Naaldrollager: ontwerp en toepassingen

Naaldrol lagers zijn een gespecialiseerd type rollende lager die bekend staat om hun hoge belastingcapaciteit in een compact ontwerp. Ze gebruiken lange, dunne cilindrische rollen (naalden) met een verhouding met hoge lengte / diameter, waardoor ze ideaal zijn voor toepassingen met beperkte radiale ruimte. Dit artikel onderzoekt het gebruik van naaldlagers en belangrijke aspecten van het ontwerp van de naaldlager, inclusief prestatievergelijkingen met andere lagertypen.

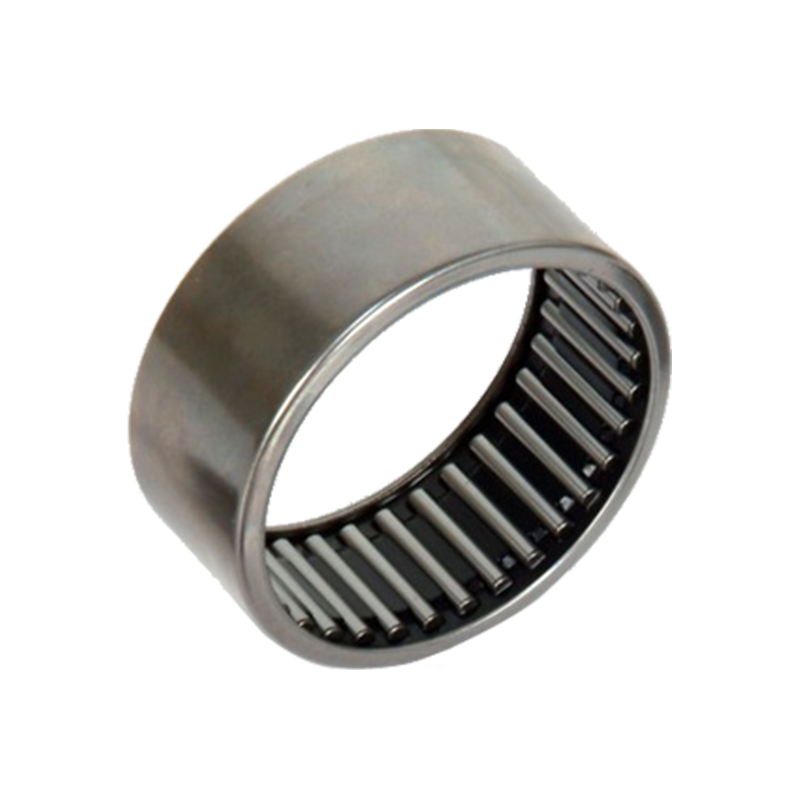

BK -serie naaldrollager

Naalddragend gebruik

Naaldrollagers worden veel gebruikt in industrieën waar ruimtebeperkingen en hoge belastingvereisten van cruciaal belang zijn. Enkele veel voorkomende toepassingen zijn:

Auto -transmissies: gebruikt in versnellingsbakken, koppelingsassemblages en differentiaalsystemen vanwege hun vermogen om hoge radiale belastingen in strakke ruimtes te verwerken.

Aerospace & Defense: gebruikt in vliegtuigmotoren, landingsgestel en rotorsystemen voor hun duurzaamheid en lichtgewicht eigenschappen.

Industriële machines: gevonden in drukpersen, textielmachines en robotica waar precisie en compactheid essentieel zijn.

Medische apparatuur: gebruikt in beeldvormingsapparaten en chirurgische gereedschappen vanwege hun soepele werking en betrouwbaarheid.

Prestatievergelijking: naaldlagers versus kogellagers

Naaldlagers presteren beter dan de kogellagers in laadcapaciteit en ruimte-efficiëntie, maar zijn minder geschikt voor high-speed-toepassingen.

Naaldlagerontwerp

Het ontwerp van naaldrollagers richt zich op het maximaliseren van de belastingscapaciteit en het minimaliseren van de ruimte. Belangrijkste ontwerpoverwegingen zijn:

1. Rollergeometrie
Naaldrollen hebben een lengte 3-10 keer hun diameter, waardoor een hogere belastingverdeling mogelijk is.
Precisie slijpen zorgt voor uniform contact met renworpen, waardoor de stressconcentraties worden verminderd.

2. Cage en raceway -configuraties
Getrokken bekernaaldlagers: voorzien van een dunne buitenring, ideaal voor lichtgewicht toepassingen.
Bewerkte ringnaaldlagers: hebben vaste binnenste/buitenringen voor zwaar gebruik.

Kooi versus volledige aanvulling:
Gekooide ontwerpen verminderen wrijving en maken hogere snelheden mogelijk.
Volledige concomplementontwerpen (geen kooi) maximaliseren de laadcapaciteit maar beperk de snelheid.

3. Materiële selectie
Standaard: Chrome Steel (SAE 52100) voor algemene toepassingen.
High-performance: keramisch of roestvrij staal voor corrosieve of extreme-temperatuuromgevingen.

4. Smering en verzegeling
Vet of oliemering is van cruciaal belang voor het verminderen van slijtage.
Geïntegreerde afdichtingen of schilden voorkomen besmetting in harde omgevingen.
