NAALD ROLLER · GETROKKEN KOP · COMPACT

BK-serie Naaldlager

open uiteinden hoge radiale belasting compact ontwerp

De naaldlagers uit de BK-serie zijn getrokken komlagers met open uiteinden, ontworpen voor toepassingen die een hoge radiale belastingscapaciteit vereisen binnen een minimaal radiaal ruimteomhulsel. De uit één stuk getrokken buitenring dient zowel als loopbaan als als behuizing, waardoor er geen aparte behuizingsboring nodig is. Nauwkeurig geslepen naaldrollen met logaritmische profielen zorgen voor een optimale verdeling van de belasting en verminderde randspanningen. Het lager wordt geleverd met een borgveer die de naaldset op zijn plaats houdt tijdens het hanteren en monteren. Bedrijfstemperatuur varieert van -30°C tot 120°C, compatibel met standaard vetten en oliën. De BK-serie biedt directe uitwisselbaarheid met bestaande ontwerpen en is verkrijgbaar in een breed scala aan metrische maten voor gebruik in autotransmissies, industriële versnellingsbakken en compacte machines.

Ruimtebesparend ontwerp

De getrokken komconstructie elimineert de noodzaak voor een aparte behuizingsboring, waardoor de totale montagegrootte en het gewicht worden verminderd.

Hoge radiale belasting

Lijncontact tussen naalden en loopvlakken zorgt voor een superieur radiaal draagvermogen in vergelijking met kogellagers met vergelijkbare afmetingen.

Veer vasthouden

Geïntegreerde borgveer houdt de naaldset stevig vast tijdens het hanteren, waardoor de installatie wordt vereenvoudigd en verlies van rollen wordt voorkomen.

Logaritmisch profiel

Geoptimaliseerd naaldrolprofiel vermindert randspanningen en verbetert de verdeling van de belasting, waardoor de levensduur onder zware belasting wordt verlengd.

Technische specificaties

Boring diameter 5 mm - 50 mm

Buitendiameter 9 mm - 62 mm

Breedte bereik 8 mm - 35 mm

Dynamisch draagvermogen 3,2 kN - 28,5 kN

Statisch draagvermogen 4,8 kN - 42,0 kN

Snelheidslimiet (vet) 6000 - 18000 tpm

Snelheidslimiet (olie) 8000 - 24000 tpm

Soort kooi Veer vasthouden

Materiaal GCr15 / SAE 52100

Temperatuurbereik -30°C tot 120°C

Toepassingsscenario's

Transmissies voor auto's

Versnellingsbakassen, synchronisatiesamenstellen en planetaire tandwielsets die compacte radiale ondersteuning vereisen.

Industriële versnellingsbakken

Reductie-eenheden met hoge snelheid en hoog koppel waar de ruimte beperkt is.

Elektrisch gereedschap

Boren, slijpmachines en haakse slijpmachines die compacte lagers met hoge dichtheid vereisen.

Landbouwmachines

Onderdelen van oogstmachines, aftakasaandrijvingen en transportsystemen.

Technische vragen

Wat is het verschil tussen naaldlagers uit de BK- en HK-serie?

Lagers uit de BK-serie hebben open uiteinden, waardoor smering door de as mogelijk is en montagegemak mogelijk is. Lagers uit de HK-serie zijn gesloten lagers met een afgedichte bodemkap, die extra bescherming biedt tegen vervuiling en smeermiddel vasthoudt.

Welke ashardheid wordt aanbevolen voor lagers uit de BK-serie?

Aanbevolen schachthardheid is 58-62 HRC met een oppervlakteruwheid Ra ≤ 0,2 µm. De as fungeert als de binnenste loopring, dus de juiste hardheid en afwerking zijn van cruciaal belang voor optimale lagerprestaties en levensduur.

Hoe moeten BK-lagers worden gemonteerd?

Druk het lager in de behuizing met behulp van een montagegereedschap dat contact maakt met de buitenring. Zorg ervoor dat de behuizingsboring binnen de tolerantie valt en vrij is van bramen. Oefen nooit kracht uit via de naalden of de borgveer.

Welke smering wordt aanbevolen voor BK-lagers?

Gebruik voor de meeste toepassingen NLGI klasse 2 lithiumvet met EP-additieven. Voor werkzaamheden met hoge snelheden wordt de voorkeur gegeven aan oliesmering. Zorg ervoor dat het smeermiddel de contactoppervlakken van de naaldloopbaan bereikt vóór het opstarten.

Behuizingsboringtolerantie

Aanbevolen behuizingstolerantie is H7 voor standaardtoepassingen. Gebruik voor omgevingen met veel trillingen een P6-behuizingspassing.

Voorbereiding van de as

Zorg ervoor dat de as is geslepen en gehard tot 58-62 HRC met een oppervlakteafwerking Ra ≤ 0,2 µm. Verwijder scherpe randen en bramen.

Opslag

Bewaren in originele verpakking in een droge omgeving met stabiele temperatuur. Vermijd blootstelling aan vocht en bijtende chemicaliën.

Smering

Breng vóór montage smeermiddel aan op de as en de naaldset. Zorg voor afgedichte toepassingen voor het juiste vetvulvolume.

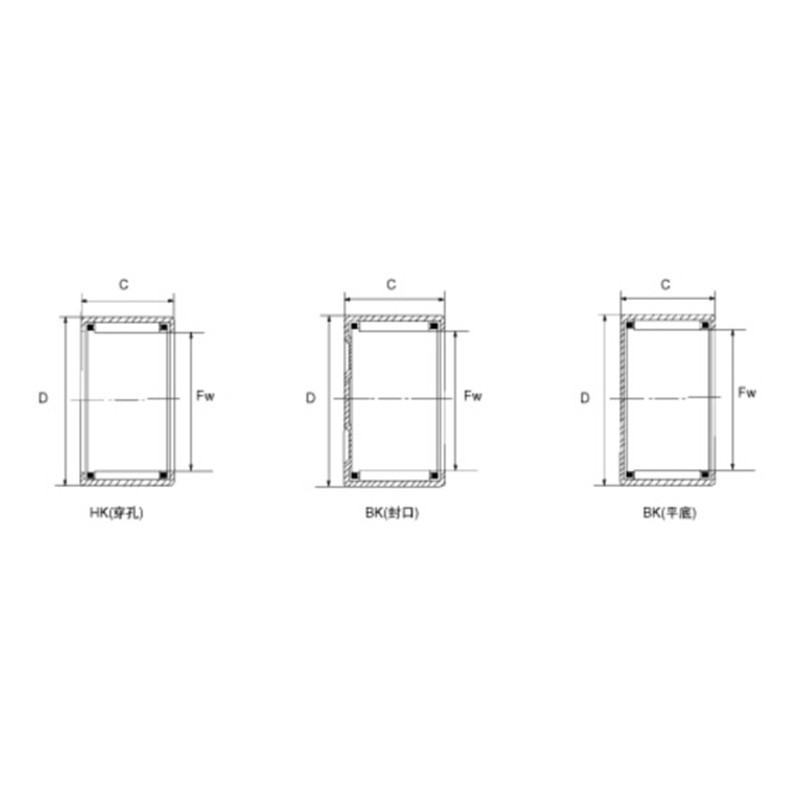

Lageraanduiding		Shaft Diameter（mm）	Weight(Kg)	Boundary Dimensions(mm)			Basisbelastingswaarde (N)		Limiting Speed(rpm)
Current Code	Originele code	Shaft Diameter（mm）	Weight(Kg)	Fw	D	C	Dynamisch	Statisch	Oil
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	Apr-1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
