Grote serie

De Groot formaat serie stuwkracht sferisch rollager is een gespecialiseerde roterende component voor zwaar gebruik, ontworpen om aanzienlijke axiale belastingen te beheersen en tegelijkertijd radiale krachten op te vangen. Deze lagerserie heeft een loopbaangeometrie waarbij de rollen onder een specifieke hoek ten opzichte van de lageras hellen, waardoor de belasting onder een gedefinieerde contacthoek van de ene loopbaan naar de andere kan worden overgebracht. De bolvormige contouren van de rollen en de overeenkomstige kromming van de behuizingsring zorgen ervoor dat deze lagers zichzelf uitlijnen, wat betekent dat ze asdoorbuigingen of verkeerde uitlijningen bij de montage kunnen compenseren zonder de interne wrijving te vergroten. Deze grootschalige eenheden zijn vervaardigd uit zeer zuiver lagerstaal en vaak uitgerust met machinaal bewerkte messing of stalen kooien. Ze zijn essentieel voor het behoud van de mechanische integriteit in industriële omgevingen met een hoog koppel en lage tot middelmatige snelheden.

Stuur een aanvraag

Groot formaat serie stuwkracht sferisch rollager

Belangrijkste technische voordelen

Zelfuitlijningsvermogen: Het interne ontwerp maakt dit mogelijk hoekafwijking tussen de as en de behuizing, waardoor randbelasting op de rollen wordt voorkomen.
Hoge axiale belastingsdichtheid: Het grote contactoppervlak tussen rollen en loopbaansteunen extreme stuwkrachtcapaciteiten in zware verticale en horizontale schachten.
Gecombineerde laadondersteuning: In tegenstelling tot standaard druklagers kan de sferische rolconfiguratie standhouden radiale belastingen tot 55% van de gelijktijdige axiale belasting.
Thermische stabiliteit: Speciaal ontworpen interne spelingen en gespecialiseerde oppervlakteafwerkingen vergemakkelijken de vorming van een consistentie smeerfilm , waardoor de warmteontwikkeling tijdens continu gebruik wordt verminderd.

Productkenmerken

Technische parameter	Standaardspecificatie
Materiaal samenstelling	GCR15SiMn / GCr15 Koolstofstaal met hoog koolstofgehalte
Boringdiameterbereik	200 mm tot 1000 mm (categorie groot formaat)
Kooitype	Bewerkt messing (M) / staaltype (J)
Precisiekwaliteit	P6 / P5 / P4 (ISO-standaard)
Bedrijfstemperatuur	-30°C tot 200°C (afhankelijk van smeermiddel en warmtebehandeling)
Smering	Oliebad / Circulerende olie / Hogedrukvet

Primaire toepassingsscenario's

Waterkrachtopwekking: Gebruikt binnen verticale generatoren en turbinestuwblokken om het gewicht van het roterende samenstel te ondersteunen.
Extractieve metallurgie: Geïntegreerd in brekers, vergruizers en roterende ovens waar hevige trillingen en axiale schokken optreden.
Maritieme techniek: Ondersteunend propeller stuwkrachtblokken en zware dekmachines in grote zeeschepen.
Zware hefapparatuur: Gebruikt binnen kraandraaipunten en draaipunten voor olieboringen die een hoge structurele stijfheid vereisen onder statische en dynamische belastingen.

Onderhouds- en verwerkingsprotocollen

Opslag en conservering

Lagers moeten in hun originele vorm worden bewaard VCI (dampcorrosieremmer) verpakking in een horizontale positie om interne vervorming te voorkomen. De opslagruimte moet een constante temperatuur en een relatieve vochtigheid van 60% of lager. Vermijd het uitpakken van het apparaat tot het moment van installatie om dit te voorkomen oxidatie van het oppervlak .

Installatie- en smeringsvereisten

Opzettende kracht: Gebruik hydraulische moeren of inductieverhitters voor grote installaties om ervoor te zorgen dat het lager gelijkmatig tegen de asschouder zit.
Uitlijning verificatie: Terwijl het lager is zelfuitlijnend moet een overmatige kanteling die de ontwerplimiet overschrijdt (doorgaans 1° tot 3°) worden gecorrigeerd om een optimale kanteling te garanderen verdeling van de lading .
Smeermiddel selectie: Gebruik high-viscosity oils or greases with Extreme Pressure (EP)-additieven om een scheidingslaag tussen de rollen en loopbanen onder zware stuwkracht te behouden.
Initiële opstart: Voer een langzame rotatie-inloopperiode uit om de smeermiddel om te circuleren door de grote rollenset voordat de volledige operationele belasting wordt toegepast.

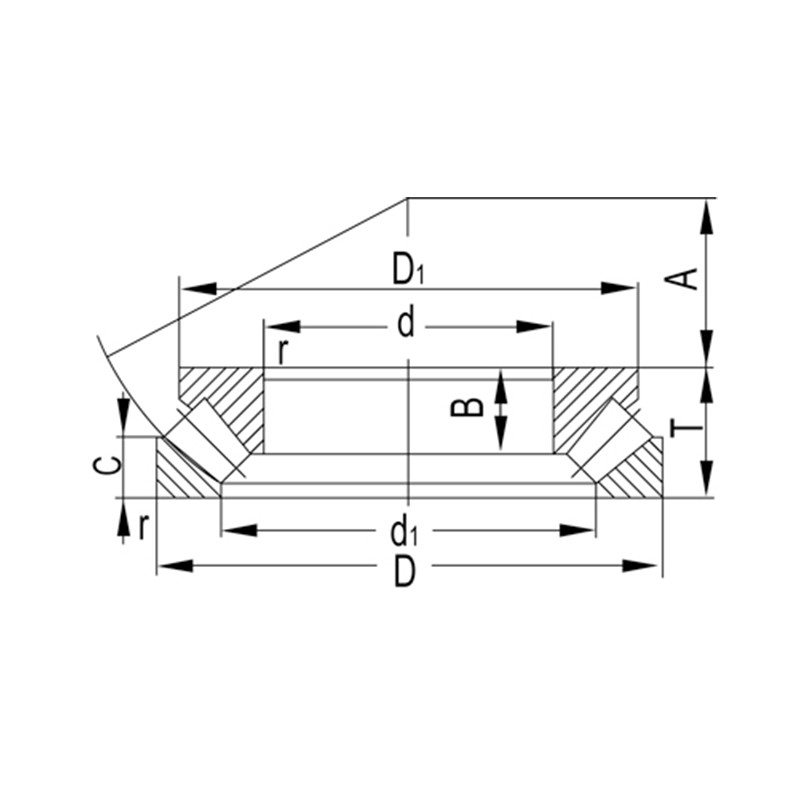

Benaming	Belangrijkste afmetingen (mm)									Basisbelastingswaarden (KN)		Beperkte snelheid (tpm)		Gewicht
Benaming	d	D	T	d1	D1	B	C	EEN	r(min)	Dynamisch (Cr)	Statisch(Cor)	Vet	Olie	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
