Serie 33200 taps toelopende rollagers zijn een lagertype dat vaak wordt gebruikt in zware en zeer nauwkeurige toepassingen. Dit soort lagers bestaat uit een binnenring, een buitenring, rollen en een kooi, en heeft een uitstekende belastingdragende capaciteit en slijtvastheid. Door het ontwerp kan het lager radiale en axiale belastingen weerstaan tijdens het bedrijf en is geschikt voor gebruik in auto's, engineeringmachines, spoorwegen en andere velden. De taps toelopende rollen van de 33200-serie bieden een groter contactgebied, waardoor de belastingdragende capaciteit en operationele stabiliteit worden verbeterd. Deze reeks lagers zijn meestal gemaakt van hoogwaardig legeringsstaal en heeft een uitstekende hittebestendigheid en corrosieweerstand, waardoor hun betrouwbaarheid in harde werkomgevingen wordt gewaarborgd. Bovendien vergemakkelijkt het gestandaardiseerde ontwerp van de 33200 -serie lagers vervanging en onderhoud en verlaagt de gebruikskosten.
De 33200 series taps toelopende rollende lager is een hoogwaardige, zeer nauwkeurige rollende lager die geschikt is voor een verscheidenheid aan industriële en mechanische toepassingen. Het ontwerp combineert radiaal en axiale belastingscapaciteit om hoge belastingen te weerstaan en een soepele werking te bereiken. Deze reeks lagers wordt veel gebruikt in automotive, industriële apparatuur, ruimtevaart, energie en andere velden.
1. Super laadcapaciteit
Het geoptimaliseerde roller- en ribcontactontwerp verbetert de laadverdelingsuniformiteit en verhoogt het dynamische belastingscapaciteit met 20% in vergelijking met standaardlagers.
Geschikt voor schokbelasting en trillingsomgevingen (zoals mijnbouwmachines, zware vrachtwagens).
2. Uitgebreide levensduur
Speciaal warmtebehandelingsproces (Carbonitriding Technology) verbetert de oppervlaktehardheid (HRC 60) en verhoogt het leven van vermoeidheid met 30%.
Roestbestendige coatingopties (zoals fosferen of zinkplaten) zijn geschikt voor vochtige of corrosieve omgevingen.
3. Precisie -operatie en een laag energieverbruik
ISO P5 -niveau nauwkeurigheid (optioneel P4) vermindert wrijvingsverlies en helpt apparatuur energie te besparen met maximaal 15%.
Verstelbaar voorlaadontwerp om te voldoen aan de vereisten voor zeer nauwkeurige transmissie (zoals machine-gereedschapsspillen).
4. Multifunctioneel aanpassingsvermogen
Bied imperiale en metrische maten (zoals 33205, 33206, 33212, enz.), Compatibel met reguliere merken en verwisselbare modellen.
Ondersteuning van aanpassing (afdichtingen, vet, materialen).
Toepassingsgebieden
Automotive -industrie: gebruikt voor autodifferentials, versnellingsbakken, motoren, enz.
Industriële machines: zoals machine -gereedschappen, transportbanden, pompen, fans, enz.
Energieapparatuur: zoals generatoren, turbines, compressoren, enz.
Aerospace: gebruikt voor belangrijke componenten zoals vliegtuigmotoren en landingsgestel.
Huishoudelijke apparaten: zoals wasmachines, koelkasten, airconditioners, enz.
Productparameters

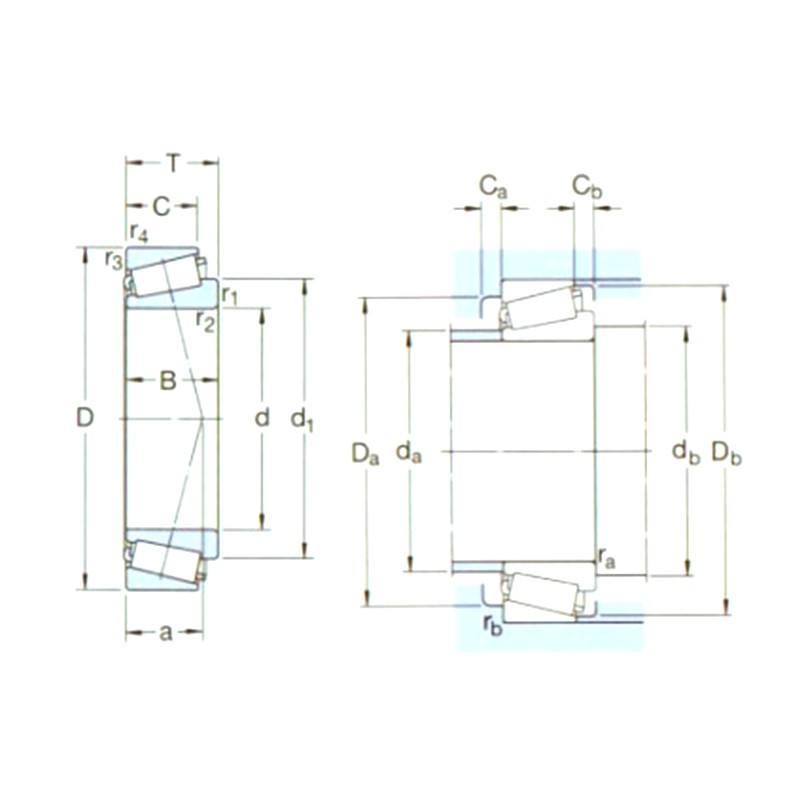

| AAnDuiding | Hoofddimensies （mm） | Basisbelastingsbeoordelingen （KN） | PU | Snelheidsbeoordelingen （RPM） | Gewicht (kg) | ISO335 | Afmetingen （mm） | Abutment- en filetafmetingen （mm） | Waarde | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D | B | DYC (CR) | STC (Cor) | Snelheidsbeoordelingen | Beperkende snelheid | Dimensies (ABMA) | d | D1 ～ | B | C | R1,2 (min) | R3,4 (min) | a | da (max) | DB (min) | Da (min) | Da (max) | DB (min) | CA (min) | CB (min) | ra (max) | RB (Max) | e | Y | Je | |||
| 33205/Q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2de | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/Q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2de | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/QCL7C | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2de | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/Q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3DE | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/Q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3DE | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/Q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3DE | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/Q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1,60 | 3ee | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/Q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213TN9/Q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3ee | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/Q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3ee | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/Q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3ee | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/Q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3ee | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/Q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3ee | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3FE | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3FE | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2 GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
