LM -serie standaard lineair glijdende lager is een krachtige lineaire bewegingscomponent die veel wordt gebruikt in verschillende mechanische en automatiseringsapparatuur. Deze reeks lagers zijn gemaakt van hoogwaardig staal en heeft uitstekende slijtvastheid en corrosieweerstand, en kan hoge belastingen en snelheden weerstaan. Het structurele ontwerp maakt de installatie eenvoudig en is compatibel met verschillende railsystemen om gladheid en nauwkeurigheid van lineaire beweging te garanderen. De binnen- en buitenringen van LM-serie lagers zijn precisie bewerkt en gekoppeld aan ballen van hoge kwaliteit om wrijving te verminderen en de bedrijfsefficiëntie te verbeteren. Bovendien heeft deze reeks lagers een goede temperatuuraanpassingsvermogen en anti-vervuilingsmogelijkheden en zijn ze geschikt voor het werken in harde omgevingen. Het zijn ideale keuzes voor industriële automatisering, robots, CNC -machine -tools en andere velden. Door redelijk onderhoud en onderhoud kan de levensduur van de LM -serie -lagers aanzienlijk worden verlengd, waardoor de stabiele werking van de apparatuur wordt gewaarborgd.
De LM -serie automatische transmissie standaard lineaire kogellager wordt ontworpen voor een soepele, precieze lineaire beweging in veeleisende industriële toepassingen. Als een kritieke component in geautomatiseerde systemen leveren onze lineaire lagers uitzonderlijke prestaties met minimale wrijving.
| Parameter | Specificatie |
|---|---|
| Material | Koolstofkoollagersstaal |
| Laadvermogen | Dynamisch: 1,96Kn, statisch: 3,92kn |
| Bedrijfstemperatuur | -20 ° C tot 120 ° C |
| Precisiekwaliteit | P0, P6, P5 beschikbaar |
| Standaardgroottes | LM6UU tot LM50UU |
| Afdichtingstype | Opties met dubbel afgesloten of met rubber afgebeeld opties |
Ons LM -serie lineaire kogellagers worden veel gebruikt in:
Vergeleken met conventionele lineaire lagers, de LM -serie automatische transmissienorm aanbiedingen:
De LM -serie lineaire bewegingslagers zijn compatibel met standaard shafting en kunnen de meeste OEM -lineaire lagereenheden vervangen. Onze lagers zijn voorzien:
Beschikbaar in standaardmaten van LM6UU tot LM50UU. Aangepaste configuraties beschikbaar voor gespecialiseerde applicaties in Automatische transmissiesystemen en industriële automatisering.

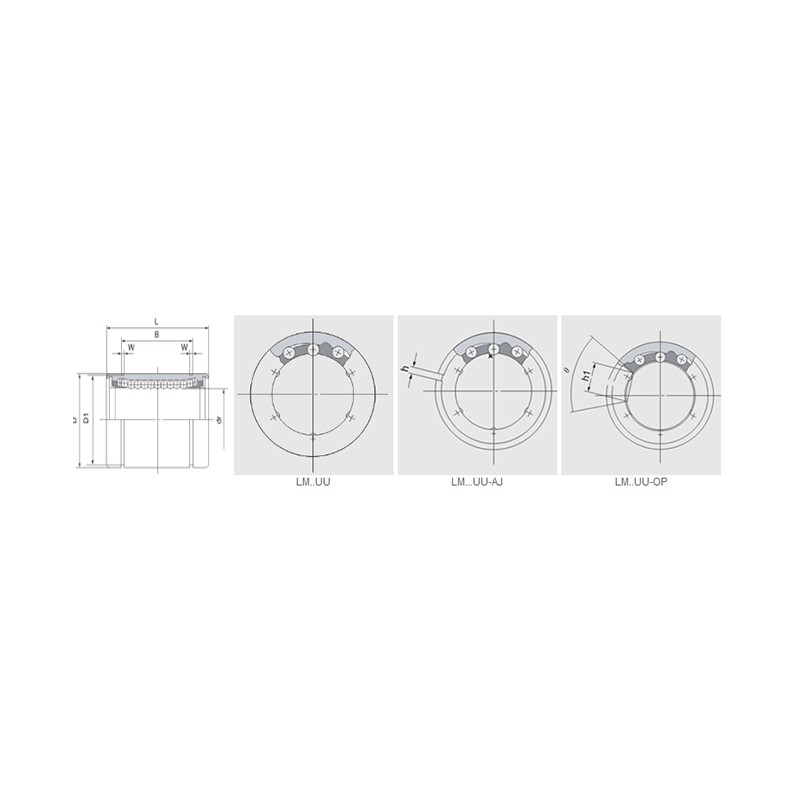

Productparameters
| Harshouder | Nominale asdiameter | dr. | Grote dimensies en tolerantie | Excentriciteit | Radiale klaring (max) | Basisbelasting (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm ... uu | Ballencircuit | Gewicht (kg) | Lm ... uu-aj | Ballencircuit | Gewicht | Lm ... uu-op | Ballencircuit | Gewicht (kg) | mm | mm | Tolerantie | Tolerantie | D mm | Tolerantie (μm) | L mm | Tolerantie (μm) | B mm | Tolerantie (μm) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Nauwkeurigheid | Hoog | Dynamisch | Statisch | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | Lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | Lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | LM10UU-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-OP | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | LM13UU-OP | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-OP | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | LM25UU-OP | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-OP | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-OP | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-OP | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-OP | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-OP | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
