23200-serie

Sferische rollagers uit de 23200-serie zijn een soort lagers die geschikt zijn voor zware belasting en schokbelasting, met uitstekende zelfuitlijnende prestaties, die automatisch de hoekfout kunnen aanpassen die door het lager wordt gegenereerd als gevolg van een verkeerde uitlijning van de as of een verkeerde uitlijning van de behuizing. De rollen van deze lagers zijn bolvormig en de loopvlakken van de binnen- en buitenringen zijn ook bolvormig, waardoor ze belastingen effectief kunnen verdelen, wrijving en slijtage kunnen verminderen en de levensduur kunnen verlengen. De 23200-serie wordt vaak gebruikt in industriële velden, zoals mijnbouwmachines, metallurgische apparatuur, transportbanden en zware machines, die een stabiele werking kunnen behouden in zware omstandigheden en zich kunnen aanpassen aan hoge snelheden en werkvereisten bij extreme temperaturen.

Stuur een aanvraag

23200-serie tonlager

Het tonlager uit de 23200-serie is geschikt voor radiale belastingen en bidirectionele axiale belastingen dankzij de symmetrische rolconfiguratie met dubbele rij. De buitenring is voorzien van een bolvormige loopring die zelfuitlijning mogelijk maakt en de hoekafwijking tussen as en behuizing compenseert. Deze serie beschikt over een geoptimaliseerde rolgeometrie met een machinaal bewerkte messing of stalen kooi die de rolafstand behoudt onder wisselende belastingsomstandigheden. Het lager werkt binnen een temperatuurbereik van -30°C tot 150°C voor standaard stalen houders. Elke eenheid bevat een logaritmisch profiel op rollen en loopbanen om randspanningen te verminderen. De interne spelingsgroep CN is standaard, terwijl C3 en C4 op specificatie verkrijgbaar zijn. Belastingswaarden volgen de ISO 281-berekeningsmethoden.

Kernvoordelen

Uitlijningscompensatie tot 2 graden onder statische omstandigheden of 1,5 graden onder dynamische werking
De dubbele rij rollenverdeling verdeelt de radiale belastingen over twee contactlijnen
Verwisselbare maatparameters volgens ISO 15:2017-norm
Doorgehard lagerstaal met een oppervlaktehardheid van 58-62 HRC
Uitneembare binnenring voor montage op cilindrische of taps toelopende adapterhulzen

Productkenmerken

Bereik van boringdiameter	40 mm tot 200 mm
Buitendiameterbereik	80 mm tot 420 mm
Breedte bereik	23 mm tot 138 mm
Dynamisch draagvermogen (C)	98 kN tot 1680 kN
Statisch draagvermogen (C0)	127 kN tot 2360 kN
Snelheidslimiet (vet)	2000 tpm tot 5000 tpm
Snelheidslimiet (olie)	2600 tpm tot 6700 tpm
Materiaalopties voor de kooi	Messing, staal, polyamide
Interne spelingsklassen	CN, C3, C4

Toepassingsscenario's

Trilzeven en excentrische aandrijvingen in de aggregaatverwerking
Industriële tandwielkasten met vereisten voor asdoorbuiging
Hoofdassen van windturbines en gier-/pitchmechanismen
Papierproductierollen en droogcilinders
Mijnbouwtransportbanden met lange asoverspanningen
Apparatuur voor continugieten in staalfabrieken

Veelgestelde vragen

Welke smeermethode is van toepassing op de 23200-serie?

Vetsmering met NLGI graad 2 of 3 lithiumcomplexzeep is standaard voor snelheden onder 70% van het grenstoerental. Oliecirculatie- of oliebadsmering is van toepassing wanneer de bedrijfstemperatuur hoger is dan 100 °C of de snelheden de grenswaarde naderen.

Hoe selecteert u de juiste interne speling?

CN-speling is geschikt voor normale bedrijfstemperaturen tussen 20°C en 80°C met stalen assen. De C3-speling is van toepassing wanneer het temperatuurverschil tussen de binnenring en de behuizing groter is dan 15 °C of wanneer de perspassing groter is dan 0,05% van de asdiameter.

Waaruit blijkt dat lagervervanging noodzakelijk is?

Toename van de trillingsamplitude tijdens bedrijf die de ISO 10816-3-drempels overschrijdt, stijging van de temperatuur van het lagerhuis boven 95°C bij constante belasting, of hoorbaar metaalachtig schuren tijdens rotatie.

Voorzorgsmaatregelen bij installatie

Montagemethode

Gebruik een inductieverwarmer om de binnenring gelijkmatig uit te zetten. Maximale verwarmingstemperatuur beperkt tot 110°C voor standaard lagerstaal. De temperatuur van 120°C niet overschrijden om tempereringseffecten op de hardheid te voorkomen.

Aanbevolen aspassing

Gebruik voor toepassingen met roterende as een perspassing met f6- of m6-tolerantie. Gebruik voor stationaire astoepassingen een overgangspassing h6 of h7. Behuizingsboringtolerantie aanbevolen als H7 voor gedeelde behuizingen of P6 voor massieve behuizingen.

Smeerinterval

Onder normale omstandigheden elke 1000 bedrijfsuren of een periode van drie maanden opnieuw smeren. Voor omgevingstemperaturen boven 70°C dient u het nasmeerinterval terug te brengen tot 500 uur.

Bewaaromstandigheden

Opslaan in originele verpakking met intacte corrosieremmer. Omgevingsvochtigheid lager dan 65% RH, temperatuurbereik 0°C tot 40°C. Vermijd het stapelen van meer dan drie pallets.

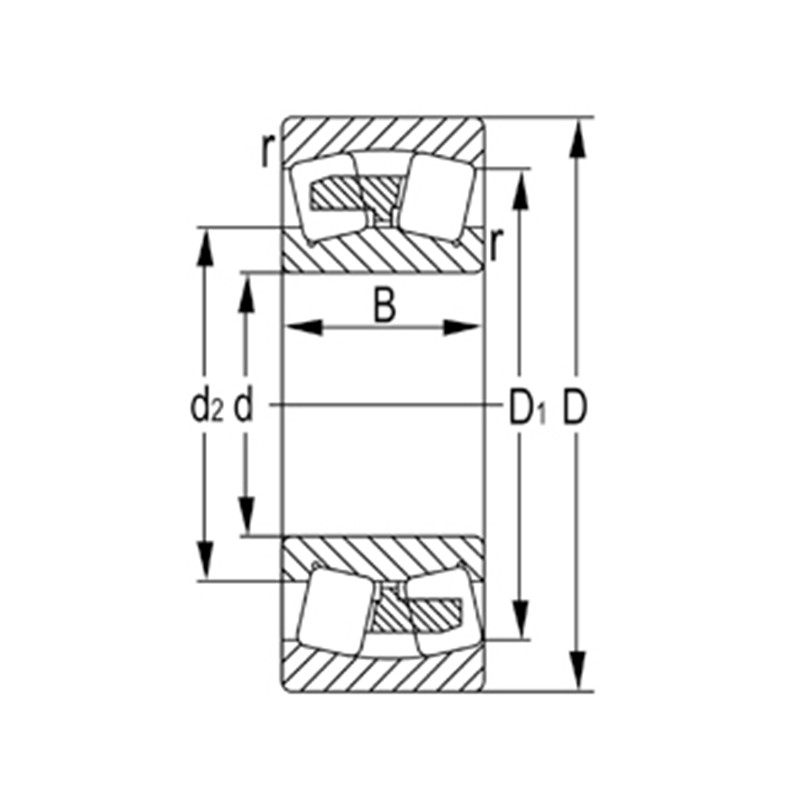

Benaming	Belangrijkste afmetingen (mm)				Basisbelastingswaarden (KN)		Beperkte snelheid (tpm)		Gewicht
Benaming	d	D	B	rs min	Dynamisch (Cr)	Statisch(Cor)	Vet	Olie	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
