GE...LO

GE...LO sferische glijlagers zijn hoogwaardige lagers die veel worden gebruikt in de machinebouw en automatisering. Dankzij het ontwerp zijn de lagers bestand tegen belastingen in meerdere afmetingen en kunnen ze zich aanpassen aan complexe werkomgevingen. Deze serie lagers is gemaakt van hoogwaardige materialen en heeft een uitstekende slijtvastheid en corrosiebestendigheid, waardoor hun levensduur effectief kan worden verlengd. Bovendien hebben GE...LO-lagers zelfsmerende eigenschappen, waardoor onderhoudskosten en stilstandtijd worden verminderd en de operationele efficiëntie van de apparatuur wordt verbeterd. Het unieke sferische contactontwerp is bestand tegen grote radiale en axiale belastingen en is geschikt voor gebruik onder trillings- en schokomstandigheden. Het wordt veel gebruikt in de lucht- en ruimtevaart, auto-industrie, metallurgische apparatuur en andere industriële apparatuur om stabiele en betrouwbare ondersteuning te bieden voor verschillende machines.

Stuur een aanvraag

BOLVORMIG · AUTOMOBIEL · ONDERHOUDSVRIJ

GE...LO Sferisch glijlager van automatische transmissie

zelfsmerend staal-op-PTFE foutieve uitlijning tolerant

De GE...LO-serie sferische glijlagers zijn speciaal ontworpen voor automatische transmissietoepassingen waarbij oscillerende bewegingen, hoge belastingen en beperkte onderhoudstoegang kritische factoren zijn. Het lager is voorzien van een glijoppervlak van staal op PTFE-composiet en zorgt voor een onderhoudsvrije werking met uitstekende slijtvastheid en lage wrijvingscoëfficiënten. Het bolvormige ontwerp van de binnenring compenseert hoekafwijkingen tussen as en behuizing, waardoor de spanning op omliggende transmissiecomponenten wordt verminderd. Het lager is vooraf gesmeerd met een speciaal vet dat effectief blijft over een breed temperatuurbereik van -40°C tot 150°C. De LO-aanduiding geeft aan dat het lager is uitgerust met een smeergroef en gaten in de buitenring, waardoor nasmering indien nodig mogelijk is. Veel voorkomende toepassingen zijn onder meer draaipunten van schakelhendels, koppelingsverbindingen en bevestigingspunten voor actuatoren in moderne automatische transmissies.

Glijvlak van PTFE-composiet

Staal-op-PTFE-interface zorgt voor lage wrijving en onderhoudsvrije werking met uitstekende slijtvastheid onder oscillerende belastingen.

Compensatie van verkeerde uitlijning

De bolvormige binnenring is geschikt voor hoekafwijkingen tot 6 graden, waardoor de spanning op transmissiecomponenten en koppelingen wordt verminderd.

Nasmeringsvermogen

LO-aanduiding omvat smeergroef en gaten in de buitenring voor optionele nasmering bij veeleisende toepassingen.

Groot temperatuurbereik

Werkt van -40°C tot 150°C, compatibel met automatische transmissievloeistof (ATF) en extreme thermische cyclusomstandigheden.

Technische specificaties

Boring diameter 10 mm - 50 mm

Buitendiameter 20 mm - 75 mm

Breedte bereik 8 mm - 28 mm

Glijdend oppervlak Staal-op-PTFE-composiet

Verkeerde uitlijningshoek Tot 6 graden

Dynamisch draagvermogen 12kN - 80kN

Statisch draagvermogen 25kN - 160kN

Temperatuurbereik -40°C tot 150°C

Smeringsfunctie LO (groefgaten in buitenring)

Materiaal GCr15 / SAE 52100 met PTFE-coating

Toepassingsscenario's

Shift-selector draait

Draaipunten voor schakelmechanismen in kleplichamen en schakelmechanismen van automatische transmissies.

Bevestigingspunten voor actuator

Steunpunten voor hydraulische en elektrische actuatoren die de koppeling en versnelling regelen.

Verbindingsverbindingen

Verbindingspunten tussen transmissiecomponenten die een beperkte hoekbeweging vereisen.

Pomp- en klepsamenstellen

Ondersteuning voor hydraulische pompscharnieren en kleppentreincomponenten in automatische transmissies.

Technische vragen

Wat betekent de LO-aanduiding bij GE...LO-lagers?

LO geeft aan dat het lager is voorzien van een smeergroef en smeergaten in de buitenring. Dit maakt hersmering mogelijk tijdens onderhoudsintervallen als de toepassing langere onderhoudscycli vereist of als het lager wordt blootgesteld aan hoge vervuilingsniveaus.

Wat is de typische levensduur van GE...LO-lagers?

Onder normale bedrijfsomstandigheden met de juiste uitlijning en belasting bieden GE...LO-lagers een levensduur van meer dan 500.000 oscillatiecycli. Het PTFE-composiet glijoppervlak biedt uitstekende slijtvastheid en handhaaft een lage wrijving gedurende de levensduur van het lager.

Kunnen GE...LO-lagers functioneren zonder nasmering?

Ja, het PTFE-composiet glijoppervlak zorgt voor inherente smering, waardoor het lager voor de meeste toepassingen onderhoudsvrij is. De LO-functie is een optionele mogelijkheid voor zware bedrijfsomstandigheden en is geen vereiste voor normaal gebruik.

Wat is de maximale uitlijningshoek voor GE...LO-lagers?

GE...LO-lagers kunnen hoekafwijkingen tot 6 graden tussen de as en de behuizing opvangen. Het overschrijden van deze limiet kan randbelasting veroorzaken en de lagerprestaties en levensduur verminderen.

Hardheid van de schacht

Aanbevolen ashardheid is 58-62 HRC met oppervlakteruwheid Ra ≤ 0,4 µm voor optimale PTFE-composietprestaties.

Behuizingsboringtolerantie

Aanbevolen behuizingstolerantie is H7 voor standaardtoepassingen. Zorg ervoor dat de boring vrij is van bramen en scherpe randen.

Compatibiliteit met smering

PTFE-composiet is compatibel met de meeste automatische transmissievloeistoffen. Vermijd oplosmiddelen en agressieve chemicaliën die de PTFE-laag kunnen beschadigen.

Opslag

Bewaren in originele verpakking in een schone, droge omgeving. Vermijd blootstelling aan stof en verontreinigingen die zich in het PTFE-oppervlak kunnen nestelen.

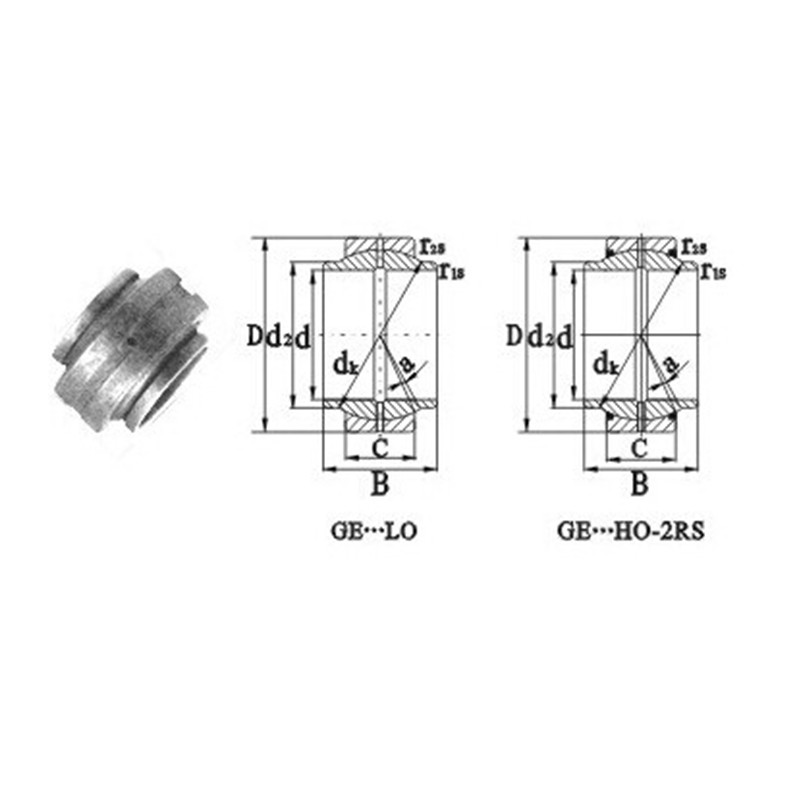

Benaming	Afmetingen (mm)								α· ≈	Belastingswaarden (KN)		Gewicht (kg)
Benaming	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Gewicht (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
