De 1200-serie zelfuitlichtende kogellager is een krachtige lager die veel wordt gebruikt in verschillende mechanische apparatuur. Het wordt voornamelijk gebruikt om radiale belastingen en kleine axiale belastingen te dragen. Het unieke ontwerp heeft twee binnenringen en één buitenring. De buitenste ring is bolvorm van vorm, waardoor het lager zelf in een bepaald hoekbereik kan worden uitgelijnd, waardoor de installatiefouten of de asbuigen effectief worden gecompenseerd. Dit zelfuitlichtende kenmerk verbetert de levensduur en de betrouwbaarheid van de lagers aanzienlijk. De 1200-serie lagers zijn gemaakt van hoogwaardig staal, en de binnen- en buitenringen zijn precisie bewerkt om een goede hardloopnauwkeurigheid en lage wrijving te garanderen. Ze worden meestal gebruikt in motoren, pompen, fans en andere apparatuur en zijn geschikt voor snelle en lage-ruis werkomgevingen. Vanwege de eenvoudige structuur en eenvoudig onderhoud zijn zelfuitlichtende kogellagers van 1200 series op grote schaal populair in industriële velden.
De 1200-serie zelfuitlichtende kogellager wordt ontworpen om uitzonderlijke prestaties te leveren in toepassingen met verkeerde uitlijning of afbuiging van de as. Het unieke dubbele row-balontwerp en sferische buitenring raceway compenseren voor hoekuitlijning, het verminderen van stress en slijtage. Ideaal voor zware industriële machines, autosystemen en hogesnelheidsactiviteiten, onze lagers zorgen voor betrouwbaarheid, zelfs in de meest veeleisende omstandigheden.
1. Zelfuitlichtende mogelijkheid
± 3 ° hoekcompensatie: corrigeert automatisch de installatieafwijking tussen de as en het zitgat, waardoor de extra wrijving en slijtage worden veroorzaakt door de centreerfout.
Onderhoudskosten verlagen: verleng de levensduur van de apparatuur en vermijd frequente vervanging van de lager.
2. Uitstekende laadcapaciteit
Dubble-row balontwerp: verdeelt gelijkmatig de belasting, bestand tegen hogere radiale krachten en matige axiale krachten.
Geoptimaliseerde dynamische prestaties: geschikt voor snelle rotatie (maximale snelheid tot 10.000 tpm).
3. Duurzaamheid en betrouwbaarheid
Hoogwaardige stalen speciale warmtebehandeling: hardheid tot HRC 60-64, de levensduur van de vermoeidheid nam met 30%toe.
Anti-corrosie-opties: optionele roestvrijstalen materiaal of afdichtingsdeksel (RS/2R's), geschikt voor vochtige of corrosieve omgevingen.
4. Lage wrijving en energiebesparing
Ultra-Fine slijpraceway-proces: oppervlakteruwheid ≤0,1μm, wrijvingscoëfficiënt verminderd met 15%, waardoor het energieverbruik wordt verminderd.
5. brede compatibiliteit
Standaard maatbereik: binnendiameter 10 mm - 120 mm, in lijn met ISO 15: 2017 Standaard, gemakkelijk te vervangen.
Strikte kwaliteitscontrole: 100% fabriek getest, inclusief trillingen, lawaai en levenstests.
Aangepaste service: niet-standaardmaten, speciale coatings of smeermiddelen (zoals vetkwaliteit) zijn beschikbaar.
Snelle levering: regelmatige modellen hebben voldoende voorraad en ondersteunen wereldwijde logistiek.
Motor: gebruikt om de motoras te ondersteunen om trillingen en ruis te verminderen.
Pompen en compressoren: geschikt voor high-speed, hoge lading pomp en compressorsystemen.
Metallurgische apparatuur: gebruikt voor zeer nauwkeurige apparatuur zoals rollende molens en brekers.
Chemische en aardolie: geschikt voor hoge temperatuur, hoge druk en corrosieve omgevingen.
Auto's en motorfietsen: gebruikt voor belangrijke componenten zoals versnellingsbakken en aandrijfassen.
Algemene machines: veel gebruikt in verschillende industriële apparatuur, zoals transportbanden, mixers, fans, enz.
Productparameters

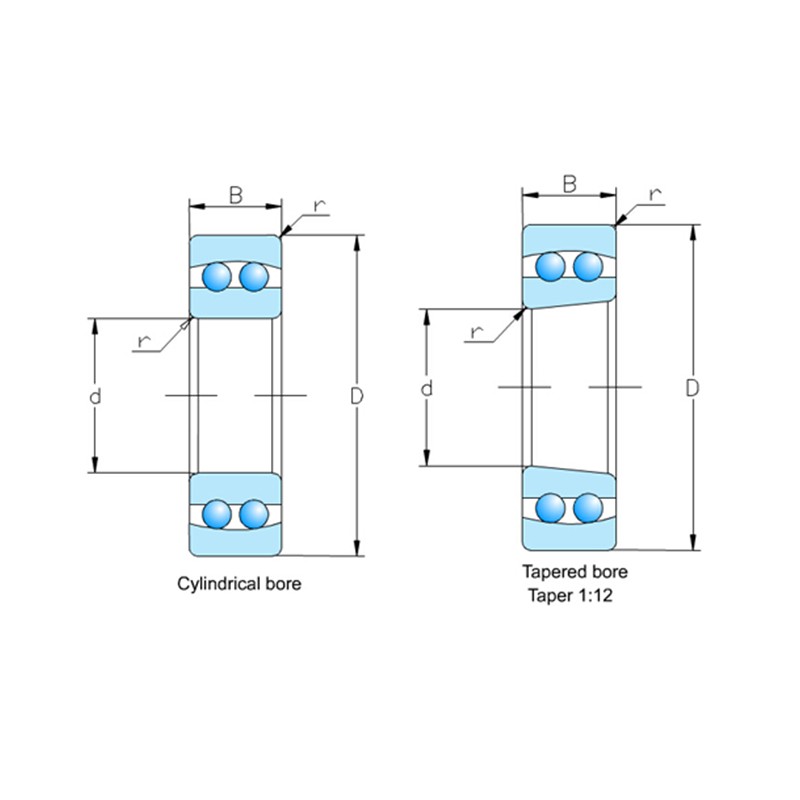

| LageraanDuiding | Dimensie （mm） | Basisbelastingsbeoordelingen (KN) | Snelheidsbeoordelingen (RPM) | Gewicht | |||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | B | Rs min | Cr | Cor | Vet | Olie | (Kg) | |
| 1200 | 10 | 30 | 9 | 0.6 | 5.5 | 1.19 | 21000 | 24000 | 0.033 |
| 1201 | 12 | 32 | 10 | 0.6 | 5.6 | 1.27 | 18000 | 22000 | 0.04 |
| 1202 | 15 | 35 | 11 | 0.6 | 7.45 | 1.75 | 16000 | 19000 | 0.049 |
| 1203 | 17 | 40 | 12 | 0.6 | 7.9 | 2.01 | 14000 | 17000 | 0.072 |
| 1204 | 20 | 47 | 14 | 1 | 9.9 | 2.61 | 13000 | 15000 | 0.116 |
| 1204K | 20 | 47 | 14 | 1 | 9.9 | 2.61 | 13000 | 15000 | 0.114 |
| 1205 | 25 | 52 | 15 | 1 | 12.1 | 3.3 | 11000 | 13000 | 0.138 |
| 1205K | 25 | 52 | 15 | 1 | 12.1 | 3.3 | 11000 | 13000 | 0.135 |
| 1206 | 30 | 62 | 16 | 1 | 15.6 | 4.65 | 9200 | 11000 | 0.217 |
| 1206K | 30 | 62 | 16 | 1 | 15.6 | 4.65 | 9200 | 11000 | 0.213 |
| 1207 | 35 | 72 | 17 | 1.1 | 15.8 | 5.1 | 8000 | 9400 | 0.317 |
| 1207K | 35 | 72 | 17 | 1.1 | 15.8 | 5.1 | 8000 | 9400 | 0.312 |
| 1208 | 40 | 80 | 18 | 1.1 | 19.3 | 6.55 | 7100 | 8400 | 0.414 |
| 1208K | 40 | 80 | 18 | 1.1 | 19.3 | 6.55 | 7100 | 8400 | 0.407 |
| 1209 | 45 | 85 | 19 | 1.1 | 21.9 | 7.35 | 6400 | 7500 | 0.457 |
| 1209k | 45 | 85 | 19 | 1.1 | 21.9 | 7.35 | 6400 | 7500 | 0.448 |
| 1210 | 50 | 90 | 20 | 1.1 | 22.7 | 8.1 | 5800 | 6800 | 0.515 |
| 1210k | 50 | 90 | 20 | 1.1 | 22.7 | 8.1 | 5800 | 6800 | 0.504 |
| 1211 | 55 | 100 | 21 | 1.5 | 26.8 | 10 | 5300 | 6200 | 0.692 |
| 1211K | 55 | 100 | 21 | 1.5 | 26.8 | 10 | 5300 | 6200 | 0.679 |
| 1212 | 60 | 110 | 22 | 1.5 | 30 | 11.5 | 4900 | 5800 | 0.879 |
| 1212K | 60 | 110 | 22 | 1.5 | 30 | 11.5 | 4900 | 5800 | 0.864 |
| 1213 | 65 | 120 | 23 | 1.5 | 31 | 12.5 | 4500 | 5300 | 1.13 |
| 1213K | 65 | 120 | 23 | 1.5 | 31 | 12.5 | 4500 | 5300 | 1.11 |
| 1214 | 70 | 125 | 24 | 1.5 | 34.5 | 13.8 | 4200 | 4900 | 1.24 |
| 1215 | 75 | 130 | 25 | 1.5 | 39 | 15.7 | 3900 | 4600 | 1.33 |
| 1215k | 75 | 130 | 25 | 1.5 | 39 | 15.7 | 3900 | 4600 | 1.31 |
| 1216 | 80 | 140 | 26 | 2 | 40 | 17 | 3700 | 4300 | 1.65 |
| 1216K | 80 | 140 | 26 | 2 | 40 | 17 | 3700 | 4300 | 1.62 |
| 1217 | 85 | 150 | 28 | 2 | 49 | 20.8 | 3500 | 4100 | 2.06 |
| 1217K | 85 | 150 | 28 | 2 | 49 | 20.8 | 3500 | 4100 | 2.03 |
| 1218 | 90 | 160 | 30 | 2 | 57 | 23.5 | 3300 | 3800 | 2.51 |
| 1218k | 90 | 160 | 30 | 2 | 57 | 23.5 | 3300 | 3800 | 2.47 |
| 1219 | 95 | 170 | 32 | 2.1 | 64 | 27.1 | 3100 | 3600 | 3.1 |
| 1219k | 95 | 170 | 32 | 2.1 | 64 | 27.1 | 3100 | 3600 | 3.05 |
| 1220 | 100 | 180 | 34 | 2.1 | 69 | 29.7 | 2900 | 3400 | 3.7 |
| 1220k | 100 | 180 | 34 | 2.1 | 69 | 29.7 | 2900 | 3400 | 3.64 |
| 1221 | 105 | 190 | 36 | 2.1 | 74.5 | 32.5 | 2800 | 3300 | 4.34 |
| 1222 | 110 | 200 | 38 | 2.1 | 80.5 | 35.5 | 2600 | 3100 | 5.15 |
| 1222k | 110 | 200 | 38 | 2.1 | 80.5 | 35.5 | 2600 | 3100 | 5.07 |
