UCT-serie

De UCT-serie kussenblokkogellagers , vaak opwikkellagers genoemd, bestaan uit nauwkeurig bewerkte lagers UCT-type gietijzeren behuizing en een GCR15 chroomstalen inzetlager met een bolvormige buitendiameter. Deze specifieke configuratie is ontworpen om de spanningsaanpassing en asuitlijning binnen mechanische systemen te vergemakkelijken. De behuizing is aan de zijkanten voorzien van een schuifsleuf, waardoor de gehele unit langs een frame of rail kan worden verplaatst. Dit ontwerp wordt hoofdzakelijk gebruikt voor het handhaven van de riemspanning of het aanpassen van de hartafstand van roterende assen in transportsystemen en krachtoverbrengingssystemen.

Stuur een aanvraag

UCT-SERikE · SPANNING · ZELFUITLIJNEND · SLIDE-ONTWERP

UCT-serie Spaneenheidframe met lagerinzet

frame-slide aanpassing bolvormige buitenring smeernippel uitgerust

Structureel spanvermogen

Het geïntegreerde frame-sledeontwerp maakt lineaire aanpassing mogelijk, waardoor een consistente riem- of kettingspanning wordt gegarandeerd zonder dat een volledige demontage van het systeem nodig is.

Zelfuitlijnende geometrie

Het interne inzetlager uit de UC-serie is voorzien van een bolvormige buitenring die past bij de concave boring van de behuizing, waardoor kleine verkeerde uitlijningen van de as of onnauwkeurigheden bij de montage worden gecompenseerd.

Dynamisch lastbeheer

De interne loopringen en kogels zijn vervaardigd uit chroomlagerstaal met een hoog koolstofgehalte en zorgen voor een consistente verdeling van de belasting onder verschillende rotatiesnelheden.

Efficiëntie van afdichting en smering

Uitgerust met een standaard smeernippel en een multi-lipafdichtingssysteem, voorkomt de unit het binnendringen van stof en vocht, terwijl het smeermiddel wordt vastgehouden voor langere onderhoudsintervallen.

Technische kenmerken

Materiaal behuizing Gietijzer / gestempeld staal

Type lagerinzetstuk UC-serie (stelschroefvergrendeling)

Asdiameterbereik 12 mm tot 50 mm

Aanpassing reizen 25 mm tot 60 mm

Afdichtingssysteem Vilten afdichting met meerdere lippen

Smeerfitting Standaard smeernippel M6 / M8

Veel voorkomende industriële toepassingsscenario's

Transportband spansystemen

Wordt gebruikt aan het uiteinde van transportbanden om de rek van de band aan te passen en slippen tijdens materiaaltransport te voorkomen.

Landbouwmachines

Wordt gebruikt in oogstmachines en graanelevators waar de aspositionering moet worden gekalibreerd voor verschillende gewassoorten.

Textiel- en verpakkingslijnen

Geïntegreerd in machines die nauwkeurige tracking van riemen en kettingen vereisen in productieomgevingen met hoge snelheid.

Industriële ventilatoren en blazers

Vergemakkelijkt de uitlijning van riemaangedreven motorconstructies om trillingen en vermogensverlies te minimaliseren.

Installatie- en onderhoudsprotocol

Uitlijning verificatie Zorg ervoor dat de schuifrails evenwijdig zijn en vrij van vuil voordat u de UCT-behuizing monteert om vastlopen tijdens het afstellen te voorkomen.

Koppelkalibratie Stelschroeven moeten worden vastgedraaid met de gespecificeerde aanhaalmomenten om te voorkomen dat de as gaat slippen zonder vervorming van de binnenring te veroorzaken.

Smeerfrequentie Bij standaard bedrijfstemperaturen (-20°C tot 100°C) moet het vet worden bijgevuld op basis van de bedrijfsuren en het stofniveau in de omgeving.

Opslagomstandigheden Eenheden moeten worden opgeslagen in een droge, temperatuurgecontroleerde omgeving in hun originele roestwerende verpakking om atmosferische corrosie van de lageroppervlakken te voorkomen.

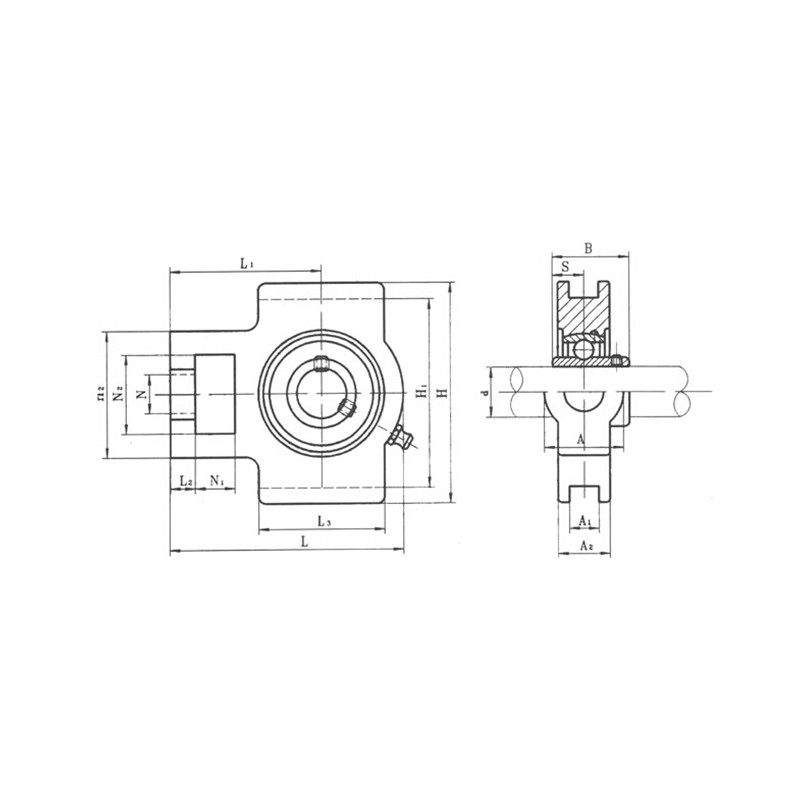

Model	Grootte (mm)																Lagertype	Huistype	Gewicht (met stoel)
Model	d	N1	L2	H2	N2	N	L3	EEN1	H1	H	L	A2	A	L1	B	S	Lagertype	Huistype	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
