UCFL-serie

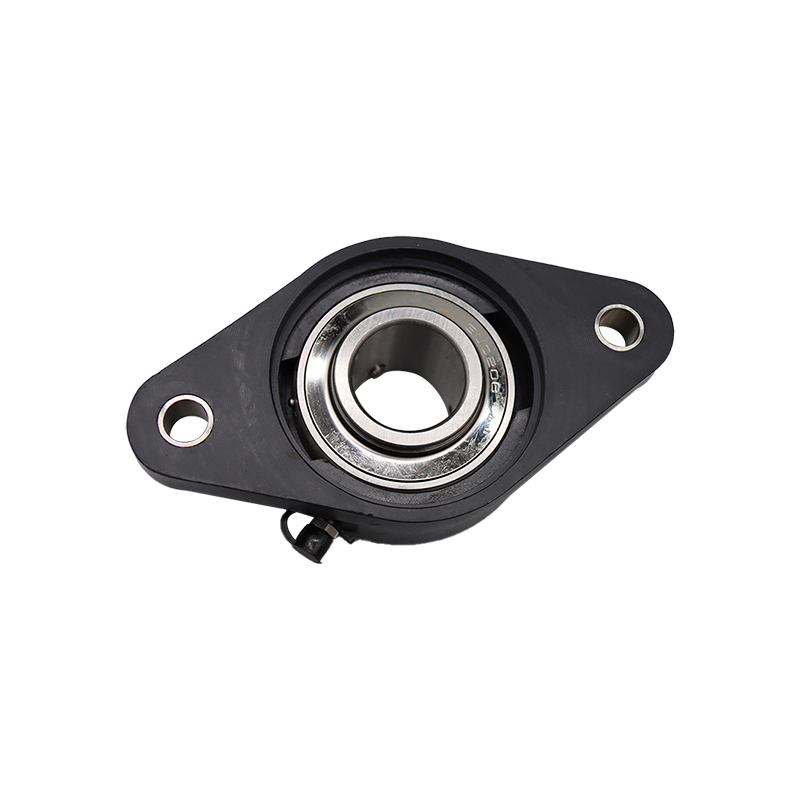

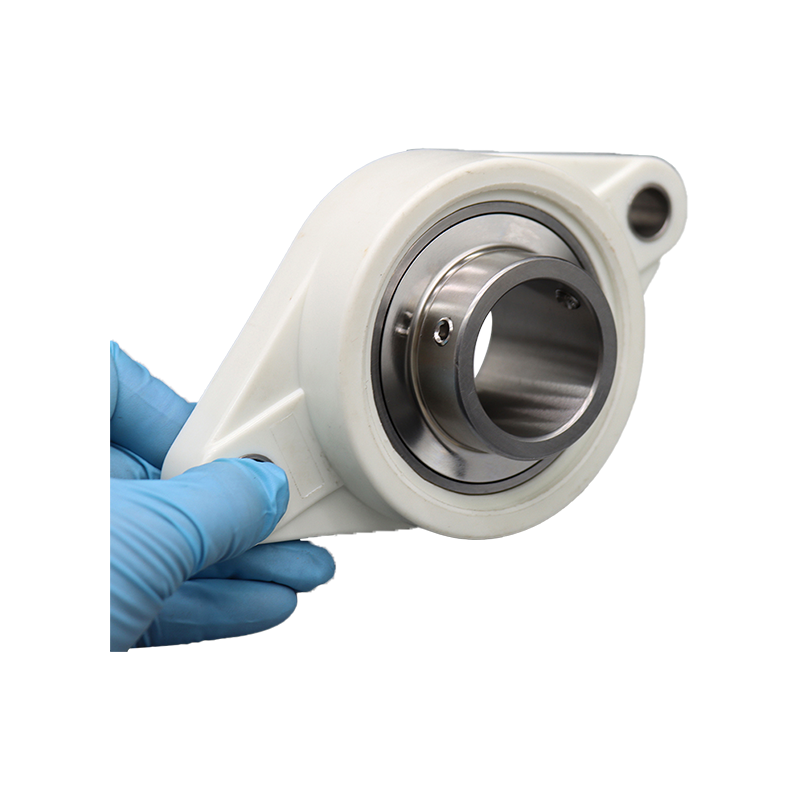

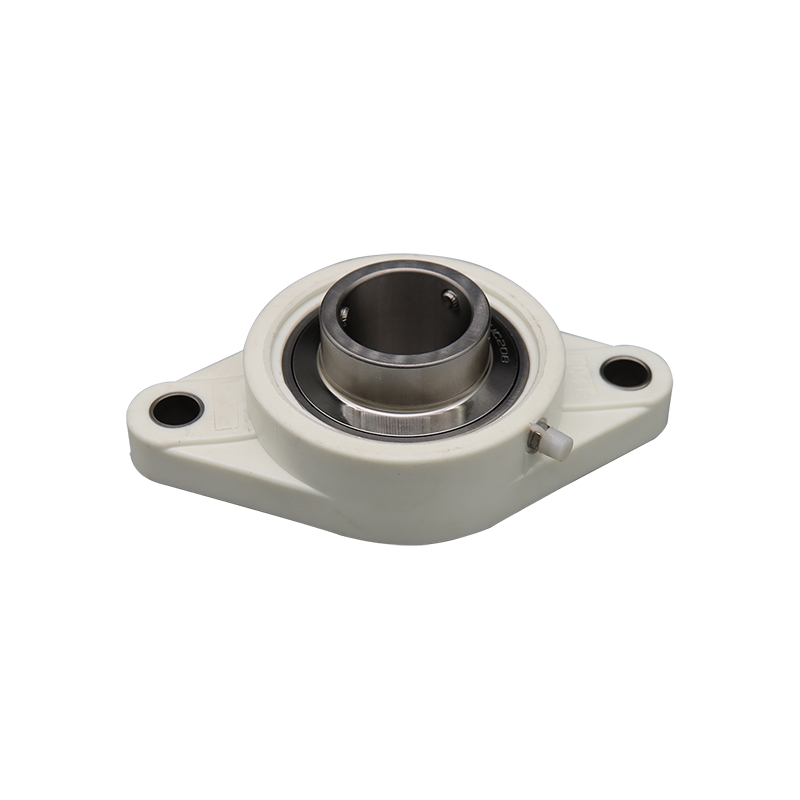

UCFL-serie kussenbloklagers - configuratie met dubbele boutflens

De UCFL-serie kussenbloklagers is voorzien van een gietijzeren behuizing en een bolvormige buitenring op het lagerinzetstuk, ontworpen voor toepassingen die uitlijningsaccommodatie en robuuste montage vereisen. De UCFL-serie heeft een flensconfiguratie met dubbele bout, die stabiliteit en belastingsverdeling biedt in een compacte vormfactor. Het lagerinzetstuk wordt in de behuizing vastgezet met een stelschroefslot. Dit product is ontworpen om te voldoen aan industriële normen en biedt een betrouwbare oplossing voor krachtoverbrengingssystemen.

Producteigenschappen

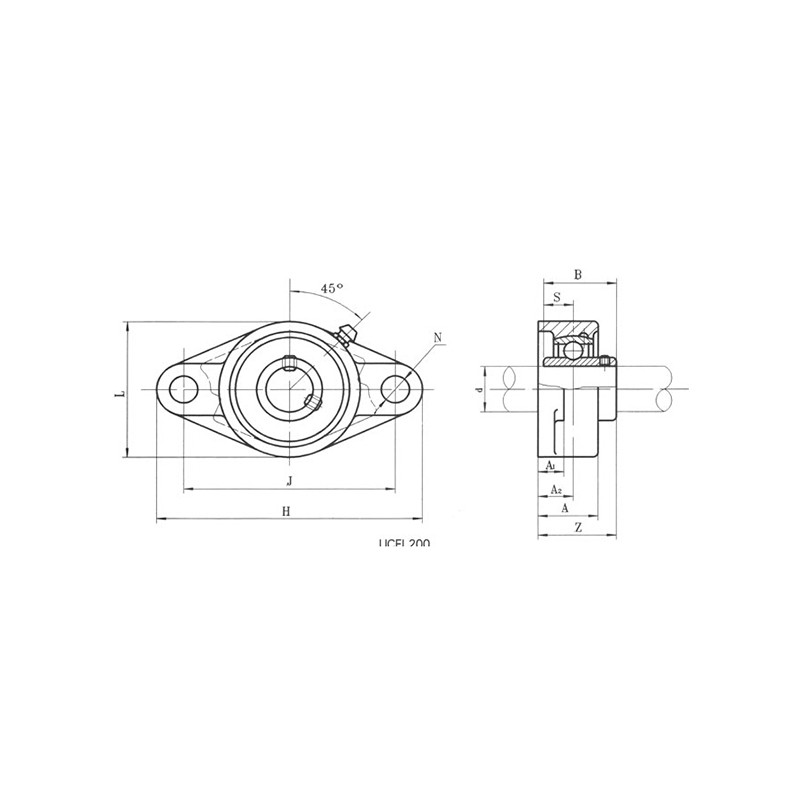

• Flensbehuizing met dubbele bout: De UCFL-behuizing is gegoten uit hoogwaardig ijzer en biedt structurele integriteit en weerstand tegen vervorming onder belasting. Het montagepatroon met twee bouten vergemakkelijkt een veilige en eenvoudige installatie op uitrustingsframes.
• Bolvormige buitenring: Het lagerinzetstuk heeft een bolvormige buitendiameter, waardoor de as tijdens montage aanvankelijk verkeerd kan worden uitgelijnd. Deze functie biedt ruimte voor statische hoekafwijkingen tot 2° zonder dat dit ten koste gaat van de prestaties.

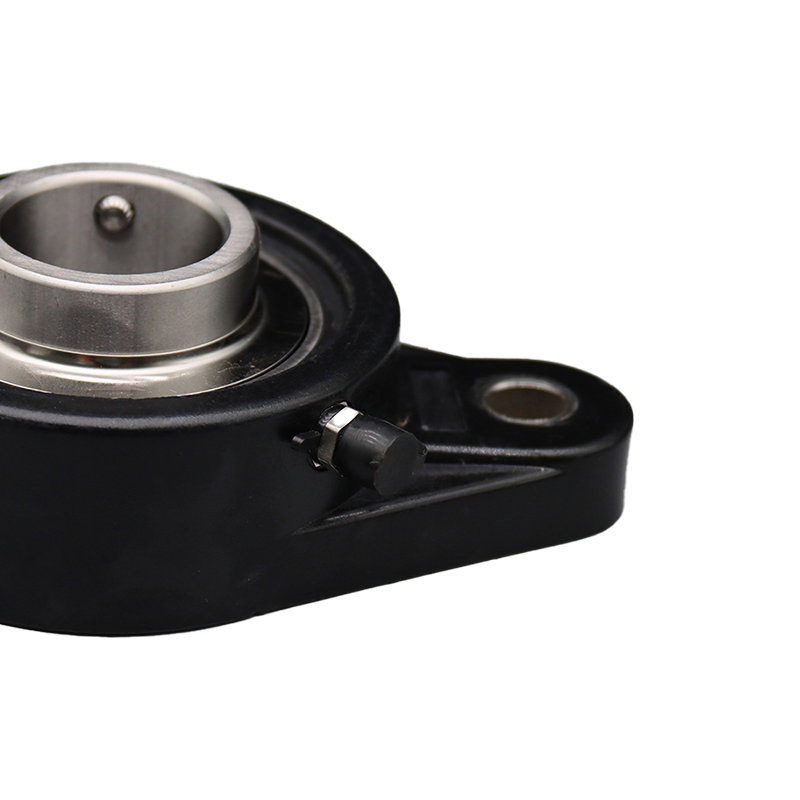

• Schroefvergrendelingsmechanisme: De binnenring van het lager wordt aan de as bevestigd met behulp van twee stelschroeven die onder een hoek van 120° zijn geplaatst. Deze vergrendelingsmethode zorgt voor een stevige grip op de as, voorkomt slippen en behoudt de concentriciteit onder operationele belastingen.
• Voorgesmeerd en verzegeld: Elk lager is voorgesmeerd met een standaardvet voor onmiddellijk gebruik en is uitgerust met contactafdichtingen om het binnendringen van verontreiniging te voorkomen en smeermiddel vast te houden, waardoor de levensduur in verschillende bedrijfsomgevingen wordt verlengd.

Toepassingsgebieden

Dit product is een technisch onderdeel voor gebruik in de volgende mechanische systemen en apparatuur

• Transportsystemen en materiaalbehandelingsapparatuur.
• Landbouwmachines, inclusief grondbewerking en oogstwerktuigen.
• Verpakkings - en bottellijnen.
• Machines voor de productie van textiel.
• HVAC ventilatoren en industriële blowers.

Veel voorkomende aanbestedingsonderzoeken

1. Wat is het verschil tussen UCFL- en UCF-kussenbloklagers, en wanneer moet ik de een boven de ander selecteren?

Het belangrijkste verschil is de montageconfiguratie. The UCFL-serie beschikt over een elliptische flensbehuizing met twee bouten, terwijl de UCF-serie gebruik maakt van een vierkante flensbehuizing met vier bouten. De UCFL wordt doorgaans gebruikt in toepassingen waarbij de montageruimte beperkt is of waarbij een patroon met twee bouten voldoende is voor de belastingsvereisten, zoals op verticale oppervlakken of machineframes. Omgekeerd zorgt de UCF-serie voor een stabielere montage met een hoger laadvermogen vanwege het vierboutenpatroon. De selectie moet gebaseerd zijn op de specifieke belastingsvereisten en de beschikbare montageruimte van uw ontwerp. Voor een gedetailleerde belastingsanalyse kan ons technische ondersteuningsteam helpen bij het selecteren van de juiste serie en lagergrootte.

2. Hoe bepaal ik de juiste lagergrootte voor mijn as en voorkom ik voortijdig falen door verkeerde uitlijning of trillingen?

Het selecteren van de juiste lagergrootte, met name de boringdiameter (ID), is van cruciaal belang om een goede pasvorm op de as te garanderen. Dit voorkomt veelvoorkomende problemen zoals kruip van lagers of schade aan de as. Voortijdig falen als gevolg van een verkeerde uitlijning wordt verzacht door de bolvormige buitenring van het UCFL-lager, die een kleine aanvankelijke statische verkeerde uitlijning oplost. Overmatige dynamische verkeerde uitlijning of trillingen buiten de ontwerpcapaciteit van het lager kunnen echter leiden tot een kortere levensduur. Om dit te voorkomen, berekent u de werkelijke belasting, bedrijfssnelheid en temperatuur van de applicatie. U moet ook verifiëren dat de schachttolerantie en de behuizingsboring binnen gespecificeerde grenzen liggen. Voor complexe toepassingen of om uw berekeningen te valideren, raadpleegt u de belastingclassificatietabellen van het lager of vraagt u een consult aan bij een van onze applicatie-ingenieurs.
