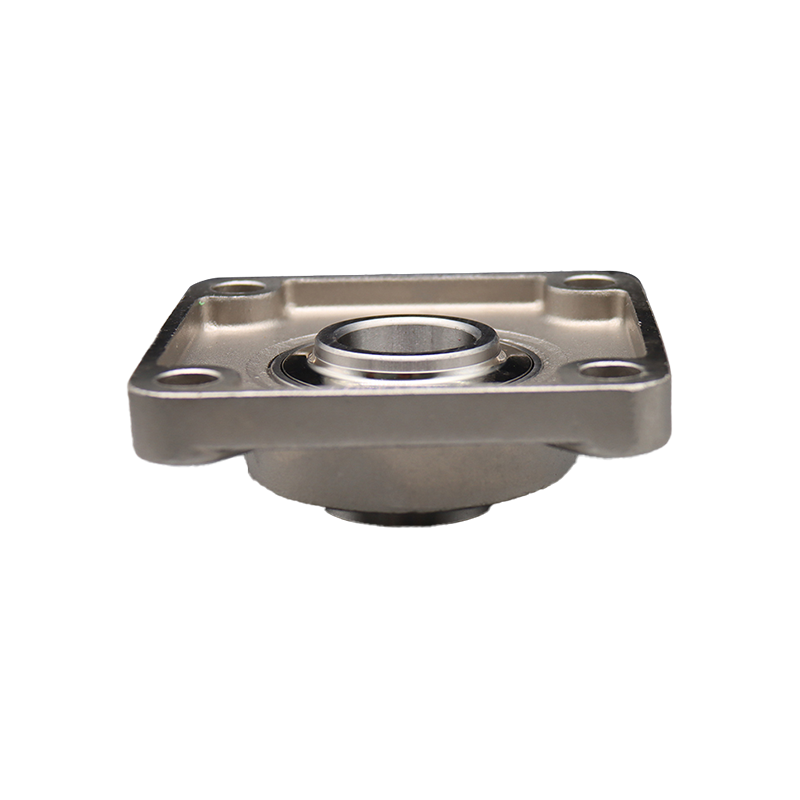

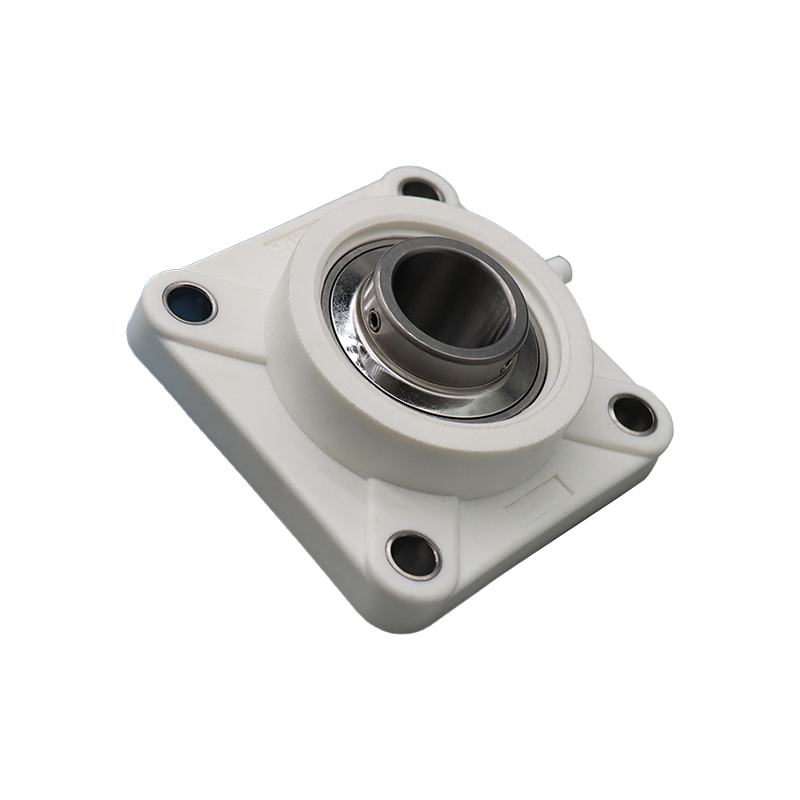

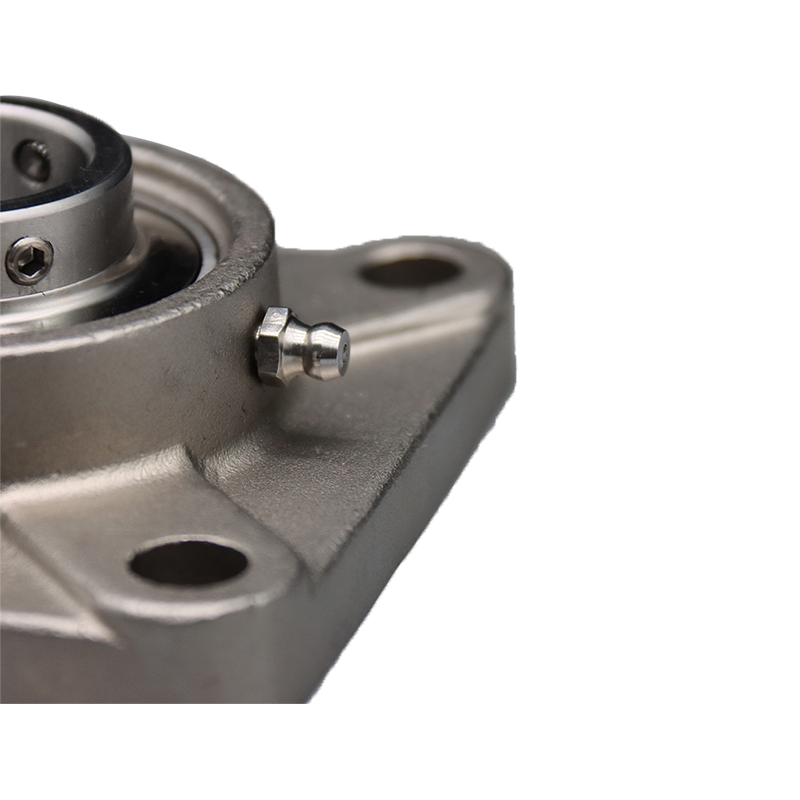

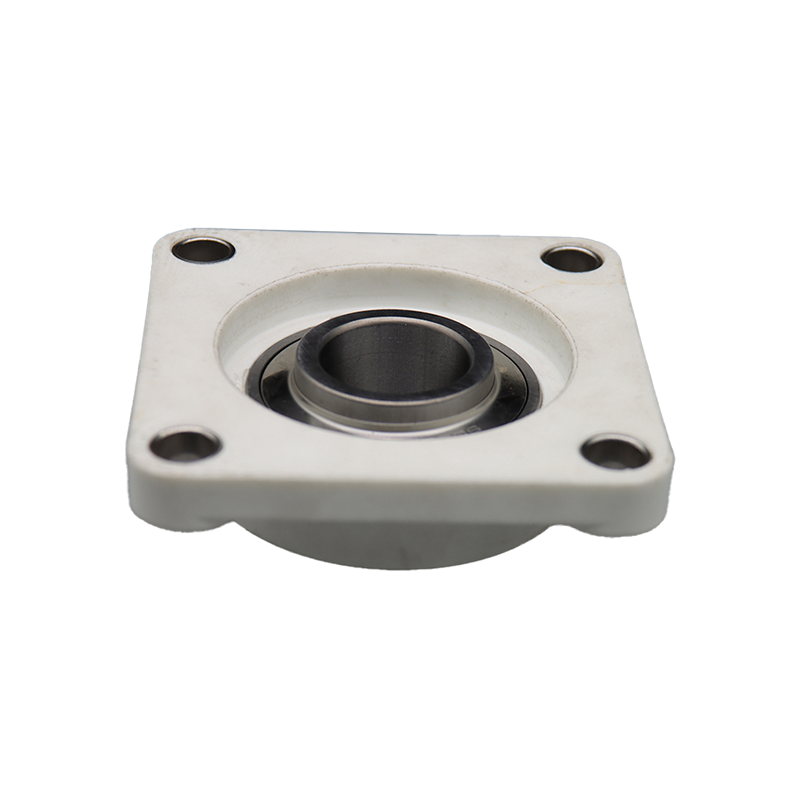

De lagerstoel van de UCF-serie is een hoogwaardige lagerproduct dat veel wordt gebruikt in industriële machines, landbouwapparatuur, automatiseringsapparatuur en andere velden. Ze zijn gemaakt van hoogwaardige materialen en hebben uitstekende slijtvastheid en corrosieweerstand om een stabiele werking op de lange termijn te garanderen. Het ontwerp van de UCF -serie omvat een geïntegreerde lager en beugel voor eenvoudige installatie en onderhoud, die de trillingen en het geluid van apparatuur effectief kunnen verminderen. De gestandaardiseerde grootte en configuratie maken het zeer compatibel met andere mechanische componenten en kan voldoen aan de behoeften van verschillende werkomstandigheden. Bovendien bieden UCF -serie lagerstoelen verschillende soorten afdichtingsstructuren om hun applicatieprestaties in harde omgevingen verder te verbeteren. Of het nu een lichte of zware belasting is, UCF -serie lagerbehuizingen zijn ideaal voor een efficiënte transmissie en precieze positionering.
Productparameters

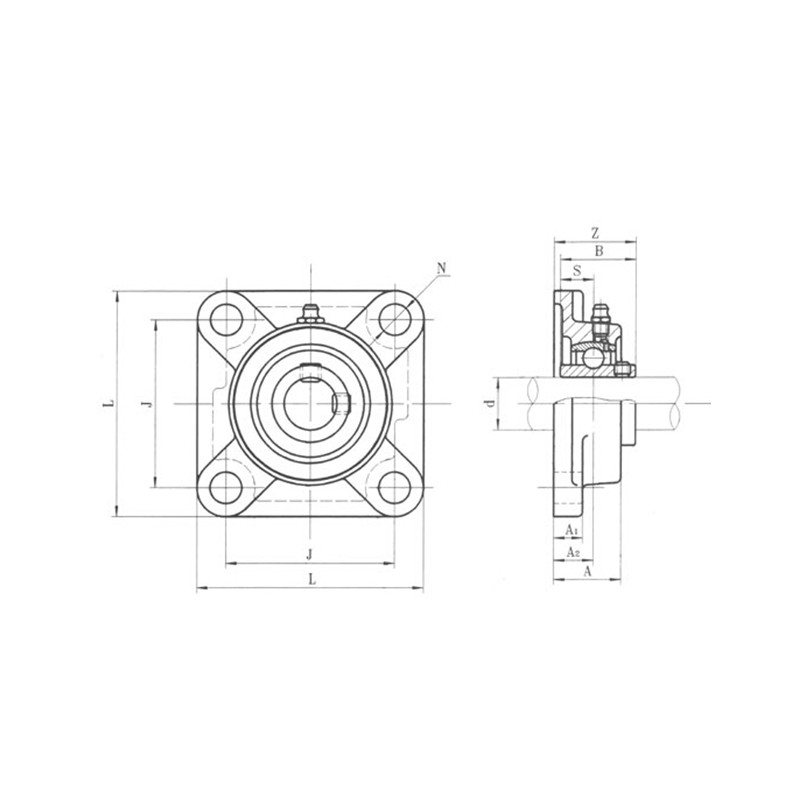

| Type (met huis) | Afmetingen （mm） | Boutafmetingen | Lagertype | Huistype | Gewicht (met huis) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L | A | J | A1 | A2 | N | Z | B | S | (Kg) | ||||
| UCF204 | 20 | 86 | 25.5 | 64 | 11 | 15 | 12 | 33.3 | 31 | 12.7 | M10 | UC204 | F204 | 0.6 |
| UCF205 | 25 | 95 | 27 | 70 | 13 | 16 | 12 | 35.7 | 34.1 | 14.3 | M10 | UC205 | F205 | 0.8 |
| UCF206 | 30 | 108 | 31 | 83 | 13 | 18 | 12 | 40.2 | 38.1 | 15.9 | M10 | UC206 | F206 | 1 |
| UCF207 | 35 | 117 | 34 | 92 | 15 | 19 | 14 | 44.4 | 42.9 | 17.5 | M12 | UC207 | F207 | 1.4 |
| UCF208 | 40 | 130 | 36 | 102 | 15 | 21 | 16 | 51.2 | 49.2 | 19 | M14 | UC208 | F208 | 1.8 |
| UCF209 | 45 | 137 | 38 | 105 | 16 | 22 | 16 | 52.2 | 49.2 | 19 | M14 | UC209 | F209 | 2.2 |
| UCF210 | 50 | 143 | 40 | 111 | 16 | 22 | 16 | 54.6 | 51.6 | 19 | M14 | UC210 | F210 | 2.4 |
| UCF211 | 55 | 162 | 43 | 130 | 18 | 25 | 19 | 58.4 | 55.6 | 22.2 | M16 | UC211 | F211 | 3.6 |
| UCF212 | 60 | 175 | 48 | 143 | 18 | 29 | 19 | 68.7 | 65.1 | 25.4 | M16 | UC212 | F212 | 4.4 |
| UCF213 | 65 | 187 | 50 | 149 | 22 | 30 | 19 | 69.7 | 65.1 | 25.4 | M16 | UC213 | F213 | 5.5 |
| UCF214 | 70 | 193 | 54 | 152 | 22 | 31 | 19 | 75.4 | 74.6 | 30.2 | M16 | UC214 | F214 | 6.1 |
| UCF215 | 75 | 200 | 56 | 159 | 22 | 34 | 19 | 78.5 | 77.8 | 33.3 | M16 | UC215 | F215 | 6.9 |
| UCF216 | 80 | 208 | 58 | 165 | 22 | 34 | 23 | 83.3 | 82.6 | 33.3 | M20 | UC216 | F216 | 8.1 |
| UCF217 | 85 | 220 | 63 | 175 | 24 | 36 | 23 | 87.6 | 85.7 | 34.1 | M20 | UC217 | F217 | 9.3 |
| UCF218 | 90 | 235 | 68 | 187 | 24 | 40 | 23 | 96.3 | 96 | 39.7 | M20 | UC218 | F218 | 11 |
