UK200 -serie insertlagers zijn een veelgebruikte mechanische component en worden veel gebruikt in verschillende industriële apparatuur. Ontworpen met efficiëntie en gemak van installatie in gedachten, bestaat het meestal uit een diepe groef kogellager met een buitenring en een lagerbehuizing. De buitenste ring van de lagers van de UK200 -serie kan gemakkelijk worden bevestigd op de behuizing, terwijl de binnenring schuifbaar op de roterende as kan worden geassembleerd om een goede pasvorm tussen de as en het lager te garanderen. Deze reeks lagers zijn gemaakt van materialen van hoge kwaliteit, heeft goede slijtvastheid en corrosieweerstand en kan stabiel werken in harde omgevingen. Vanwege het gestandaardiseerde ontwerp zijn de lagers van de UK200 -serie compatibel met meerdere modellen en merken apparatuur, waardoor ze gemakkelijk te vervangen en te onderhouden zijn, waardoor de betrouwbaarheid en levensduur van de apparatuur aanzienlijk wordt verbeterd.
De UK200 -serie inzetstuk lager is een externe sferische lager die veel wordt gebruikt in industriële apparatuur die een hoog laadcapaciteit, zelfconcentrerende functie en goede afdichtingsprestaties vereist. Deze reeks lagers hanteert een taps toelopend binnendiameterontwerp, dat grotere axiale en radiale belastingen kan weerstaan en geschikt is voor complexe werkomstandigheden zoals agrarische machines, voedselverwerkingsapparatuur, transportsystemen, textielmachines, industriële fans, enz.
1. Uitstekende afdichttechnologie
Ontwerp met dubbele afdichting: voorkomt dat stof, vocht en deeltjes van inbraak en verlengt de levensduur van het dragen (IP55/IP66 optioneel).
Laag wrijvingsafdichtmateriaal: vermindert het energieverbruik en is geschikt voor scenario's met hoge snelheid.
2. Hoge belasting en duurzaamheid
Hoogwaardig staalwarmtebehandelingsproces: sterke impactbelastingsweerstand, dynamische belastingscapaciteit nam toe met 20% (vergeleken met industriële normen).
Voorgelicht ontwerp: vermindert de onderhoudsfrequentie en verlaagt downtime-kosten.
3. Flexibele en handige installatie
Excentrische vergrendelingsmouwontwerp: er zijn geen extra klemmen vereist, geschikt voor een verscheidenheid aan asdiameters (metrisch/imperiaal optioneel).
Modulaire structuur: ondersteunt horizontale, verticale of gekantelde installatie, waardoor het vervangingsproces wordt vereenvoudigd.
4. Brede toepasbaarheid
Er zijn verschillende stoeltypen beschikbaar: inclusief P, F, T -serie gietijzer/stalen stoelen, om te voldoen aan de behoeften van verschillende mechanische structuren.
Breed temperatuurbereik: -30 ° C tot 150 ° C, die extreme werkomstandigheden bedekken.
15 jaar ervaring in de branche - het bieden van lageroplossingen voor 50 landen over de hele wereld.
Strikte kwaliteitscontrole - Elke set lagers is ISO 9001 gecertificeerd en biedt 3D -inspectierapporten.
Snelle responsservice - Bied technisch consult binnen 48 uur en ondersteuning van voorbeeldlevering.

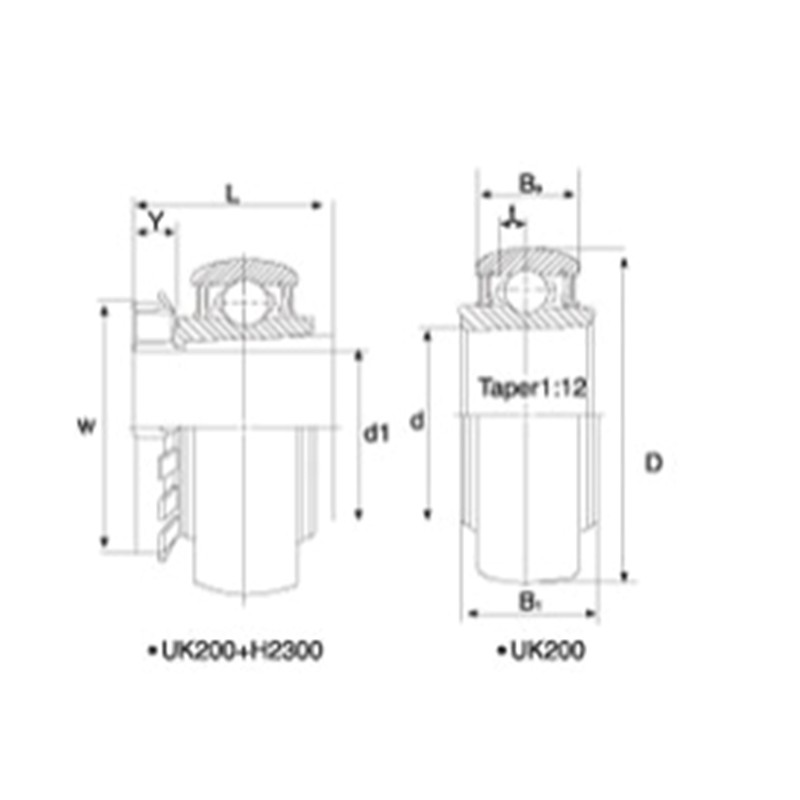

Productparameters
| Lotager Nee. | D1 | Afmetingen （mm） | Basisbelasting (KN) | |||||||||
| (in.) | (mm) | D | L | D | Bi | Zijn | T | Y | W | Dynamisch | Statisch | |
| UK205 H2305 | 20 | 52 | 35 | 25 | 25 | 17 | 4.2 | 8 | 38 | 1400 | 750 | |
| UK205 HE2305 | 3/4 | 20 | 52 | 35 | 25 | 25 | 17 | 4.2 | 8 | 38 | 1400 | 750 |
| UK206 H2306 | 25 | 62 | 38 | 30 | 28 | 19 | 5.2 | 8 | 45 | 1900 | 1100 | |
| UK206 HS2306 | 7/8 | 25 | 62 | 38 | 30 | 28 | 19 | 5.2 | 8 | 45 | 1900 | 1100 |
| UK207 H2307 | 30 | 72 | 43 | 35 | 30 | 20 | 5.6 | 9 | 52 | 2550 | 1500 | |
| UK207 HS2307 | 11/8 | 30 | 72 | 43 | 35 | 30 | 20 | 5.6 | 9 | 52 | 2550 | 1500 |
| UK208 H2308 | 35 | 80 | 46 | 40 | 31 | 21 | 6.2 | 10 | 58 | 2950 | 1800 | |
| UK208 HE2308 | 11/4 | 35 | 80 | 46 | 40 | 31 | 21 | 6.2 | 10 | 58 | 2950 | 1800 |
| UK209 H2309 | 40 | 85 | 50 | 45 | 33 | 22 | 6.3 | 11 | 65 | 3180 | 2050 | |
| UK209 HA2309 | 17/16 | 40 | 85 | 50 | 45 | 33 | 22 | 6.3 | 11 | 65 | 3180 | 2050 |
| UK210 H2310 | 45 | 90 | 55 | 50 | 35 | 24 | 6.5 | 12 | 70 | 3500 | 2300 | |
| UK210 HA2310 | 1 11/16 | 45 | 90 | 55 | 50 | 35 | 24 | 6.5 | 12 | 70 | 3500 | 2300 |
| UK211 H2311 | 50 | 100 | 59 | 55 | 37 | 25 | 7 | 12 | 75 | 4350 | 2900 | |
| UK211 HS2311 | 17/8 | 50 | 100 | 59 | 55 | 37 | 25 | 7 | 12 | 75 | 4350 | 2900 |
| UK212 H2312 | 55 | 110 | 62 | 60 | 39 | 27 | 7 | 13 | 80 | 4750 | 3250 | |
| UK212 HA2312 | 21/16 | 55 | 110 | 62 | 60 | 39 | 27 | 7 | 13 | 80 | 4750 | 3250 |
| UK213 H2313 | 60 | 120 | 65 | 65 | 40 | 28 | 8.5 | 14 | 85 | 5700 | 4000 | |
| UK213 HA2313 | 23/16 | 60 | 120 | 65 | 65 | 40 | 28 | 8.5 | 14 | 85 | 5700 | 4000 |
| UK215 H2315 | 65 | 130 | 73 | 75 | 45 | 30 | 9.2 | 15 | 98 | 6600 | 4950 | |
| UK215 HE2315 | 21/2 | 65 | 130 | 73 | 75 | 45 | 30 | 9.2 | 15 | 98 | 6600 | 4950 |
| UK216 H2316 | 70 | 140 | 78 | 80 | 48 | 33 | 9.6 | 17 | 105 | 7150 | 5400 | |
| UK216 HE2316 | 23/4 | 70 | 140 | 78 | 80 | 48 | 33 | 9.6 | 17 | 105 | 7150 | 5400 |
| UK217 H2317 | 75 | 150 | 82 | 85 | 50 | 35 | 10.5 | 18 | 110 | 8300 | 6350 | |
| UK217 HE2317 | 3 | 75 | 150 | 82 | 85 | 50 | 35 | 10.5 | 18 | 110 | 8300 | 6350 |
| UK218 H2318 | 80 | 160 | 66 | 90 | 52 | 37 | 11.1 | 18 | 120 | 9500 | 7100 | |
| UK218 HS2318 | 31/8 | 80 | 160 | 66 | 90 | 52 | 37 | 11.1 | 18 | 120 | 9500 | 7100 |
