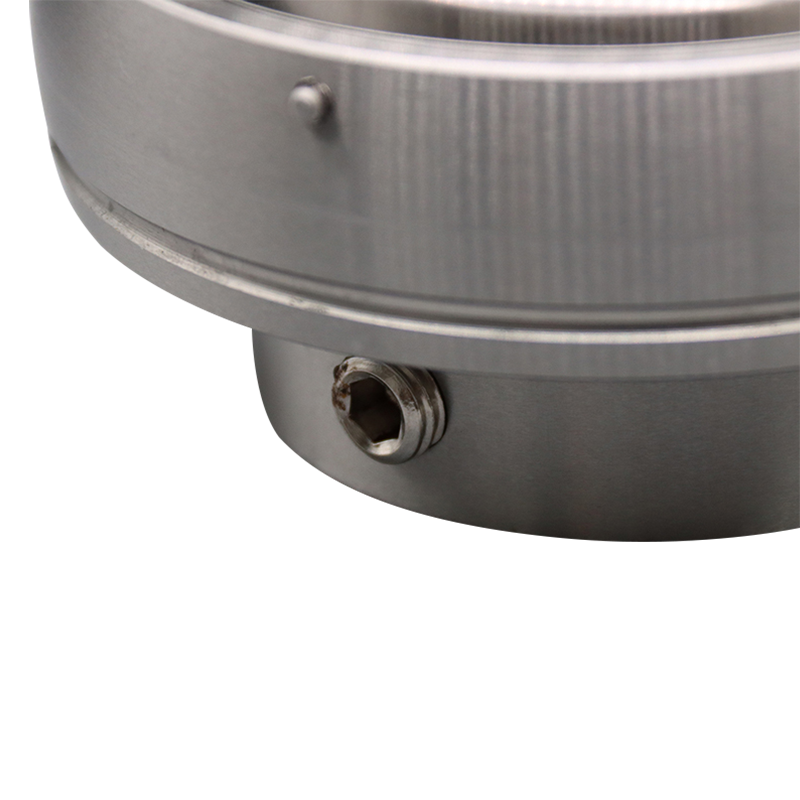

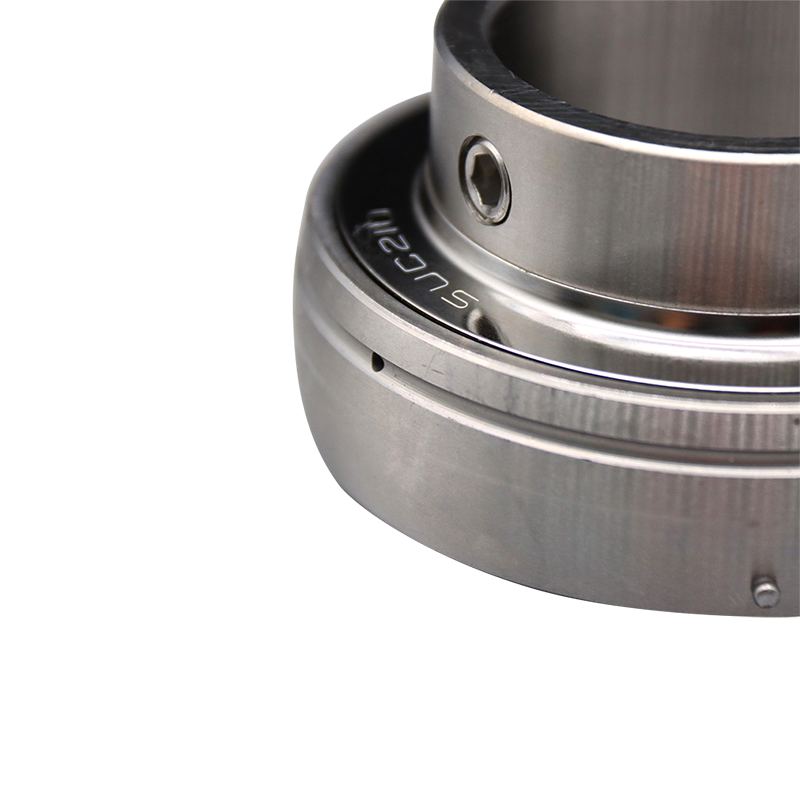

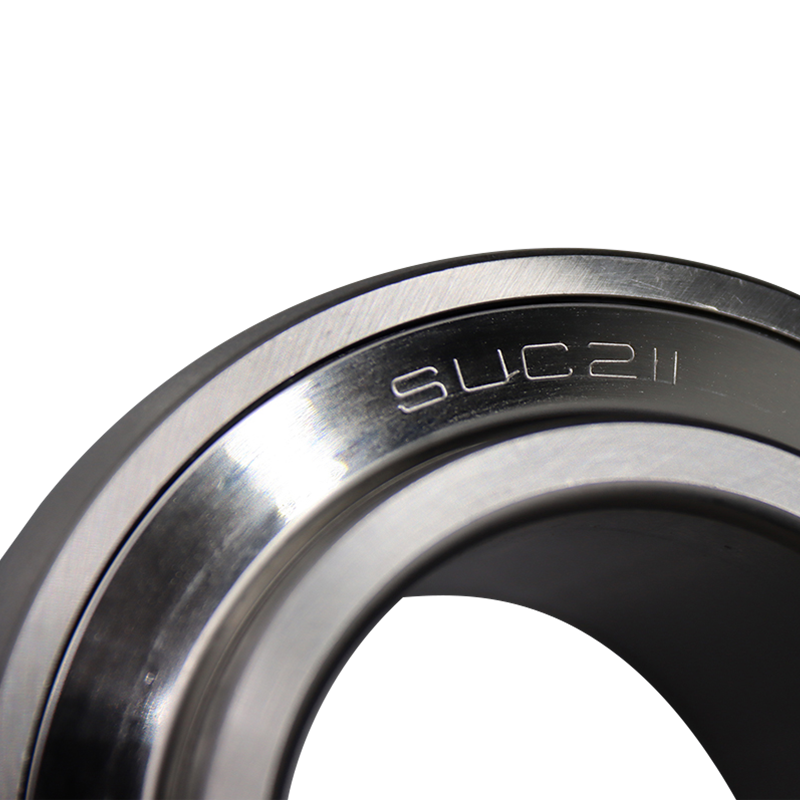

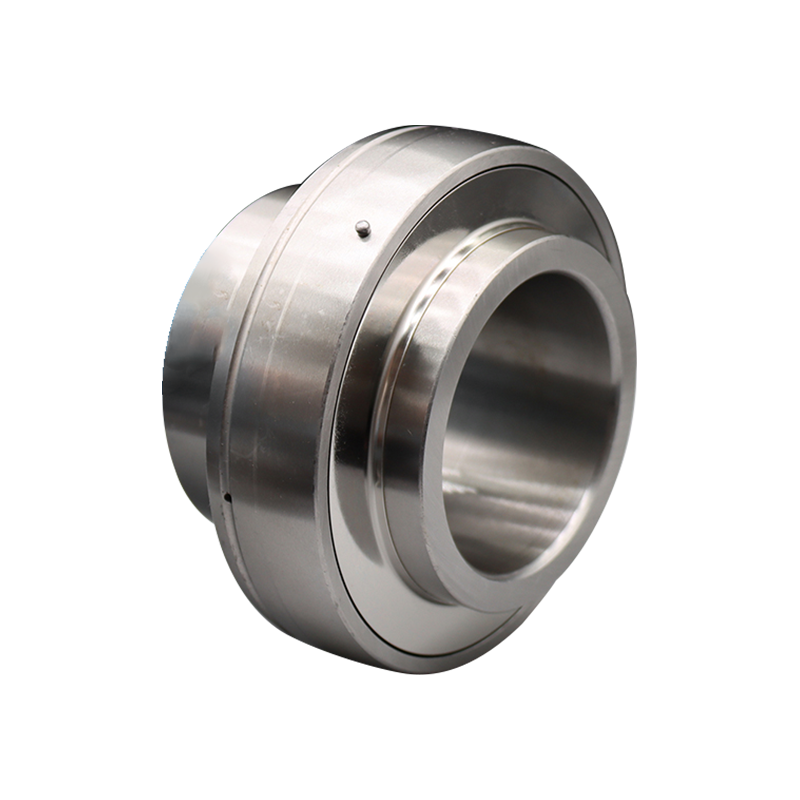

UC200-serie Insert lager is een krachtige rollende lager die veel wordt gebruikt in mechanische apparatuur. Het ontwerpfuncties omvatten installatie- en onderhoudsgemak, waardoor het geschikt is voor verschillende werkomgevingen. De UC200-serie heeft meestal een geïntegreerde woningstructuur die bestand is tegen grote radiale belastingen en axiale belastingen en tegelijkertijd goede anti-fouling-mogelijkheden biedt. Hoogwaardig staal wordt in het lager gebruikt om een hoge slijtvastheid en een lange levensduur te garanderen. Deze reeks insertlagers komt ook in verschillende modellen en maten om aan verschillende applicatiebehoeften te voldoen en wordt vaak gebruikt in landbouwmachines, het transporteren van apparatuur en industriële machines. Bovendien zijn UC200 -serieslagers uitgerust met verschillende soorten afdichtingsapparaten om vetlekkage en de inbraak van externe verontreinigingen te voorkomen, waardoor hun werkstabiliteit en betrouwbaarheid verder wordt verbeterd.
Productparameters

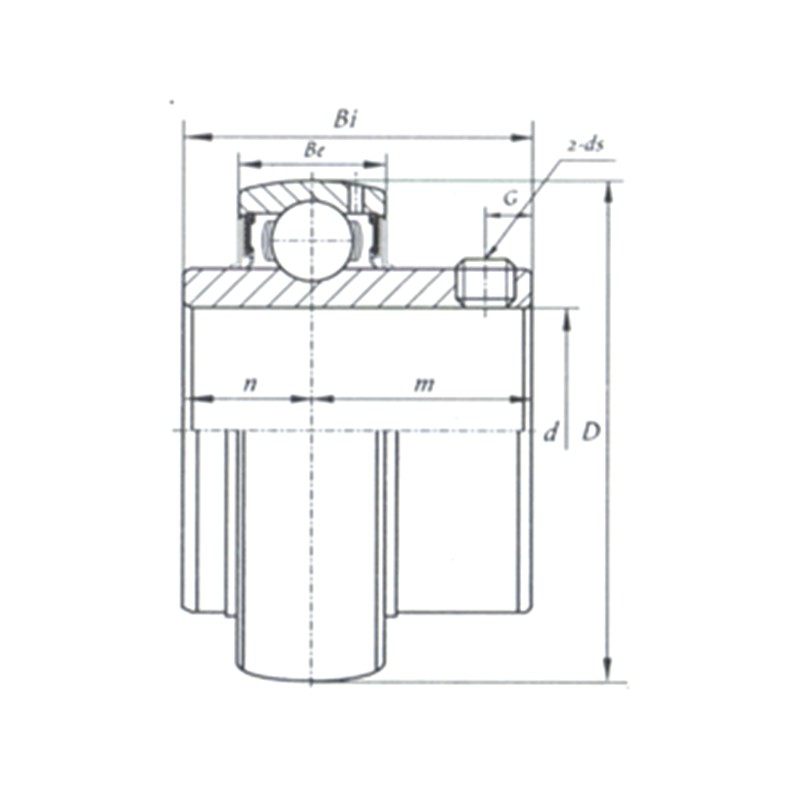

| Lager Nee. | D | AfMetiNgen （mm） | |||||||
| (mm) | (in.) | D | Bi | Zijn | n | m | G | Ds | |
| UCW201 | 12 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4 | M5X0.8 | |
| UCW202 | 15 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4 | M5X0.8 | |
| UCW203 | 17 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4 | M5X0.8 | |
| UC201 | 12 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6x1.0 | |
| UC201-8 | 12.7 | 0.5 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28Unf |
| UC202 | 15 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6x1.0 | |
| UC202-10 | 15.875 | 0.625 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28Unf |
| UC203 | 17 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6x1.0 | |
| UC203-11 | 17.463 | 0.6875 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28Unf |
| UC204-12 | 19.05 | 0.75 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28Unf |
| UC204 | 20 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6x1.0 | |
| UC205-14 | 22.225 | 0.875 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | 1/4-28Unf |
| UC205-15 | 23.813 | 15/16 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | 1/4-28Unf |
| UC205 | 25 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | M6x1.0 | |
| UC205-16 | 25.4 | 1 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | 1/4-28Unf |
| UC206-18 | 28.575 | 1.125 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 1/4-28Unf |
| UC206 | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | M6x1.0 | |
| UC206-19 | 30.163 | 1.1875 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 1/4-28Unf |
| UC206-20 | 31.75 | 1.25 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 1/4-28Unf |
| UC207-20 | 31.75 | 1.25 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24Unf |
| UC207-21 | 33.338 | 1.3125 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24Unf |
| UC207-22 | 34.925 | 1.375 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24Unf |
| UC207 | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | M8x1.0 | |
| UC207-23 | 36.513 | 1.4375 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24Unf |
| UC208-24 | 38.1 | 1.5 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 5/16-24Unf |
| UC208-25 | 39.688 | 1.5625 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 5/16-24Unf |
| UC208 | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8x1.0 | |
| UC209-26 | 41.275 | 1.625 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 5/16-24Unf |
| UC209-27 | 42.863 | 1.6875 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 5/16-24Unf |
| UC209-28 | 44.45 | 1.75 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 5/16-24Unf |
| UC209 | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | M8x1.0 | |
| UC210-30 | 47.625 | 1.875 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | 3/8-24Unf |
| UC210-31 | 49.213 | 1-15/16 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | 3/8-24Unf |
| UC210 | 50 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | M10x1.25 | |
| UC210-32 | 50.8 | 2 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | 3/8-24Unf |
| UC211-32 | 50.8 | 2 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 3/8-24Unf |
| UC211-34 | 53.975 | 2.125 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 3/8-24Unf |
| UC211 | 55 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | M10x1.25 | |
| UC211-35 | 55.563 | 2.1875 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 3/8-24Unf |
| UC212-36 | 57.15 | 2.25 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 3/8-24Unf |
| UC212 | 60 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10x1.25 | |
| UC212-38 | 60.325 | 2.375 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 3/8-24Unf |
| UC212-39 | 61.913 | 2.4375 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 3/8-24Unf |
| UC213-40 | 63.5 | 2.5 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | 3/8-24Unf |
| UC213 | 65 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | M10x1.25 | |
| UC214-44 | 69.85 | 2.75 | 125 | 74.6 | 30 | 30.2 | 44.4 | 12 | 7/16-20unf |
| UC214 | 70 | 125 | 74.6 | 30 | 30.2 | 44.4 | 12 | M12X1.5 | |
| UC215-47 | 74.613 | 2.9375 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 7/16-20unf |
| UC215 | 75 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | M12X1.5 | |
| UC215-48 | 76.2 | 3 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 7/16-20unf |
| UC216-50 | 79.375 | 3.125 | 140 | 82.6 | 33 | 33.3 | 49.3 | 14 | 7/16-20unf |
| UC216 | 80 | 140 | 82.6 | 33 | 33.3 | 49.3 | 14 | M12X1.5 | |
| UC217-52 | 82.55 | 3.25 | 150 | 85.7 | 35 | 34.1 | 51.6 | 14 | 7/16-20unf |
| UC217 | 85 | 150 | 85.7 | 35 | 34.1 | 51.6 | 14 | M12X1.5 | |
| UC218-56 | 88.9 | 3.5 | 160 | 96 | 37 | 39.7 | 56.3 | 14 | 1/2-20unf |
| UC218 | 90 | 160 | 96 | 37 | 39.7 | 56.3 | 14 | M12X1.5 | |
