ROESTVRIJ STAAL · INZET · CORROSIEBESTENDIG

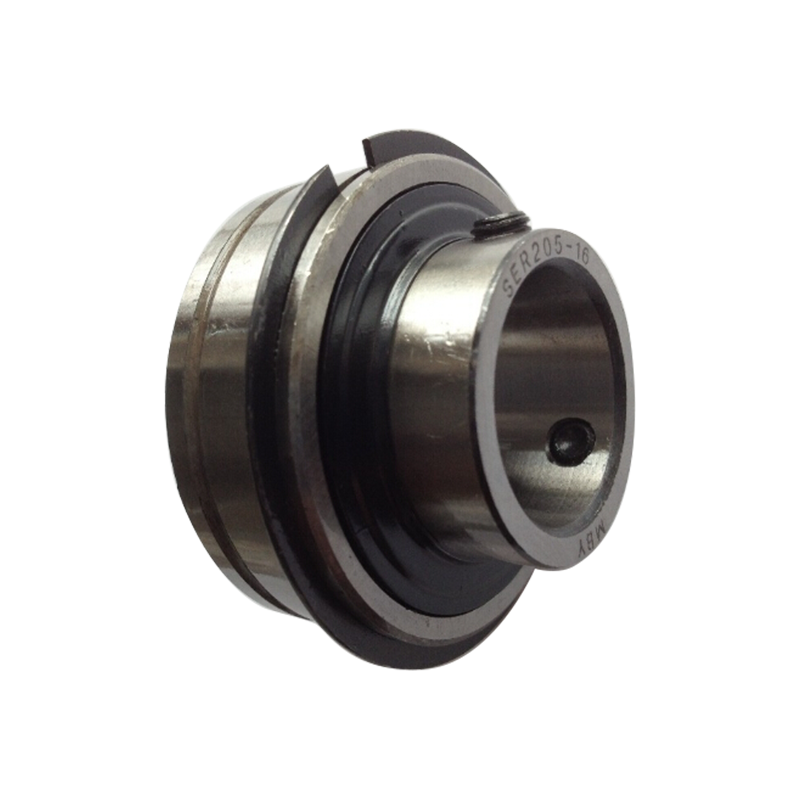

SER-serie Roestvrijstalen kogellagers

AISI 440C stelschroef vergrendeling 2RS-afdichtingen

De roestvrijstalen kogellagers uit de SER-serie zijn ontworpen voor toepassingen waarbij corrosiebestendigheid, hygiëne en duurzaamheid voorop staan. Deze lagers zijn gemaakt van AISI 440C martensitisch roestvrij staal en bieden uitstekende weerstand tegen vocht, milde zuren en washdown-omgevingen zonder dat dit ten koste gaat van het draagvermogen. Het bolvormige ontwerp van de buitenring compenseert een verkeerde uitlijning van de as en onnauwkeurigheden bij de montage, terwijl het stelschroefvergrendelingsmechanisme zorgt voor een veilige bevestiging van de as. Uitgerust met 2RS-contactrubberafdichtingen aan beide zijden, houden de lagers smeermiddel vast en voorkomen ze het binnendringen van verontreinigingen in voedselverwerking, farmaceutische en maritieme toepassingen. De lagers zijn vooraf gesmeerd met voedselveilig vet (NSF H1 geregistreerd) voor direct contact met verbruiksproducten. De bedrijfstemperatuur varieert van -20°C tot 110°C, compatibel met wascycli bij hoge temperaturen. Verkrijgbaar in zowel inch- als metrische boringmaten voor directe vervanging in bestaande apparatuur.

Corrosiebestendigheid

De AISI 440C roestvrijstalen constructie biedt uitstekende weerstand tegen vocht, milde zuren en schoonmaakchemicaliën in voedsel- en farmaceutische omgevingen.

Zelfuitlijnend ontwerp

De bolvormige buitenring compenseert verkeerde uitlijning van de as en onnauwkeurigheden bij de montage, waardoor de belasting op het lager wordt verminderd en de levensduur wordt verlengd.

2RS afdichtingssysteem

Nitrilrubberen afdichtingen met dubbele lip bieden superieure bescherming tegen het binnendringen van vocht en het binnendringen van verontreinigende stoffen in wasomgevingen.

Veilige vergrendeling

Het stelschroefvergrendelingsmechanisme zorgt voor een veilige perspassing op de as, waardoor rotatieslip onder schokbelastingen wordt voorkomen.

Technische specificaties

Materiaal AISI 440C martensitisch roestvrij staal

Boringdiameter (inch) 0,500 - 1,500 inch

Boringdiameter (metrisch) 12 mm - 40 mm

Buitendiameter 1.000 - 2.500 inch

Breedte bereik 0,500 - 1,250 inch

Vergrendelingstype Stelschroef (inbuskop)

Afdichtingstype 2RS (nitrilrubber)

Smering NSF H1 voedselveilig vet

Temperatuurbereik -20°C tot 110°C

Precisiekwaliteit P0 (normaal)

Toepassingsscenario's

Apparatuur voor voedselverwerking

Transportrollen, mixers en verpakkingsmachines in sanitaire omgevingen waar spoelweerstand vereist is.

Farmaceutische productie

Tabletpersen, vullijnen en cleanroom-transportbanden waar corrosiebestendigheid essentieel is.

Maritiem en offshore

Dekmachines, lieren en uitrusting die worden blootgesteld aan opspattend zout water en hoge luchtvochtigheid.

Productie van medische apparatuur

Sterilisatievriendelijke lagers voor productielijnen voor medische apparatuur en chirurgisch gereedschap.

Technische vragen

Wat is het verschil tussen AISI 440C en 304 roestvrij staal voor lagers?

AISI 440C is een martensitisch roestvrij staal met een hogere hardheid (58-60 HRC) en slijtvastheid vergeleken met 304 (austenitisch). 440C biedt een beter draagvermogen en een betere levensduur tegen vermoeiing, waardoor het de voorkeurskeuze is voor lagertoepassingen waarbij zowel corrosieweerstand als mechanische sterkte vereist zijn.

Is de SER-serie geschikt voor reiniging bij hoge temperaturen?

Ja, de SER-serie is ontworpen voor washdown-omgevingen met bedrijfstemperaturen tot 110°C. De 2RS-afdichtingen en het voedselveilige vet behouden de prestaties tijdens reinigingscycli bij hoge temperaturen. Voor continu gebruik boven 100°C dient u de fabrikant te raadplegen voor de vetkeuze.

Hoe draai ik de stelschroeven op de juiste manier aan?

Gebruik een momentsleutel met de aangegeven koppelwaarde (doorgaans 2-4 Nm voor kleinere maten, tot 8 Nm voor grotere lagers). Te strak aandraaien kan de binnenring vervormen, terwijl te strak aandraaien de as kan laten slippen. Gebruik altijd draadborgmiddel voor toepassingen met trillingen.

Kunnen lagers uit de SER-serie worden gebruikt in toepassingen met direct voedselcontact?

Ja, de SER-serie is verkrijgbaar met NSF H1-geregistreerd voedselveilig vet, waardoor het geschikt is voor incidentele toepassingen met voedselcontact. De roestvrijstalen constructie en het afgedichte ontwerp voorkomen verontreiniging van voedingsmiddelen met smeermiddelen.

Installatie

Druk het lager in de behuizing met behulp van een montagegereedschap dat contact maakt met de buitenring. Zorg ervoor dat de as schoon en braamvrij is voordat u de stelschroeven vastdraait.

Smering

Voorgesmeerd met NSF H1 food-grade vet. Voor toepassingen bij hoge temperaturen of hoge snelheden moeten de nasmeerintervallen worden aangepast op basis van de bedrijfsomstandigheden.

Opslag

Bewaren in originele verpakking in een schone, droge omgeving. Vermijd blootstelling aan gechloreerde oplosmiddelen of hoge luchtvochtigheid die de corrosiebestendige eigenschappen kunnen aantasten.

Behuizing past

Aanbevolen behuizingstolerantie is H7 voor standaardtoepassingen. Voor omgevingen met veel trillingen dient u een P6-behuizing te gebruiken om rotatie van de buitenste ring te voorkomen.

Lager nr.	d		Afmetingen (mm)
Lager nr.	(mm)	(in.)	D	Bi	Wees	n	j	a	h	P	G	ds
SER201	12		47	31	15.9	12.7	2.38	1.07	4	52.7	5	M6x1
SER201-8	12.7	1/2	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
SER202	15		47	31	15.9	12.7	2.38	1.07	4	52.7	5	M6x1
SER202-10	15.875	5/8	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
SER203	17		47	31	15.9	12.7	2.38	1.07	4	52.7	5	M6x1
SER203-11	17.463	11/16	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
SER204-12	19.05	3/4	47	31	15.9	12.7	2.38	1.07	4	52.7	5	1/4-28UNF
SER204	20		47	31	15.9	12.7	2.38	1.07	4	52.7	5	M6x1
SER205-14	22.225	7/8	52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	1/4-28UNF
SER205-15	23.813	15/16	52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	1/4-28UNF
SER205	25		52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	M6x1
SER205-16	25.4	1	52	34.9	19	13.1	2.38	1.07	5.2	57.9	5.5	1/4-28UNF
SER206-18	28.575	1 1/8	62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	1/4-28UNF
SER206	30		62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	M8x1,0
SER206-19	30.163	1 3/16	62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	1/4-28UNF
SER206-20	31.75	1 1/4	62	38.1	22.2	15.9	3.18	1.65	5.6	67.7	5.5	1/4-28UNF
SER207-20	31.75	1 1/4	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	5/16-24UNF
SER207-21	33.338	1 16/5	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	5/16-24UNF
SER207-22	34.925	1 3/8	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	5/16-24UNF
SER207	35		72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	M8x1,0
SER207-23	36.513	1 7/16	72	42.9	23.8	17.5	3.18	1.65	5.6	78.6	6.5	5/16-24UNF
SER208-24	38.1	1 1/2	80	49.2	27.8	19	3.18	1.65	6.4	86.6	8	5/16-24UNF
SER208-25	39.688	1 16/9	80	49.2	27.8	19	3.18	1.65	6.4	86.6	8	5/16-24UNF
SER208	40		80	49.2	27.8	19	3.18	1.65	6.4	86.6	8	M8x1,0
SER209-26	41.275	1 5/8	85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	5/16-24UNF
SER209-27	42.863	1 11/16	85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	5/16-24UNF
SER209	45		85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	M8x1,0
SER209-28	44.45	1 3/4	85	49.2	27.8	19	3.18	1.65	6.4	91.6	8	5/16-24UNF
SER210-30	47.625	1 7/8	90	51.6	28.6	19	3.18	2.41	7.5	96.5	9.5	3/8-24UNF
SER210-31	49.213	1 15/16	90	51.6	28.6	19	3.18	2.41	7.5	96.5	9.5	3/8-24UNF
SER210	50		90	51.6	28.6	19	3.18	2.41	7.5	96.5	9.5	M10x1,25
SER211-32	50.8	2	100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	3/8-24UNF
SER211-34	53.975	2 1/8	100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	3/8-24UNF
SER211	55		100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	M10x1,25
SER211-35	55.563	2 3/16	100	55.6	30.2	22.2	3.18	2.41	7.5	106.5	10	3/8-24UNF
SER212-36	57.15	2 1/4	110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	3/8-24UNF
SER212	60		110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	M10x1,25
SER212-38	60.325	2 3/8	110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	3/8-24UNF
SER212-39	61.913	2.4375	110	65.1	31.8	25.4	3.18	2.41	7.5	116.6	10	3/8-24UNF
