ROESTVRIJ INZETLAGER · NA-SERIE · WASHdown DUTY

NA-serie

Roestvrijstalen kogellagers

Boring 12–50 mm

Zegel 2RS

Vet H1 voedingskwaliteit

Het roestvrijstalen kogellager uit de NA-serie is gebouwd voor transport- en aandrijfposities die regelmatig worden gereinigd, in contact komen met vocht of milde chemische blootstelling. Het inzetstuk combineert roestvrijstalen ringen en kogels met een excentrische borgkraag, die de as vastgrijpt zonder dat machinaal bewerkte schouders nodig zijn. De buitenring heeft een bolvormig profiel, zodat de unit in standaard concave behuizingen past en een kleine mate van asdoorbuiging tolereert. Beide zijden maken gebruik van rubberen contactafdichtingen en de holte wordt vóór verzending verpakt met voedselveilig vet. Boringdiameters bestrijken 12 mm tot 50 mm, buitendiameters 32 mm tot 100 mm en breedte 12 mm tot 32 mm. De gebruikstemperatuur blijft tussen -20°C en 110°C. De serie wordt voornamelijk gespecificeerd in de voedselverwerking, het bottelen van dranken, verpakkingslijnen en farmaceutische apparatuur waar corrosiebestendigheid een inkoopvereiste is.

BELANGRIJKSTE KENMERKEN

RVS ringen en ballen

Bestand tegen herhaaldelijk wassen en chemisch contact zonder roest of putjes op de loopvlakken.

Excentrische vergrendelingskraag

De kraag draait op de binnenring om de as vast te klemmen, waardoor de installatie wordt vereenvoudigd en verwijdering mogelijk is zonder de afwerking van de as te beschadigen.

Sferische buitencontour

Past op concave kussenblokken en geflensde behuizingen, waardoor kleine scheefstanden van de as worden geabsorbeerd die anders de loopringrand zouden belasten.

Contactafdichting en voedselveilige vulling

Rubberen contactafdichtingen aan beide zijden blokkeren water en productresten, terwijl het voorgevulde H1-vet de hygiënische bedrijfsomstandigheden ondersteunt.

BESTELREFERENTIE

Boring diameter 12 mm – 50 mm

Buitendiameter 32 mm – 100 mm

Breedte 12 mm – 32 mm

Ring- en balmateriaal Roestvrij staal

Vergrendelingsmethode Excentrische kraag

Zegeling type 2RS contactrubber

Vet fill H1 voedingskwaliteit

Temperatuurbereik -20°C tot 110°C

Compatibiliteit van behuizing Kussenblok / geflensd

Verpakking Corrosiebestendig karton

SPECIFICATIEGEBIEDEN

Transportbanden voor voedselverwerking

Rol- en aandrijfasondersteuning op lijnen die regelmatig worden gereinigd met ontsmettingsmiddelen.

Lijnen voor het bottelen van dranken

Transport- en vulposities blootgesteld aan waternevel, siroopresten en reinigingschemicaliën.

Verpakkingsmachines

Sluit-, etiketteer- en kartonverpakkingseenheden waar vocht en productstof aanwezig zijn.

Farmaceutische apparatuur

Machines voor cleanrooms die corrosiebestendigheid en een lage deeltjesafscheiding uit bewegende delen nodig hebben.

Marine- en haveneenheden

Apparatuur voor dekbehandeling die wordt blootgesteld aan zoute lucht en periodiek contact met water.

Chemische verwerkingsaandrijvingen

Meng- en overdrachtapparatuur waarbij milde corrosieve media in contact komen met de behuizing.

AANKOOPVRAGEN

Waarin verschilt de excentrische kraag van de stelschroefvergrendeling?

De excentrische kraag draait op de binnenring en klemt de as rond de volledige omtrek ervan, waardoor de grijpkracht gelijkmatiger wordt verdeeld dan puntcontactstelschroeven. Dit vermindert het risico op asmarkering en maakt verwijdering mogelijk zonder krassen op het asoppervlak.

Kan de NA-serie in bestaande kussenblokbehuizingen worden geïnstalleerd?

Ja. De bolvormige buitencontour komt overeen met standaard concave behuizingsboringen, zodat het inzetstuk past op compatibele kussenblokken en flenseenheden. Controleer vóór montage de diameter van de behuizingsboring ten opzichte van de buitendiameter van het inzetstuk.

Welke smering wordt er in de fabriek aangebracht?

Elke eenheid wordt vóór het verzegelen verpakt met H1-voedselveilig vet. Het vulvolume wordt ingesteld op basis van de lagergrootte, zodat er geen extra smering nodig is vóór installatie aan de lijnzijde.

Welke roestvrijheidsgraad wordt gebruikt voor de ringen en kogels?

De ringen en kogels maken gebruik van een roestvrije lagerkwaliteit die is geselecteerd voor natte en licht corrosieve toepassingen. De exacte kwaliteit staat vermeld op het materiaalcertificaat dat bij elke zending wordt geleverd.

MAGAZIJN- EN MONTAGENOTITIES

Voorbereiding van de as

Reinig de as en verwijder bramen voordat u het lager plaatst. Oppervlaktedefecten onder de binnenring creëren lokale spanningspunten die de levensduur verkorten.

Kraag aanscherping

Draai de excentrische kraag in de draairichting van de as en draai de borgschroef vast. Controleer de zitpositie opnieuw na de eerste bedrijfsuren.

Controle van de boring van de behuizing

Controleer of de holle behuizingsboring schoon is en vrij van verharde resten. Vervuiling vermindert het zelfuitlijnende effect en verkort de levensduur van de wisselplaat.

Opslag

Houd de originele verpakking gesloten totdat deze aan de lijnzijde wordt uitgegeven. Bewaar uit de buurt van gechloreerde oplosmiddelen en hoge luchtvochtigheid om de roestvrijstalen afwerking te behouden.

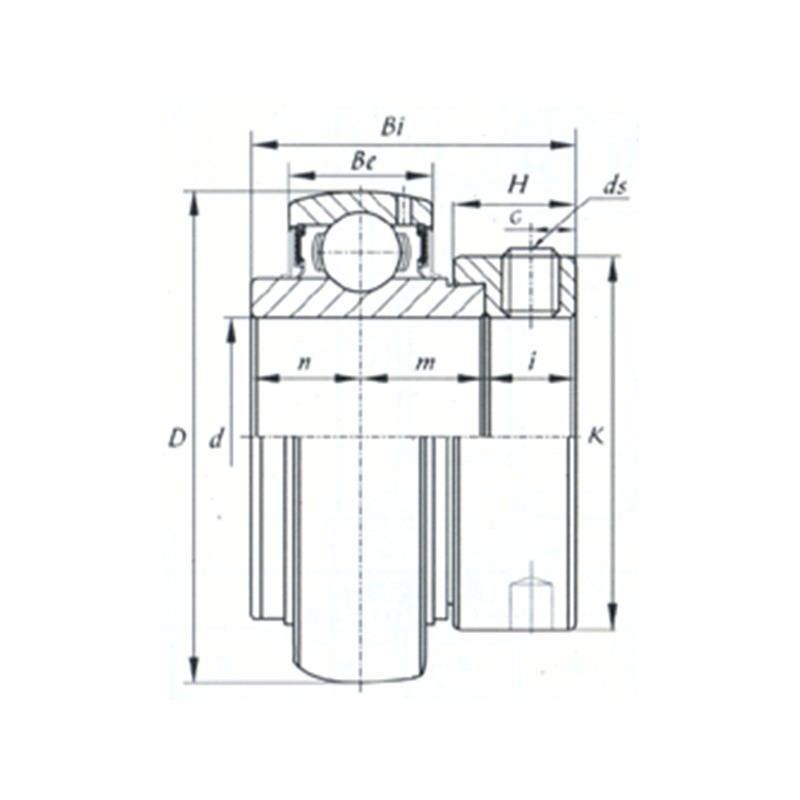

NA-serie roestvrijstalen inzetstuk excentrische vergrendelingskraag H1 voedselveilige vulling

Lager nr.	d		Afmetingen (mm)									Basisbelasting (kN)
Lager nr.	(mm)	(in.)	D	Wees	Bi	B1	n	K	H	G	ds	Dynamisch	Statisch
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
