CS-serie inzetlagers zijn hoogwaardige lagerontwerpen die veel worden gebruikt in een verscheidenheid aan machines en industriële apparatuur. Deze lagers combineren een diepgroefkogellager en behuizingsontwerp voor uitstekende draagvermogens en duurzaamheid. De CS-serie is gemaakt van hoogwaardige materialen, heeft een goede corrosieweerstand en slijtvastheid en is geschikt voor zware omgevingen zoals hoge temperaturen en hoge luchtvochtigheid. Bovendien zorgen de vereenvoudigde installatie- en onderhoudsprocessen ervoor dat gebruikers de apparatuur eenvoudig kunnen vervangen en onderhouden, waardoor de algehele efficiëntie van de apparatuur wordt verhoogd. CS-serie inzetlagers zijn ook verkrijgbaar in verschillende specificaties en maten om aan verschillende toepassingsbehoeften te voldoen en worden veel gebruikt in landbouwmachines, automatiseringsapparatuur en transportsystemen.
De roestvrijstalen kogellagers uit de CS-serie zijn ontworpen voor toepassingen waarbij corrosiebestendigheid, hygiëne en duurzaamheid van cruciaal belang zijn. Deze lagers zijn gemaakt van AISI 440C martensitisch roestvrij staal en bieden uitstekende weerstand tegen vocht, milde zuren en washdown-omgevingen zonder dat dit ten koste gaat van het draagvermogen. Het bolvormige ontwerp van de buitenring compenseert een verkeerde uitlijning van de as en onnauwkeurigheden bij de montage, terwijl het stelschroefvergrendelingsmechanisme zorgt voor een veilige bevestiging van de as. Uitgerust met 2RS-contactrubberafdichtingen aan beide zijden, houden de lagers smeermiddel vast en voorkomen ze het binnendringen van verontreinigingen in voedselverwerking, farmaceutische en maritieme toepassingen. De lagers zijn vooraf gesmeerd met voedselveilig vet (NSF H1 geregistreerd) voor direct contact met verbruiksproducten. De bedrijfstemperatuur varieert van -20°C tot 110°C, compatibel met wascycli bij hoge temperaturen. Verkrijgbaar in zowel inch- als metrische boringmaten voor directe vervanging in bestaande apparatuur.
AISI 440C is een martensitisch roestvrij staal met een hogere hardheid (58-60 HRC) en slijtvastheid vergeleken met 304 (austenitisch). 440C biedt een beter draagvermogen en een betere levensduur tegen vermoeiing, waardoor het de voorkeurskeuze is voor lagertoepassingen waarbij zowel corrosieweerstand als mechanische sterkte vereist zijn.
Ja, de CS-serie is ontworpen voor washdown-omgevingen met bedrijfstemperaturen tot 110°C. De 2RS-afdichtingen en het voedselveilige vet behouden de prestaties tijdens reinigingscycli bij hoge temperaturen. Voor continu gebruik boven 100°C dient u de fabrikant te raadplegen voor de vetkeuze.
Gebruik een momentsleutel met de aangegeven koppelwaarde (doorgaans 2-4 Nm voor kleinere maten, tot 8 Nm voor grotere lagers). Te strak aandraaien kan de binnenring vervormen, terwijl te strak aandraaien de as kan laten slippen. Gebruik altijd draadborgmiddel voor toepassingen met trillingen.
Ja, de CS-serie is verkrijgbaar met NSF H1-geregistreerd voedselveilig vet, waardoor het geschikt is voor incidentele toepassingen met voedselcontact. De roestvrijstalen constructie en het afgedichte ontwerp voorkomen verontreiniging van voedingsmiddelen met smeermiddelen.

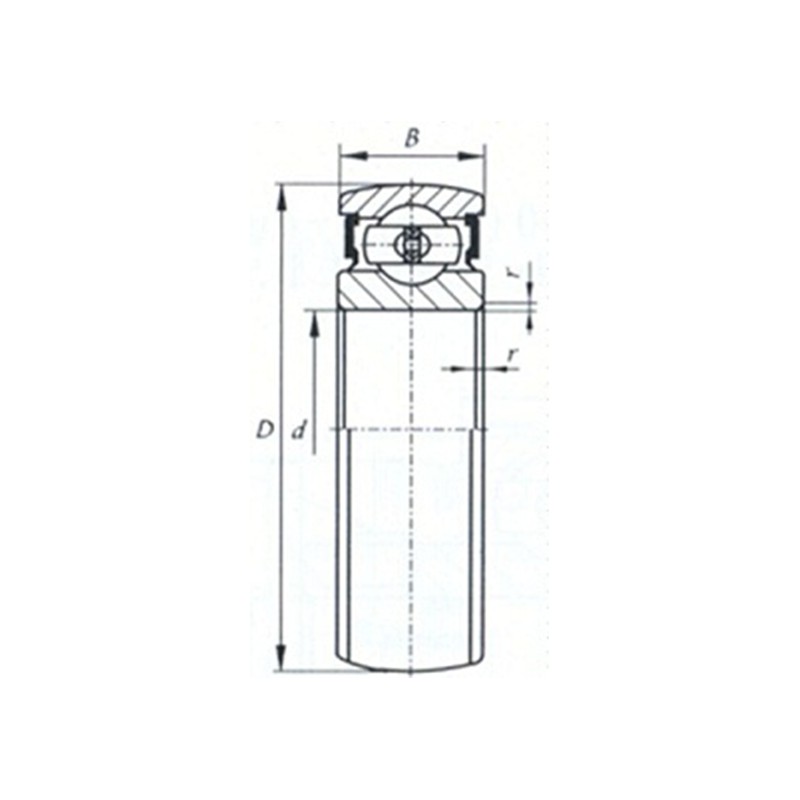

Productparameters
| Lageraanduiding | Afmeting (mm) | Basisbelastingswaarden (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
