Metrische serie flens miniatuur kogellagers zijn een soort lager dat veel wordt gebruikt in precisiemachines, vooral geschikt voor apparatuur met beperkte ruimte en hoge prestaties. Dergelijke lagers worden meestal vervaardigd van materialen van hoge kwaliteit om hun duurzaamheid en stabiliteit te waarborgen. Het flensontwerp biedt extra ondersteuning, vergemakkelijkt de installatie en kan ook de verplaatsing van het lager tijdens de werking effectief verminderen. Belangrijkste kenmerken van dit mini -kogellager zijn een lage wrijvingscoëfficiënt, hoge rotatiesnelheidcapaciteit en uitstekende belastingcapaciteit. Ze zijn geschikt voor verschillende toepassingen, zoals elektrische tools, robots, printers en kleine motoren. In termen van ontwerp besteden metrische serie flens miniatuur kogellagers ook aandacht aan details en zijn ze meestal beschikbaar in verschillende maten en configuraties om te voldoen aan de behoeften van verschillende apparatuur. Lagers zijn meestal vooraf gelimerd of verzegeld.
Productparameters

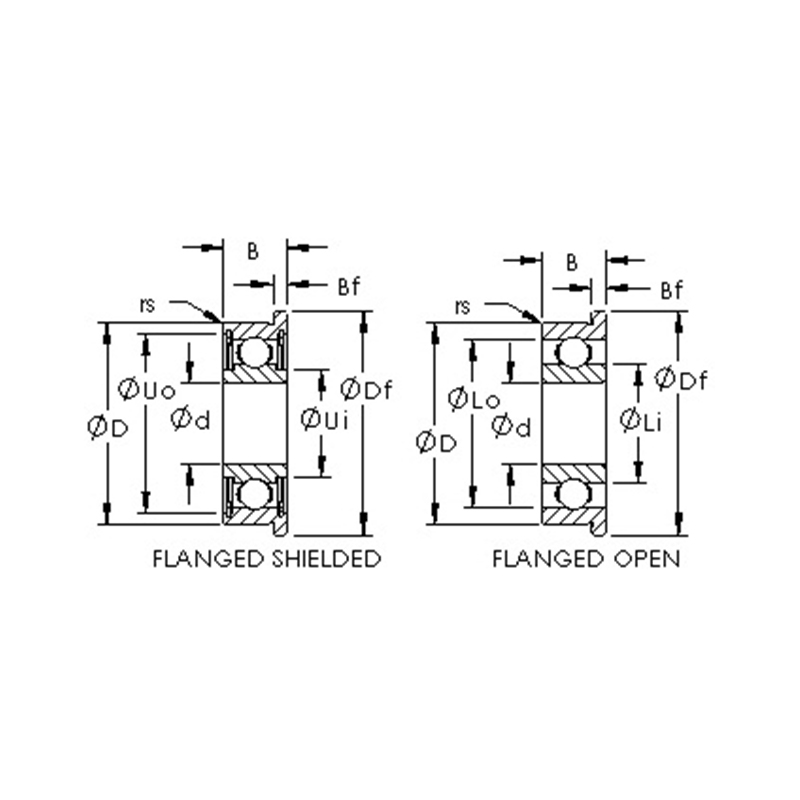

| ProDuctnummer | Lagertype | Afmetingen （mm） | Basisbelasting （n） | |||||
| d | D | B | DF | BF | Dynamische load rating (CR) | Statische load rating (Cor) | ||
| F691 | Open flense kogellagers | 1 | 4 | 1.6 | 5 | 0.5 | 120 | 30 |
| MF41X | Open flense kogellagers | 1.2 | 4 | 1.8 | 4.8 | 0.4 | 95 | 26 |
| F681X | Open flense kogellagers | 1.5 | 4 | 1.2 | 5 | 0.4 | 95 | 26 |
| F681XZZ | Verzegelde flensde kogellagers | 1.5 | 4 | 2 | 5 | 0.6 | 95 | 26 |
| F691X | Open flense kogellagers | 1.5 | 5 | 2 | 6.5 | 0.6 | 144 | 40 |
| F691XZZ | Verzegelde flensde kogellagers | 1.5 | 5 | 2.6 | 6.5 | 0.8 | 144 | 40 |
| F601X | Open flense kogellagers | 1.5 | 6 | 2.5 | 7.5 | 0.6 | 281 | 79 |
| F601XZZ | Verzegelde flensde kogellagers | 1.5 | 6 | 3 | 7.5 | 0.8 | 281 | 79 |
| F682 | Open flense kogellagers | 2 | 5 | 1.5 | 6.1 | 0.5 | 144 | 40 |
| F682 2rs | Verzegelde flensde kogellagers | 2 | 5 | 1.5 | 6.1 | 0.5 | 144 | 40 |
| F682zz | Verzegelde flensde kogellagers | 2 | 5 | 2.3 | 6.1 | 0.6 | 144 | 40 |
| MF52 | Open flense kogellagers | 2 | 5 | 2 | 6.2 | 0.6 | 144 | 40 |
| MF52 2RS | Verzegelde flensde kogellagers | 2 | 5 | 2 | 6.2 | 0.6 | 144 | 40 |
| MF52ZZ | Verzegelde flensde kogellagers | 2 | 5 | 2.5 | 6.2 | 0.6 | 144 | 40 |
| F692 | Open flense kogellagers | 2 | 6 | 2.3 | 7.5 | 0.6 | 281 | 79 |
| F692 2rs | Verzegelde flensde kogellagers | 2 | 6 | 3 | 7.5 | 0.8 | 281 | 79 |
| F692ZZ | Verzegelde flensde kogellagers | 2 | 6 | 3 | 7.5 | 0.8 | 281 | 79 |
| MF62 | Open flense kogellagers | 2 | 6 | 2.5 | 7.2 | 0.6 | 281 | 79 |
| MF62 2RS | Verzegelde flensde kogellagers | 2 | 6 | 2.5 | 7.2 | 0.6 | 281 | 79 |
| MF62ZZ | Verzegelde flensde kogellagers | 2 | 6 | 2.5 | 7.2 | 0.6 | 281 | 79 |
| MF72 | Open flense kogellagers | 2 | 7 | 2.5 | 8.2 | 0.6 | 328 | 103 |
| MF72 2RS | Verzegelde flensde kogellagers | 2 | 7 | 3 | 8.2 | 0.6 | 328 | 103 |
| MF72ZZ | Verzegelde flensde kogellagers | 2 | 7 | 3 | 8.2 | 0.6 | 328 | 103 |
| F602 | Open flense kogellagers | 2 | 7 | 2.8 | 8.5 | 0.7 | 328 | 103 |
| F602 2rs | Verzegelde flensde kogellagers | 2 | 7 | 2.8 | 8.5 | 0.7 | 328 | 103 |
| F602ZZ | Verzegelde flensde kogellagers | 2 | 7 | 3.5 | 8.5 | 0.9 | 328 | 103 |
| F682X | Open flense kogellagers | 2.5 | 6 | 1.8 | 7.1 | 0.5 | 178 | 59 |
| F682X 2RS | Verzegelde flensde kogellagers | 2.5 | 6 | 1.8 | 7.1 | 0.5 | 178 | 59 |
| F682XZZ | Verzegelde flensde kogellagers | 2.5 | 6 | 2.6 | 7.1 | 0.8 | 178 | 59 |
| F692X | Open flense kogellagers | 2.5 | 7 | 2.5 | 8.5 | 0.7 | 328 | 103 |
| F692X 2RS | Verzegelde flensde kogellagers | 2.5 | 7 | 3.5 | 8.5 | 0.9 | 328 | 103 |
| F692XZZ | Verzegelde flensde kogellagers | 2.5 | 7 | 3.5 | 8.5 | 0.9 | 328 | 103 |
| MF82X | Open flense kogellagers | 2.5 | 8 | 2.5 | 9.2 | 0.6 | 180 | 67 |
| MF82X 2RS | Verzegelde flensde kogellagers | 2.5 | 8 | 2.5 | 9.2 | 0.6 | 180 | 67 |
| MF82XZZ | Verzegelde flensde kogellagers | 2.5 | 8 | 2.5 | 9.2 | 0.6 | 180 | 67 |
| F602X | Open flense kogellagers | 2.5 | 8 | 2.8 | 9.5 | 0.7 | 469 | 142 |
| F602X 2RS | Verzegelde flensde kogellagers | 2.5 | 8 | 4 | 9.5 | 0.9 | 469 | 142 |
| F602XZZ | Verzegelde flensde kogellagers | 2.5 | 8 | 4 | 9.5 | 0.9 | 469 | 142 |
| MF63 | Open flense kogellagers | 3 | 6 | 2 | 7.2 | 0.6 | 178 | 59 |
| MF63 2RS | Verzegelde flensde kogellagers | 3 | 6 | 2 | 7.2 | 0.6 | 178 | 59 |
| MF63ZZ | Verzegelde flensde kogellagers | 3 | 6 | 2.5 | 7.2 | 0.6 | 178 | 59 |
| F683 | Open flense kogellagers | 3 | 7 | 2 | 8.1 | 0.5 | 264 | 90 |
| F683 2rs | Verzegelde flensde kogellagers | 3 | 7 | 3 | 8.1 | 0.8 | 264 | 90 |
| F683zz | Verzegelde flensde kogellagers | 3 | 7 | 3 | 8.1 | 0.8 | 264 | 90 |
| MF83 | Open flense kogellagers | 3 | 8 | 2.5 | 9.2 | 0.6 | 336 | 113 |
| MF83 2RS | Verzegelde flensde kogellagers | 3 | 8 | 2.5 | 9.2 | 0.6 | 336 | 113 |
| MF83ZZ | Verzegelde flensde kogellagers | 3 | 8 | 3 | 9.2 | 0.6 | 336 | 113 |
| F693 | Open flense kogellagers | 3 | 8 | 3 | 9.5 | 0.7 | 474 | 114 |
| F693 2rs | Verzegelde flensde kogellagers | 3 | 8 | 4 | 9.5 | 0.9 | 474 | 144 |
| F693zz | Verzegelde flensde kogellagers | 3 | 8 | 4 | 9.5 | 0.9 | 474 | 144 |
| MF93 | Open flense kogellagers | 3 | 9 | 2.5 | 10.2 | 0.6 | 485 | 151 |
| MF93 2R | Verzegelde flensde kogellagers | 3 | 9 | 2.5 | 10.2 | 0.6 | 485 | 151 |
| MF93ZZ | Verzegelde flensde kogellagers | 3 | 9 | 4 | 10.6 | 0.8 | 485 | 151 |
| F603 | Open flense kogellagers | 3 | 9 | 3 | 10.5 | 0.7 | 230 | 151 |
| F603 2rs | Verzegelde flensde kogellagers | 3 | 9 | 5 | 10.5 | 0.7 | 230 | 151 |
| F603zz | Verzegelde flensde kogellagers | 3 | 9 | 5 | 10.5 | 1 | 230 | 151 |
| F623 | Open flense kogellagers | 3 | 10 | 4 | 11.5 | 1 | 536 | 175 |
| F623 2rs | Verzegelde flensde kogellagers | 3 | 10 | 4 | 11.5 | 1 | 536 | 175 |
| F623zz | Verzegelde flensde kogellagers | 3 | 10 | 4 | 11.5 | 1 | 536 | 175 |
| MF74 | Open flense kogellagers | 4 | 7 | 2 | 8.2 | 0.6 | 264 | 92 |
| MF74 2RS | Verzegelde flensde kogellagers | 4 | 7 | 2 | 8.2 | 0.6 | 264 | 92 |
| MF74ZZ | Verzegelde flensde kogellagers | 4 | 7 | 2.5 | 8.2 | 0.6 | 217 | 86 |
| MF84 | Open flense kogellagers | 4 | 8 | 2 | 9.2 | 0.6 | 336 | 113 |
| MF84 2RS | Verzegelde flensde kogellagers | 4 | 8 | 2 | 9.2 | 0.6 | 336 | 113 |
| MF84ZZ | Verzegelde flensde kogellagers | 4 | 8 | 3 | 9.2 | 0.6 | 336 | 113 |
| F684 | Open flense kogellagers | 4 | 9 | 2.5 | 10.3 | 0.6 | 545 | 182 |
| F684 2rs | Verzegelde flensde kogellagers | 4 | 9 | 4 | 10.3 | 1 | 545 | 182 |
| F684ZZ | Verzegelde flensde kogellagers | 4 | 9 | 4 | 10.3 | 1 | 545 | 182 |
| MF104 | Open flense kogellagers | 4 | 10 | 3 | 11.2 | 0.6 | 604 | 218 |
| MF104 2RS | Verzegelde flensde kogellagers | 4 | 10 | 4 | 11.6 | 0.8 | 604 | 218 |
| MF104ZZ | Verzegelde flensde kogellagers | 4 | 10 | 4 | 11.6 | 0.8 | 604 | 218 |
| F694 | Open flense kogellagers | 4 | 11 | 4 | 12.5 | 1 | 814 | 280 |
| F694 2rs | Verzegelde flensde kogellagers | 4 | 11 | 4 | 12.5 | 1 | 814 | 280 |
| F694ZZ | Verzegelde flensde kogellagers | 4 | 11 | 4 | 12.5 | 1 | 814 | 280 |
| F604 | Open flense kogellagers | 4 | 12 | 4 | 13.5 | 1 | 814 | 280 |
| F604 2rs | Verzegelde flensde kogellagers | 4 | 12 | 5 | 13.5 | 1 | 814 | 280 |
| F604ZZ | Verzegelde flensde kogellagers | 4 | 12 | 5 | 13.5 | 1 | 814 | 280 |
| F624 | Open flense kogellagers | 4 | 13 | 5 | 15 | 1 | 1106 | 390 |
| F624 2rs | Verzegelde flensde kogellagers | 4 | 13 | 5 | 15 | 1 | 1106 | 390 |
| F624ZZ | Verzegelde flensde kogellagers | 4 | 13 | 5 | 15 | 1 | 1106 | 390 |
| F634 | Open flense kogellagers | 4 | 16 | 5 | 18 | 1 | 1139 | 418 |
| F634 2rs | Verzegelde flensde kogellagers | 4 | 16 | 5 | 18 | 1 | 1139 | 418 |
| F634ZZ | Verzegelde flensde kogellagers | 4 | 16 | 5 | 18 | 1 | 1139 | 418 |
| MF85 | Open flense kogellagers | 5 | 8 | 2 | 9.2 | 0.6 | 262 | 96 |
| MF85 2RS | Verzegelde flensde kogellagers | 5 | 8 | 2.5 | 9.2 | 0.6 | 185 | 72 |
| MF85ZZ | Verzegelde flensde kogellagers | 5 | 8 | 2.5 | 9.2 | 0.6 | 185 | 72 |
| MF95 | Open flense kogellagers | 5 | 9 | 2.5 | 10.2 | 0.6 | 366 | 135 |
| MF95 2RS | Verzegelde flensde kogellagers | 5 | 9 | 3 | 10.2 | 0.6 | 366 | 135 |
| MF95ZZ | Verzegelde flensde kogellagers | 5 | 9 | 3 | 10.2 | 0.6 | 366 | 135 |
| MF105 | Open flense kogellagers | 5 | 10 | 3 | 11.2 | 0.6 | 366 | 135 |
| MF105 2rs | Verzegelde flensde kogellagers | 5 | 10 | 4 | 11.6 | 0.8 | 366 | 135 |
| MF105ZZ | Verzegelde flensde kogellagers | 5 | 10 | 4 | 11.6 | 0.8 | 366 | 135 |
| MF115 2rs | Verzegelde flensde kogellagers | 5 | 11 | 4 | 12.6 | 0.8 | 609 | 226 |
| MF115ZZ | Afgeschermde flenzende kogellagers | 5 | 11 | 4 | 12.6 | 0.8 | 609 | 226 |
| MF115 | Open flense kogellagers | 5 | 11 | 4 | 12.6 | 0.8 | 609 | 226 |
| F685 | Open flense kogellagers | 5 | 11 | 3 | 12.5 | 0.8 | 609 | 226 |
| F685 2rs | Verzegelde flensde kogellagers | 5 | 11 | 5 | 12.5 | 1 | 609 | 226 |
| F685zz | Verzegelde flensde kogellagers | 5 | 11 | 5 | 12.5 | 1 | 609 | 226 |
| F695 | Open flense kogellagers | 5 | 13 | 4 | 15 | 1 | 916 | 346 |
| F695 2rs | Verzegelde flensde kogellagers | 5 | 13 | 4 | 15 | 1 | 916 | 346 |
| F695zz | Verzegelde flensde kogellagers | 5 | 13 | 4 | 15 | 1 | 916 | 346 |
| F605 | Open flense kogellagers | 5 | 14 | 5 | 16 | 1 | 1130 | 406 |
| F605 2rs | Verzegelde flensde kogellagers | 5 | 14 | 5 | 16 | 1 | 1130 | 406 |
| F605zz | Verzegelde flensde kogellagers | 5 | 14 | 5 | 16 | 1 | 1130 | 406 |
| F625 | Open flense kogellagers | 5 | 16 | 5 | 18 | 1 | 1470 | 540 |
| F625 2rs | Verzegelde flensde kogellagers | 5 | 16 | 5 | 18 | 1 | 1470 | 540 |
| F625zz | Verzegelde flensde kogellagers | 5 | 16 | 5 | 18 | 1 | 1470 | 540 |
| F635 | Open flense kogellagers | 5 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F635 2rs | Verzegelde flensde kogellagers | 5 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F635zz | Verzegelde flensde kogellagers | 5 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| MF106 | Open flense kogellagers | 6 | 10 | 2.5 | 11.2 | 0.6 | 422 | 174 |
| MF106 2rs | Verzegelde flensde kogellagers | 6 | 10 | 3 | 11.2 | 0.6 | 422 | 174 |
| MF106ZZ | Verzegelde flensde kogellagers | 6 | 10 | 3 | 11.2 | 0.6 | 422 | 174 |
| MF126 | Open flense kogellagers | 6 | 12 | 3 | 13.2 | 0.6 | 609 | 236 |
| MF126 2RS | Verzegelde flensde kogellagers | 6 | 12 | 4 | 13.6 | 0.8 | 609 | 236 |
| MF126ZZ | Verzegelde flensde kogellagers | 6 | 12 | 4 | 13.6 | 0.8 | 609 | 236 |
| F686 | Open flense kogellagers | 6 | 13 | 3.5 | 15 | 1 | 920 | 354 |
| F686 2rs | Verzegelde flensde kogellagers | 6 | 13 | 5 | 15 | 1.1 | 920 | 354 |
| F686ZZ | Verzegelde flensde kogellagers | 6 | 13 | 5 | 15 | 1.1 | 920 | 354 |
| F696 | Open flense kogellagers | 6 | 15 | 5 | 17 | 1.2 | 1139 | 418 |
| F696 2rs | Verzegelde flensde kogellagers | 6 | 15 | 5 | 17 | 1.2 | 1139 | 418 |
| F696ZZ | Verzegelde flensde kogellagers | 6 | 15 | 5 | 17 | 1.2 | 1139 | 418 |
| F606 | Open flense kogellagers | 6 | 17 | 6 | 19 | 1.2 | 1924 | 677 |
| F606 2rs | Verzegelde flensde kogellagers | 6 | 17 | 6 | 19 | 1.2 | 1924 | 677 |
| F606ZZ | Verzegelde flensde kogellagers | 6 | 17 | 6 | 19 | 1.2 | 1924 | 677 |
| F626 | Open flense kogellagers | 6 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F626 2rs | Verzegelde flensde kogellagers | 6 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F626ZZ | Verzegelde flensde kogellagers | 6 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| MF117 | Open flense kogellagers | 7 | 11 | 2.5 | 12.2 | 0.6 | 387 | 162 |
| MF117 2rs | Verzegelde flensde kogellagers | 7 | 11 | 3 | 12.2 | 0.6 | 387 | 162 |
| MF117ZZ | Verzegelde flensde kogellagers | 7 | 11 | 3 | 12.2 | 0.6 | 387 | 162 |
| MF137 | Open flense kogellagers | 7 | 13 | 3 | 14.2 | 0.6 | 460 | 221 |
| MF137 2RS | Verzegelde flensde kogellagers | 7 | 13 | 4 | 14.6 | 0.8 | 460 | 221 |
| MF137ZZ | Verzegelde flensde kogellagers | 7 | 13 | 4 | 14.6 | 0.8 | 460 | 221 |
| F687 | Open flense kogellagers | 7 | 14 | 3.5 | 16 | 1 | 997 | 410 |
| F687 2rs | Verzegelde flensde kogellagers | 7 | 14 | 5 | 16 | 1.1 | 997 | 410 |
| F687zz | Verzegelde flensde kogellagers | 7 | 14 | 5 | 16 | 1.1 | 997 | 410 |
| F697 | Open flense kogellagers | 7 | 17 | 5 | 19 | 1.2 | 1364 | 575 |
| F697 2rs | Verzegelde flensde kogellagers | 7 | 17 | 5 | 19 | 1.2 | 1364 | 575 |
| F697ZZ | Verzegelde flensde kogellagers | 7 | 17 | 5 | 19 | 1.2 | 1364 | 575 |
| F607 | Open flense kogellagers | 7 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F607 2rs | Verzegelde flensde kogellagers | 7 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F607ZZ | Verzegelde flensde kogellagers | 7 | 19 | 6 | 22 | 1.5 | 1986 | 717 |
| F627 | Open flense kogellagers | 7 | 22 | 7 | 25 | 1.5 | 2794 | 1103 |
| F627 2rs | Verzegelde flensde kogellagers | 7 | 22 | 7 | 25 | 1.5 | 2794 | 1103 |
| F627zz | Verzegelde flensde kogellagers | 7 | 22 | 7 | 25 | 1.5 | 2794 | 1103 |
| MF128 | Open flense kogellagers | 8 | 12 | 2.5 | 13.2 | 0.6 | 462 | 219 |
| MF128 2RS | Verzegelde flensde kogellagers | 8 | 12 | 3.5 | 13.6 | 0.8 | 462 | 219 |
| MF128ZZ | Verzegelde flensde kogellagers | 8 | 12 | 3.5 | 13.6 | 0.8 | 462 | 219 |
| MF148 | Open flense kogellagers | 8 | 14 | 3.5 | 15.6 | 0.8 | 695 | 309 |
| MF148 2RS | Verzegelde flensde kogellagers | 8 | 14 | 4 | 15.6 | 0.8 | 695 | 309 |
| MF148ZZ | Verzegelde flensde kogellagers | 8 | 14 | 4 | 15.6 | 0.8 | 695 | 309 |
| F688 | Open flense kogellagers | 8 | 16 | 4 | 18 | 1 | 1064 | 474 |
| F688 2rs | Verzegelde flensde kogellagers | 8 | 16 | 5 | 18 | 1.1 | 1064 | 474 |
| F688zz | Verzegelde flensde kogellagers | 8 | 16 | 5 | 18 | 1.1 | 1064 | 474 |
| F698 | Open flense kogellagers | 8 | 19 | 6 | 22 | 1.5 | 1902 | 734 |
| F698 2rs | Verzegelde flensde kogellagers | 8 | 19 | 6 | 22 | 1.5 | 1902 | 734 |
| F698ZZ | Verzegelde flensde kogellagers | 8 | 19 | 6 | 22 | 1.5 | 1902 | 734 |
| F608 | Open flense kogellagers | 8 | 22 | 7 | 25 | 1.5 | 2799 | 1103 |
| F608 2rs | Verzegelde flensde kogellagers | 8 | 22 | 7 | 25 | 1.5 | 2799 | 1103 |
| F608ZZ | Verzegelde flensde kogellagers | 8 | 22 | 7 | 25 | 1.5 | 2799 | 1103 |
| F679 | Open flense kogellagers | 9 | 14 | 3 | 15.5 | 0.8 | 781 | 374 |
| F679 2rs | Verzegelde flensde kogellagers | 9 | 14 | 4.5 | 15.5 | 0.8 | 781 | 374 |
| F679zz | Verzegelde flensde kogellagers | 9 | 14 | 4.5 | 15.5 | 0.8 | 781 | 374 |
| F689 | Open flense kogellagers | 9 | 17 | 4 | 19 | 1 | 1128 | 534 |
| F689 2rs | Verzegelde flensde kogellagers | 9 | 17 | 5 | 19 | 1.1 | 1128 | 534 |
| F689zz | Verzegelde flensde kogellagers | 9 | 17 | 5 | 19 | 1.1 | 1128 | 534 |
| F699 | Open flense kogellagers | 9 | 20 | 6 | 23 | 1.5 | 2097 | 865 |
| F699 2rs | Verzegelde flensde kogellagers | 9 | 20 | 6 | 23 | 1.5 | 2097 | 865 |
| F699zz | Verzegelde flensde kogellagers | 9 | 20 | 6 | 23 | 1.5 | 2097 | 865 |
| F609 | Open flense kogellagers | 9 | 24 | 7 | 27 | 1.5 | 2853 | 1155 |
| F609 2rs | Verzegelde flensde kogellagers | 9 | 24 | 7 | 27 | 1.5 | 2853 | 1155 |
| F609zz | Afgesloten flensde kogellagers | 9 | 24 | 7 | 27 | 1.5 | 2853 | 1155 |
Over ons Yinin
Industriële toepassingen
Nieuws en informatie
Neem contact met ons op
Technisch advies
Oplossingen op maat
Continue R&D
Kwaliteitscontrole
Technische ondersteuning en training
Snelle reactie
Als u technisch advies of feedback heeft, zullen wij u zo snel mogelijk een professioneel antwoord sturen!
Neem contact met ons op
Tel: +86-13916786238
Fax: +86-21-68551629
Email: [email protected]
Add: Huangxu Industrial Area, Dantu, Zhenjiang City, Provincie Jiangsu, China
Industrie
