Uitgebreide serie flens miniatuur kogellagers zijn een mechanische component die veel wordt gebruikt in precisieapparatuur, met efficiënte rotatieprestaties en uitstekende belastingcapaciteit. Dit soort lagers bestaat meestal uit een binnenring, een buitenring, rollende elementen (ballen) en een kooi. De buitenring heeft een flensontwerp om de installatie te vergemakkelijken en de stabiliteit van de lager tijdens de werking te waarborgen. Vanwege hun compacte grootte wordt dit type miniatuur kogellager vaak gebruikt in elektronische apparatuur, modellen, auto's en andere kleine machines. De uitgebreide serie is ontworpen om een grotere stijfheid en sterkte te bieden in een compacte ruimte voor snelle en zeer nauwkeurige toepassingen. Bovendien verminderen hoogwaardige materialen en smeermiddelen de wrijving en verlengen de levensduur. Gebruikers moeten aandacht besteden aan de grootte, laadcapaciteit en snelheid van het lager bij het selecteren om aan specifieke applicatiebehoeften te voldoen.
Productparameters

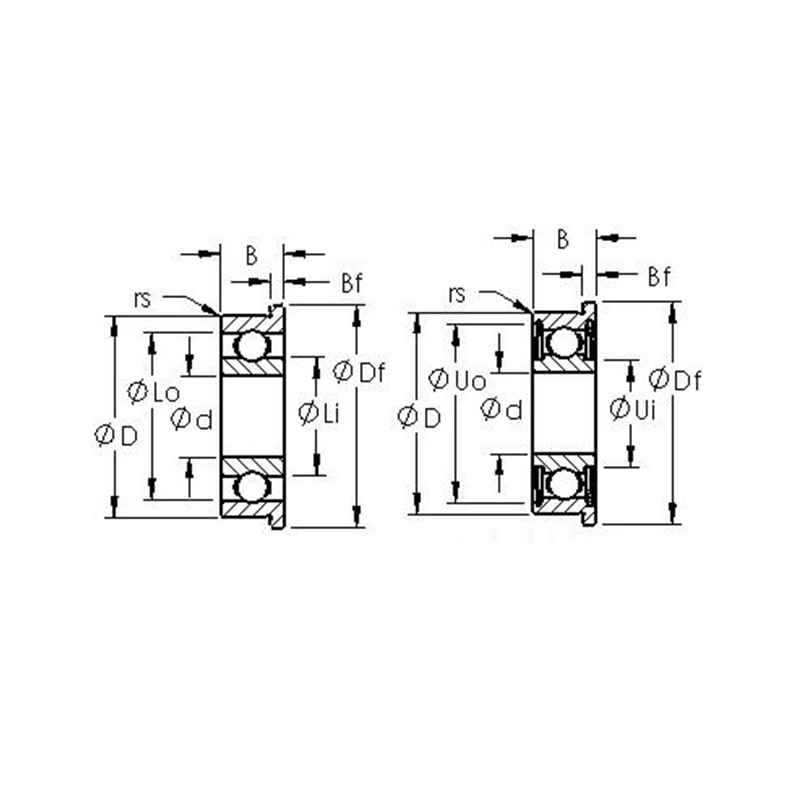

| Referentietype | Boordiameter | O.D. | Flens | Open lager | Afgeschermd lager | ||||||
| R (min) | O.D. | Buitenste breedte | Binnenste breedte | Flensbreedte | Referentietype | Buitenste breedte | Binnenste breedte | Flensbreedte | |||
| Frw0zz | 1.191 | 3.967 | 5.156 | 0.1 | 1.588 | 2.38 | 0.33 | FRW0 | 2.38 | 3.175 | |
| Frw1zz | 1.397 | 4.763 | 5.944 | 0.1 | 1.984 | 2.779 | 0.584 | FRW1 | 2.779 | 3.571 | 0.787 |
| FRW1-4ZZ | 1.984 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW1-4 | 3.571 | 4.366 | 0.787 |
| FRW133ZZ | 2.38 | 4.763 | 5.944 | 0.1 | 1.588 | 2.38 | 0.457 | FRW133 | 2.38 | 3.175 | 0.787 |
| FRW1-5ZZ | 2.38 | 7.938 | 9.119 | 0.15 | 2.779 | 3.571 | 0.584 | FRW1-5 | 3.571 | 4.366 | 0.787 |
| FRW144ZZ | 3.175 | 6.35 | 7.518 | 0.1 | 2.38 | 3.175 | 0.584 | FRW144 | 2.779 | 3.571 | 0.787 |
| FRW2-5ZZ | 3.175 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW2-5 | 3.571 | 4.366 | 0.787 |
| FRW2-6ZZ | 3.175 | 9.525 | 10.719 | 0.15 | 2.779 | 3.571 | 0.584 | FRW2-6 | 3.571 | 4.366 | 0.787 |
| FRW2ZZ | 3.175 | 9.525 | 11.176 | 0.3 | 3.967 | 4.763 | 0.762 | FRW2 | 3.967 | 4.763 | 0.762 |
| FRW155ZZ | 3.967 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW155 | 3.175 | 3.967 | 0.914 |
| FRW156ZZ | 4.763 | 7.938 | 9.119 | 0.1 | 2.779 | 3.571 | 0.584 | FRW156 | 3.175 | 3.967 | 0.914 |
| FRW166ZZ | 4.763 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW166 | 3.175 | 3.967 | 0.787 |
| Frw3zz | 4.763 | 12.7 | 14.351 | 0.3 | 3.967 | 4.763 | 1.067 | FRW3 | 4.978 | 5.773 | 1.067 |
| FRW168ZZ | 6.35 | 9.525 | 10.719 | 0.1 | 3.175 | 3.967 | 0.584 | FRW168 | 3.175 | 3.967 | 0.889 |
| FRW188ZZ | 6.35 | 12.7 | 13.894 | 0.15 | 3.175 | 3.967 | 0.584 | FRW188 | 4.763 | 5.558 | 1.143 |
| FRW4ZZ | 6.35 | 15.875 | 17.526 | 0.3 | 4.978 | 5.773 | 1.067 | FRW4 | 4.978 | 5.773 | 1.067 |
| Frw1810 ZZ | 7.938 | 12.7 | 13.894 | 0.15 | 3.967 | 4.763 | 0.33 | FRW1810 | 3.967 | 4.763 | 0.33 |
