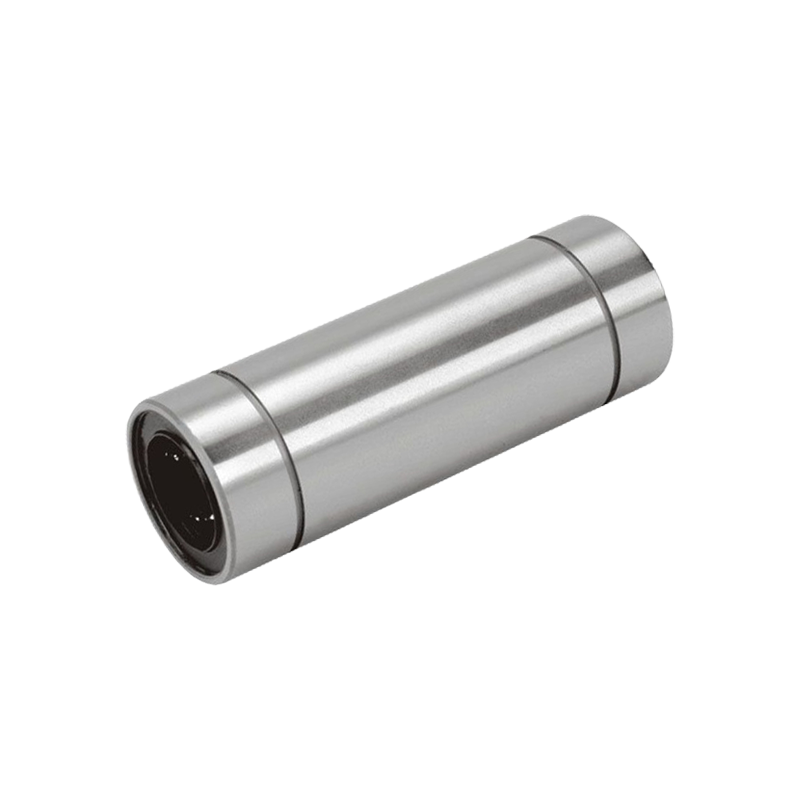

Het dubbelbrede lineaire kogellager uit de LME..LUU-serie is een krachtig lineair bewegingsonderdeel dat is ontworpen om zware belastingen en hoge snelheden te weerstaan. Deze serie producten heeft een structuur met dubbele breedte, wat zorgt voor een groter draagvermogen en een hogere stabiliteit, en is geschikt voor gebruik in zware omgevingen. LME..LUU-lagers bevatten uiterst nauwkeurige bollen aan de binnenkant, die zorgen voor een soepele beweging en lage wrijvingscoëfficiënten, waardoor de efficiëntie en levensduur van mechanische apparatuur worden verbeterd. Dit soort lager is eenvoudig te installeren en vereist weinig onderhoud, en wordt veel gebruikt in automatiseringsapparatuur, robots, CNC-bewerkingsmachines en andere precisiemachines. Door zijn superieure ontwerp verkleint de LME..LUU-serie effectief de openingen tussen bewegende delen en verbetert de algehele bewegingsnauwkeurigheid en betrouwbaarheid. Het is een onmisbaar sleutelcomponent in de moderne industrie.
De LME..LUU-serie is een dubbelbreed lineair kogellager dat speciaal is ontworpen voor automatische transmissietoepassingen waarbij nauwkeurige lineaire beweging en een hoog draagvermogen vereist zijn. De verlengde lengte-diameterverhouding zorgt voor een grotere momentweerstand en draagvermogen in vergelijking met standaard lagers met enkele breedte. Uitgerust met LUU-afdichtingen (dual-lip urethaan) aan beide uiteinden, houdt het lager effectief smeermiddel vast en voorkomt het binnendringen van transmissievloeistofverontreinigingen en metaalafval. Het nauwkeurige balcirculatiecircuit zorgt voor een soepele beweging met lage wrijving en een consistente rolweerstand over de volledige slag. Deze serie is vervaardigd uit gehard lagerstaal met geslepen loopvlakken en is ontworpen om bestand te zijn tegen de oscillerende beweging en variabele belastingsomstandigheden die voorkomen in kleplichaammechanismen, schakelvorkgeleiders en koppelingsactuatoren. Het bedrijfstemperatuurbereik reikt van -20°C tot 100°C, compatibel met standaard automatische transmissievloeistoffen.
De dubbelbrede configuratie zorgt voor een groter laadvermogen en een verbeterde momentweerstand dankzij de langere lengte-diameterverhouding. Hierdoor kan het lager hogere radiale belastingen aan en is het beter bestand tegen kantelmomenten in automatische transmissietoepassingen waarbij de ruimtebeperkingen de lengte van de behuizing beperken.
LUU-zegels are dual-lip urethane seals that provide enhanced protection against transmission fluid contaminants and metallic debris. The urethane material offers excellent resistance to ATF (Automatic Transmission Fluid) and maintains sealing performance across the full operating temperature range.
Aanbevolen schachthardheid is 60-64 HRC met een oppervlakteruwheid Ra ≤ 0,2 µm. Dit zorgt voor een optimaal rolcontact en verlengt de levensduur van zowel het lager als de as in automatische transmissieomgevingen.
LME..LUU-lagers zijn vooraf gesmeerd met transmissiecompatibel vet. Het nasmeerinterval is afhankelijk van de slagfrequentie en de mate van vervuiling van de omgeving. Voor toepassingen met hoge cycli wordt periodieke hersmering via de afdichtingslip aanbevolen met behulp van compatibel vet.
Productparameters

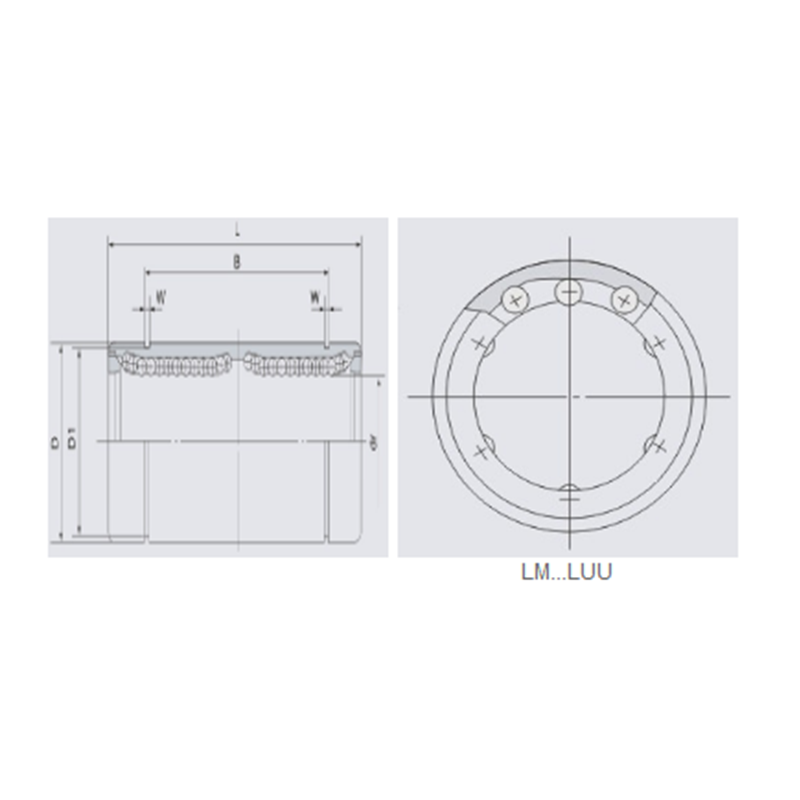

| Lagernummer | Nominale asdiameter | dr | Belangrijke afmetingen en tolerantie | Excentriciteit | Basisbelastingswaarde (kN) | Gewicht (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME…LUU | Balcircuit | mm | mm | Tolerantie | D mm | Tolerantie(μm) | L mm | Tolerantie(μm) | B mm | Tolerantie(μm) | B(mm) | D1(mm) | Dynamisch | Statisch | ||
| LME8LUU | 4 | 8 | 8 | -9 | 16 | 0/-9 | 46 | 0/-300 | 33 | 0/-300 | 1.1 | 15.2 | 15 | 421 | 804 | 40 |
| LME12LUU | 4 | 12 | 12 | -9 | 22 | 0/-11 | 61 | 0/-300 | 45.8 | 0/-300 | 1.3 | 21 | 15 | 813 | 1570 | 80 |
| LME16LUU | 5 | 16 | 16 | -11 | 26 | 0/-11 | 68 | 0/-300 | 49.8 | 0/-300 | 1.3 | 24.9 | 15 | 921 | 1780 | 115 |
| LME20LUU | 5 | 20 | 20 | -11 | 32 | 0/-13 | 80 | 0/-300 | 61 | 0/-300 | 1.6 | 30.5 | 17 | 1370 | 2740 | 180 |
| LME25LUU | 6 | 25 | 25 | -6,5 | 40 | 0/-13 | 112 | 0/-400 | 82 | 0/-400 | 1.85 | 38 | 17 | 1570 | 3140 | 430 |
| LME30LUU | 6 | 30 | 30 | -6,5 | 47 | 0/-13 | 123 | 0/-400 | 104.2 | 0/-400 | 1.85 | 44.5 | 17 | 2500 | 5490 | 615 |
| LME40LUU | 6 | 40 | 40 | -4 | 62 | 0/-15 | 151 | 0/-400 | 121.2 | 0/-400 | 2.15 | 59 | 20 | 3430 | 840 | 1400 |
| LME50LUU | 6 | 50 | 50 | -4 | 75 | 0/-15 | 192 | 0/-400 | 155.2 | 0/-400 | 2.65 | 72 | 20 | 680 | 15900 | 2320 |
| LME60LUU | 6 | 60 | 60 | -4 | 90 | 0/-20 | 209 | 0/-400 | 170 | 0/-400 | 3.15 | 86.5 | 25 | 7550 | 200 | 3920 |
