Maatwerk QJ300-serie Angular Contact kogellagers met dubbele rij Fabrikant, Fabriek

QJ300-serie

De QJ300-serie hoekcontactkogellagers met dubbele rij zijn nauwkeurig ontworpen roterende componenten die zijn ontworpen om gelijktijdige radiale en axiale belastingen in beide richtingen op te vangen. Structureel komt deze serie overeen met twee hoekcontactkogellagers met één rij, gerangschikt in een back-to-back-configuratie, geïntegreerd in een compact ontwerp uit één stuk. De interne geometrie heeft een specifieke contacthoek die een hoge axiale stijfheid en de mogelijkheid om kantelmomenten te beheersen mogelijk maakt. Deze lagers zijn vervaardigd uit vacuümontgast chroomstaal (GCr15) en ondergaan gestandaardiseerde warmtebehandelingsprocessen om dimensionale stabiliteit en weerstand tegen vermoeidheid te garanderen. De QJ300-serie wordt gekenmerkt door zijn verminderde axiale ruimtebehoefte in vergelijking met gepaarde eenheden met één rij, waardoor het een essentieel onderdeel is voor industriële aandrijflijnoptimalisatie en snelle mechanische assemblages die stijve asondersteuning vereisen.

Stuur een aanvraag

DUBBELE RIJ · HOEKIG CONTACT

Technische specificaties en technisch overzicht: QJ300-serie hoekcontactkogellagers met dubbele rij

Belangrijkste technische voordelen

Bidirectionele axiale ondersteuning

Dankzij de dubbelrijige configuratie kan het lager de stuwkracht vanuit beide richtingen beheren zonder extra componenten.

Ruimte-efficiëntie

Het geïntegreerde ontwerp biedt een smallere breedte dan twee lagers met één rij, waardoor compacte behuizingsontwerpen mogelijk zijn.

Hoge belastingsdichtheid

Geoptimaliseerde loopbaankrommingen en kogelcomplementen maximaliseren de dynamische belastingswaarden binnen een standaard ISO 300-serie voetafdruk.

Operationele stijfheid

Minimale interne speling en hoge contacthoeken verbeteren de algehele stijfheid van het assysteem.

Belangrijkste productkenmerken

Parametercategorie	Technische specificatie
Materiaal	Lagerstaal met hoog koolstofgehalte (GCr15/SAE 52100)
Contacthoek	Standaard 30° / 40° opties
Precisieklasse	P6 (ABEC-3) / P5 (ABEC-5)
Materiaal kooi	Geperst staal / machinaal bewerkt messing / nylon (PA66)
Smeringstype	Open / Z (afgeschermd) / RS (afgedicht)
Interne ontruiming	C2 / C0 (normaal) / C3

Primaire toepassingsscenario's

Industriële pompen en compressoren
Beheer van axiale stuwkracht en radiale asafbuiging in apparatuur voor vloeistofbehandeling

Landbouwmachines
Ondersteuning voor wielnaven en PTO-units die worden blootgesteld aan multidirectionele belasting

Transmissiesystemen
Integratie in versnellingsbakken en reductoren waar nauwkeurige aspositionering onder belasting vereist is

Textiel- en drukapparatuur
Zorgt voor gesynchroniseerde beweging in hogesnelheidswalsen die lage trillingsniveaus vereisen

Behandelings- en onderhoudsprotocollen

Opslagomstandigheden

Lagers moeten worden opgeslagen in hun originele roestwerende verpakking in een droge, temperatuurgecontroleerde omgeving met een relatieve vochtigheid van niet meer dan 60%. Vermijd direct contact met vloeren of muren om vochtcondensatie te voorkomen. Controleer bij afgedichte lagers de productiedatum om de stabiliteit van het vet binnen de houdbaarheidstermijn te garanderen.

Installatie- en gebruiksopmerkingen

Toepassing forceren

Oefen tijdens de montage alleen druk uit op de ring die wordt gemonteerd (binnenring voor aspassingen, buitenring voor behuizingspassingen) om pekelvorming of schade aan de loopbaan te voorkomen.

Netheid

Handhaaf een verontreinigingsvrije werkruimte; microscopisch kleine deeltjes kunnen leiden tot voortijdige oppervlaktevermoeidheid en afbladderen.

Uitlijning

Nauwkeurige concentriciteit tussen as en behuizing is verplicht, omdat hoekcontactlagers gevoelig zijn voor ernstige verkeerde uitlijning, wat een ongelijkmatige verdeling van de belasting veroorzaakt.

Smeerbeheer

Zorg er bij open-type lagers voor dat het smeermiddel compatibel is met de bedrijfstemperatuur en rotatiesnelheid van de specifieke toepassing.

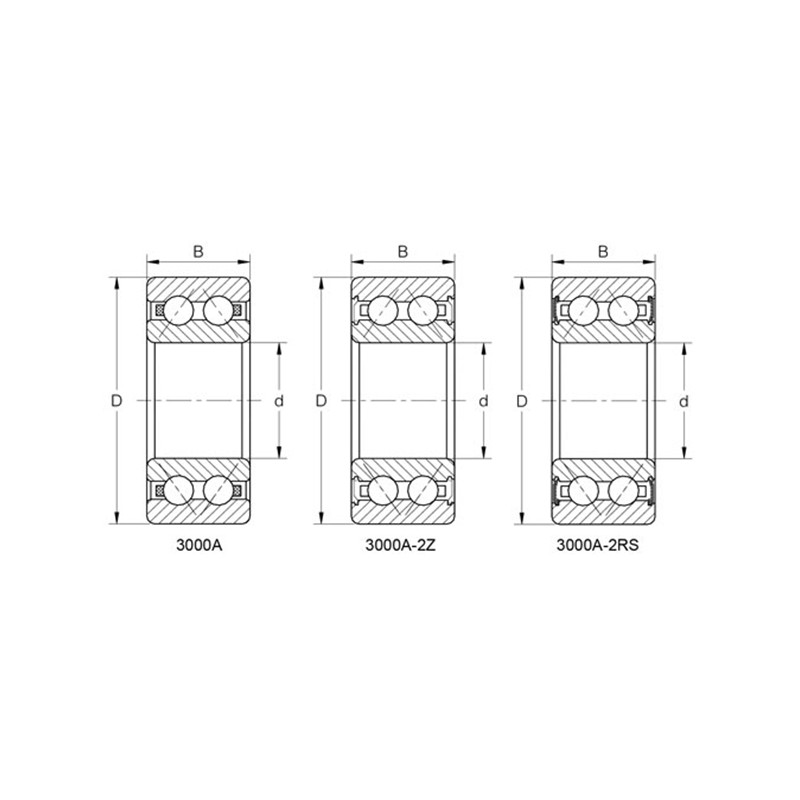

Benaming	Belangrijkste afmetingen (mm)				Basisbelastingsclassificaties (KN)		Basisladingsclassificaties (kgf)		Beperkingssnelheid (tpm)		Afstand actiepunt	Installatieafmetingen (mm)			Gewicht
Benaming	d	D	B	r(min)	Cr	Cor	Cr	Cor	Vet	Olie	a0(mm)	da(min)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
