3000A-2Z-serie

Het hoekcontactkogellager met dubbele rij uit de 3000A-2Z-serie is een krachtig lager dat veel wordt gebruikt in elektromechanische apparatuur, auto's en industriële machines. Deze serie lagers heeft een dubbelrijig ontwerp, is bestand tegen hogere axiale en radiale belastingen en is geschikt voor gebruik onder hoge snelheden en zware belasting. Dankzij de hoekige contactstructuur kan het lager spanning effectief verspreiden, wrijving verminderen en de duurzaamheid verbeteren bij belasting. De lagers uit de 3000A-2Z-serie zijn ook uitgerust met stofkappen (2Z), die effectief voorkomen dat vuil en onzuiverheden de binnenkant van de lagers binnendringen en hun levensduur verlengen. Bovendien heeft dit lager uitstekende prestaties op het gebied van nauwkeurigheid en stijfheid, waardoor het geschikt is voor toepassingen met hoge precisie.

Stuur een aanvraag

DUBBELE RIJ · 30° CONTACT · ZZ AFGESCHERMD

3000A-2Z Dubbele rij hoekcontactkogellagers

30° contacthoek ZZ metalen schilden voorgesmeerd

De dubbele rij hoekcontactkogellagers uit de 3000A-2Z-serie zijn ontworpen voor toepassingen die een hoge axiale en radiale belastingscapaciteit vereisen binnen een compact axiaal omhulsel. De configuratie met dubbele rij biedt bidirectionele axiale ondersteuning terwijl de breedte behouden blijft in vergelijking met gepaarde lagers met één rij. De contacthoek van 30° optimaliseert de balans tussen axiale stijfheid en radiale belastbaarheid. Uitgerust met 2Z metalen schilden aan beide zijden, bieden deze lagers effectieve bescherming tegen grote deeltjes terwijl ze een laag wrijvingskoppel behouden. De lagers zijn vooraf gesmeerd met hoogwaardig lithiumvet en bieden een onderhoudsvrije werking voor langere onderhoudsintervallen. De bedrijfstemperatuur varieert van -30°C tot 110°C. Typische toepassingen zijn onder meer pompen, versnellingsbakken, elektromotoren en industriële machines waarbij ruimte-efficiëntie en een hoog draagvermogen essentieel zijn.

Bidirectionele axiale ondersteuning

De configuratie met dubbele rij biedt axiale belastingscapaciteit in beide richtingen, waardoor de noodzaak voor gepaarde lagers met één rij wordt geëlimineerd.

Geoptimaliseerde contacthoek

30° contacthoek delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

2Z-afschermingssysteem

Metalen schilden aan beide zijden bieden effectieve bescherming tegen grote deeltjes terwijl het wrijvingskoppel laag blijft.

Compacte axiale breedte

Het smalle ontwerp past in beperkte axiale ruimtes en biedt tegelijkertijd het draagvermogen van twee eenrijige lagers.

Technische specificaties

Boringdiameter d 10 mm - 40 mm

Buitendiameter D 30 mm - 80 mm

Breedte B 14 mm - 28 mm

Contacthoek 30° nominaal

Dynamische belasting C 8,2 kN - 32,5 kN

Statische belasting C0 5,6 kN - 22,8 kN

Snelheidslimiet (vet) 6000 - 16000 tpm

Afschermingstype 2Z (metalen schilden)

Precisiekwaliteit P0 / P5

Materiaal kooi Glasvezelversterkt PA66

Toepassingsscenario's

Industriële pompen

Centrifugaalpompen en verdringerpompen die axiale ondersteuning in twee richtingen vereisen.

Versnellingsbakken

Asondersteuning in reductieaandrijvingen en krachtoverbrengingssystemen met beperkte axiale ruimte.

Elektrische motoren

Motorassteun met voorspanningsregeling voor nauwkeurige rotorpositionering.

Landbouwmachines

Transportrollen en aandrijfassen in oogstmachines en tractoren.

Technische vragen

Wat is het verschil tussen 2Z- en 2RS-afdichting?

2Z verwijst naar metalen schilden aan beide zijden, die beschermen tegen grote deeltjes en een laag wrijvingskoppel bieden. 2RS verwijst naar rubberen contactafdichtingen aan beide zijden, die volledige afdichting bieden tegen vocht en verontreinigingen, maar met een hoger wrijvingskoppel.

Hoe stel ik de voorspanning in voor 3000A-2Z-lagers?

3000A-2Z-lagers worden geleverd met interne voorspanningsinstellingen die zijn geoptimaliseerd voor typische toepassingen. Raadpleeg de fabrikant voor specifieke vereisten voor de voorspanning. In de meeste gevallen is het lager ontworpen voor standaardvoorspanning, zonder dat extra afstelling nodig is.

Kunnen 3000A-2Z-lagers een verkeerde uitlijning opvangen?

Hoekcontactlagers hebben een beperkt vermogen tot uitlijning. De maximaal aanbevolen hoekafwijking is minder dan 0,05 graden. Voor toepassingen met verkeerde uitlijning kunt u tonlagers of zelfinstellende kogellagers overwegen.

Montage

Oefen gelijkmatig kracht uit op de ring die wordt gemonteerd. Gebruik een pers met geschikte steunhulzen. Oefen geen kracht uit via rolelementen.

Overweging vooraf laden

Overmatige voorbelasting kan oververhitting en voortijdige vermoeidheid veroorzaken. Volg de specificaties van de fabrikant voor de behuizing en aspassingen.

Opslag

Bewaren in de originele verpakking op een droge, schone plaats met stabiele temperatuur. Vermijd blootstelling aan corrosieve atmosferen.

Smering

Voorgesmeerd voor het leven. Geen initiële smering vereist. Raadpleeg voor zware omstandigheden de fabrikant voor nasmeringsopties.

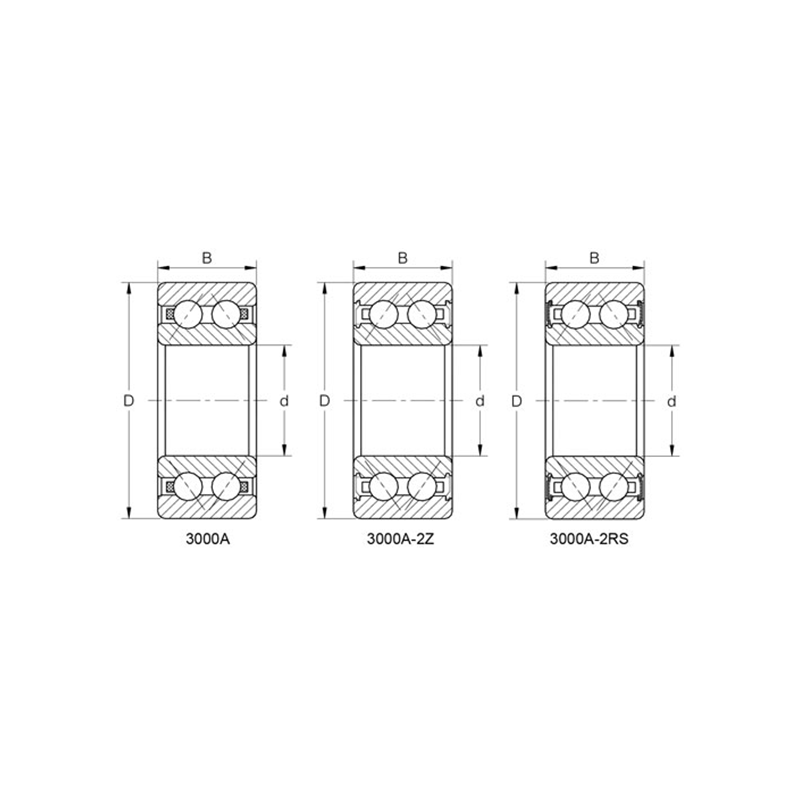

Benaming	Belangrijkste afmetingen (mm)			Basisbelastingswaarden (KN)		Beperkte snelheid (tpm)		Gewicht
Benaming	d	D	B	Dynamisch (Cr)	Statisch(Cor)	Vet	Olie	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
