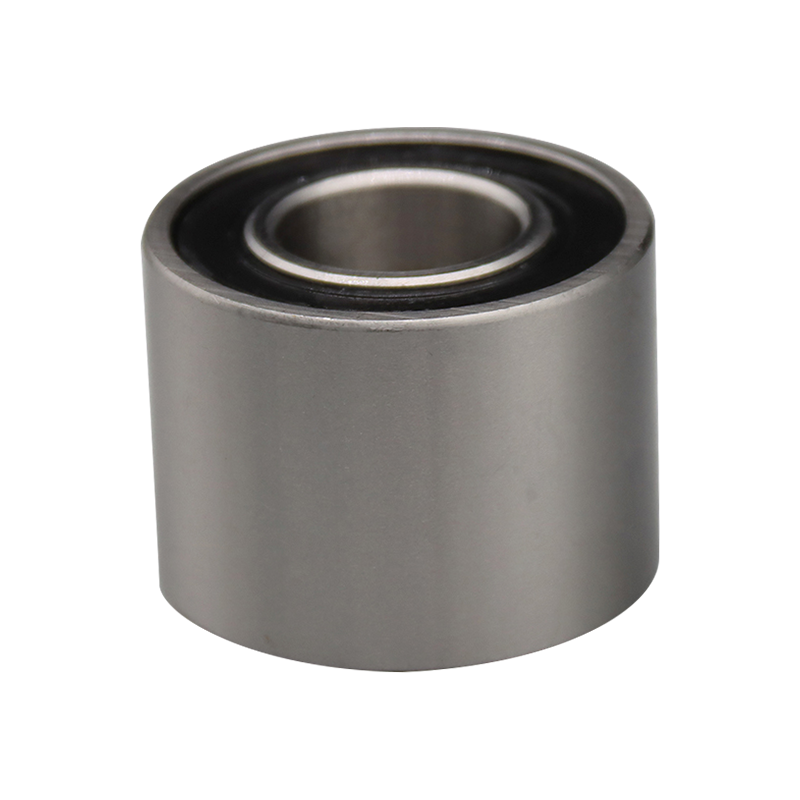

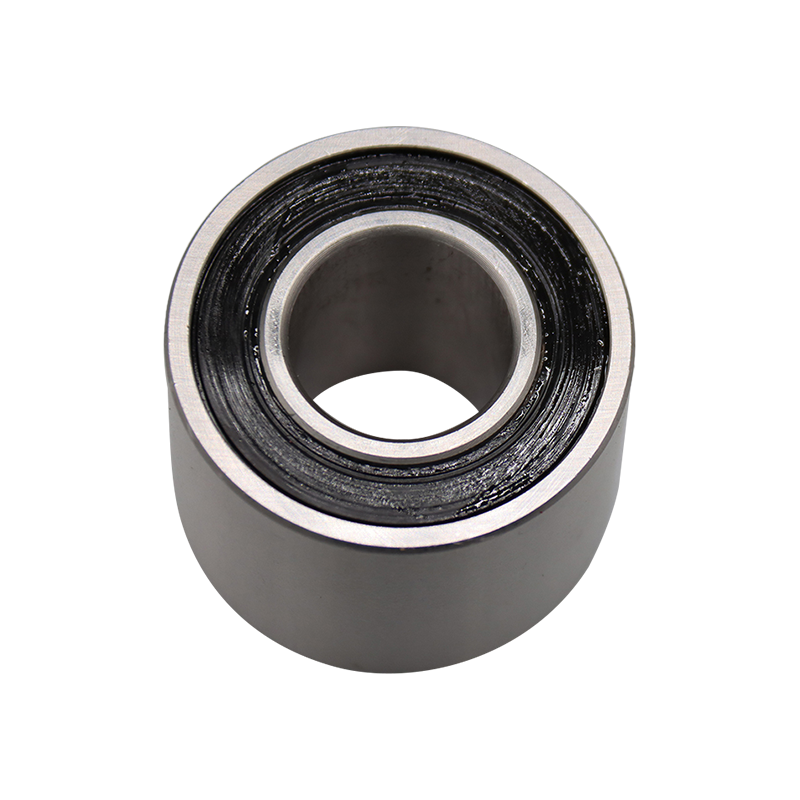

Maatwerk 3000A-2RS-serie Angular Contact kogellagers met dubbele rij Fabrikant, Fabriek

3000A-2RS-serie

De hoekcontactkogellagers uit de 3000A-2RS-serie zijn hoogwaardige lagers die zijn ontworpen om gelijktijdige radiale en axiale belastingen te weerstaan. Het unieke ontwerp met dubbele rij biedt een hoger draagvermogen en stabiliteit en is geschikt voor gebruik bij toepassingen met hoge belasting en hoge snelheden. Deze serie lagers is gemaakt van hoogwaardige materialen en is slijtvast en corrosiebestendig om een langdurige en betrouwbare werking te garanderen. De contacthoek van de binnen- en buitenringen van het lager is nauwkeurig ontworpen om de belasting effectief te verdelen, waardoor de levensduur wordt verlengd. Bovendien voorkomt het 2RS-afdichtingsontwerp effectief dat verontreinigingen de binnenkant van het lager binnendringen en wordt de onderhoudsfrequentie verminderd. Dit soort lager wordt veel gebruikt in de auto-industrie, werktuigmachines, windenergieopwekking en andere mechanische apparatuur. Het heeft uitstekende prestaties en stabiliteit en kan voldoen aan de behoeften van verschillende werkomstandigheden.

Stuur een aanvraag

DUBBELE RIJ · 30° CONTACTHOEK · 2RS VERZEGELD

3000A-2RS Dubbele rij hoekcontactkogellagers

30° contacthoek dubbel verzegeld voorgesmeerd P5-precisie

Geïntegreerd ontwerp met dubbele rij De 3000A-2RS-serie bevat twee rijen kogels in één enkele eenheid, waardoor ondersteuning voor hoge radiale belastingen mogelijk is en tegelijkertijd bidirectionele axiale krachten worden beheerd.

Geoptimaliseerde contacthoek Ontworpen met een nominale contacthoek van 30°, voor evenwichtige prestaties tussen axiale stijfheid en radiale belastingscapaciteit voor veelzijdige toepassingen.

Integraal afdichtingssysteem Uitgerust met 2RS-contactrubberafdichtingen aan beide zijden, behoudt het lager de smering en voorkomt het binnendringen van verontreinigingen in stoffige of natte omgevingen.

Fabriekssmering Voorgevuld met hoogwaardig vet op lithiumbasis, geschikt voor bedrijfstemperaturen van -30°C tot 110°C, waardoor de onderhoudsfrequentie wordt verminderd.

Technische parameters

Boringdiameter d 10 mm - 40 mm

Buitendiameter D 26 mm - 72 mm

Breedte B 12 mm - 24 mm

Contacthoek 30° nominaal

Dynamische belasting C 7,6 kN - 28,5 kN

Statische belasting C0 5,2 kN - 20,8 kN

Snelheidslimiet (vet) 8000 - 18000 tpm

Afdichtingstype 2RS (contactrubber)

Precisiekwaliteit P0 / P5

Materiaal kooi Glasvezelversterkt PA66

Typische toepassingen

W Waterpompen Koelmiddelcirculatiepompen in automobiel- en industriële systemen.

G Versnellingsbakken Steunassen in lichte tandwielreductiekasten.

M Motoren Elektromotoren en generatoren die een nauwkeurige positionering van de as vereisen.

A Landbouwapparatuur Onderdelen van oogstmachines en aftakasaandrijfsystemen.

I Industriële ventilatoren Schachtsteun voor grote ventilatiesystemen.

P Pompen en compressoren Centrifugaalpompen en roterende compressoren.

Opslag

Bewaren in originele, ongeopende verpakking. Bewaar in een droge ruimte met een temperatuur van 15-25°C en een luchtvochtigheid van minder dan 60%.

Montage

Oefen gelijkmatige drukkracht uit op de ring die wordt gemonteerd. Gebruik een ondersteuningshulpmiddel om vervorming te voorkomen. Controleer de as- en behuizingtoleranties vóór montage.

Smering

Levenslang voorgesmeerd. Geen initiële smering vereist. Raadpleeg voor zware omstandigheden de fabrikant voor de nasmeerintervallen.

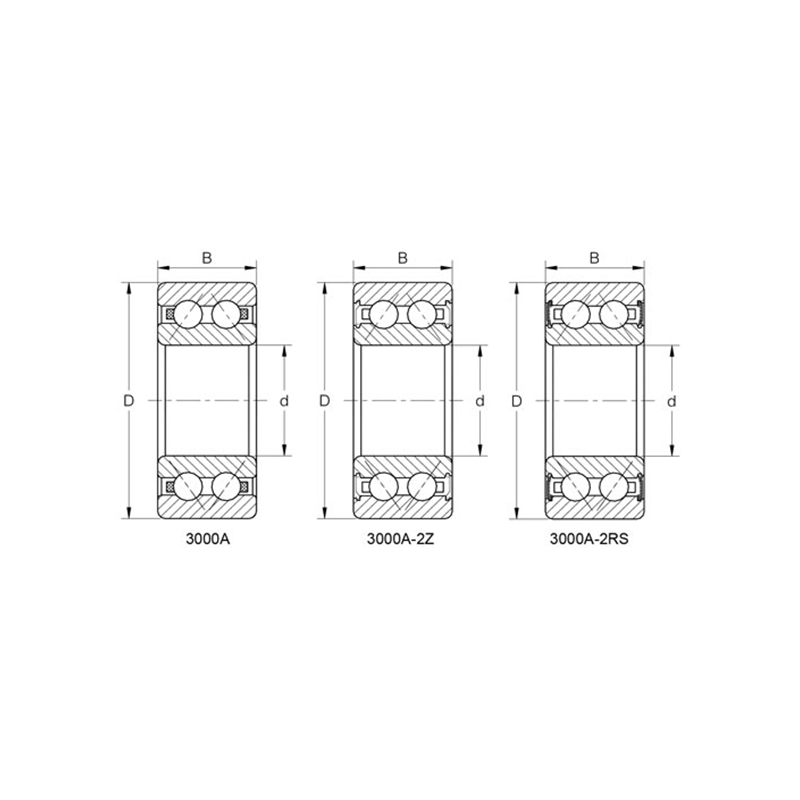

Benaming	Belangrijkste afmetingen (mm)			Basisbelastingswaarden (KN)		Beperkte snelheid (tpm)		Gewicht
Benaming	d	D	B	Dynamisch (Cr)	Statisch(Cor)	Vet	Olie	(kg)
3000A-2RS	10	26	12	5.5	3.2	18000	-	0.022
3200A-2RS	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2RS	12	28	12	6.1	3.7	17000	-	0.025
3201A-2RS	12	32	15.9	9	4.9	14000	-	0.058
3002A-2RS	15	32	13	8.5	5.4	14500	-	0.036
3202A-2RS	15	35	15.9	10	6	11000	-	0.066
3302A-2RS	15	42	19	14	8	10000	-	0.13
3003A-2RS	17	35	14	9	6	12500	-	0.042
3203A-2RS	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2RS	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2RS	20	32	10	4.9	3.9	13000	-	0.02
3904A-2RS	20	37	13	9.3	6.6	12000	-	0.046
3004A-2RS	20	42	16	14.2	9.6	11000	-	0.08
3204A-2RS	20	47	20.6	19	12.1	8000	-	0.16
3304A-2RS	20	52	22.2	19	12.3	8500	-	0.22
3805A-2RS	25	37	10	5.5	4.9	11500	-	0.025
3905A-2RS	25	42	13	9.6	7.5	11000	-	0.062
3005A-2RS	25	47	16	15.2	11	9500	-	0.1
3205A-2RS	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2RS	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2RS	30	42	10	5.7	5.6	10000	-	0.03
3906A-2RS	30	47	13	9.9	8.3	9500	-	0.095
3006A-2RS	30	55	19	20.3	15.5	8000	-	0.16
3206A-2RS	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2RS	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2RS	35	47	10	6.1	6.2	8500	-	0.035
3907A-2RS	35	55	15	12.9	11.3	8000	-	0.138
3007A-2RS	35	62	20	24.2	20.4	6500	-	0.24
3207A-2RS	35	72	27	30.4	23.5	5600	-	0.51
3307A-2RS	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2RS	40	52	10	6.4	6.9	7000	-	0.04
3908A-2RS	40	62	16	17.4	15.8	6500	-	0.158
3008A-2RS	40	68	21	24.5	20.8	6000	-	0.279
3208A-2RS	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2RS	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2RS	45	58	10	6.7	7.7	6300	-	0.055
3909A-2RS	45	68	16	17.9	17.2	6000	-	0.183
3009A-2RS	45	75	23	39.3	36.4	5600	-	0.364
3209A-2RS	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2RS	45	100	39.7	72.1	52	4300	-	1.24
3810A-2RS	50	65	12	7	8.4	6000	-	0.075
3910A-2RS	50	72	16	19.1	19.6	5800	-	0.189
3010A-2RS	50	80	23	42.3	41.9	5300	-	0.395
3210A-2RS	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2RS	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2RS	55	72	13	12.8	14.4	5500	-	0.01
3911A-2RS	55	80	19	20	21.7	5300	-	0.282
3011A-2RS	55	90	26	43.7	44.7	4800	-	0.581
3211A-2RS	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2RS	55	120	49.2	106.3	82	3600	-	2.4
3812A-2RS	60	78	14	13.6	16.2	5000	-	0.14
3912A-2RS	60	85	19	21	23.8	4800	-	0.303
3012A-2RS	60	95	26	47.2	53.4	4400	-	0.621
3212A-2RS	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2RS	60	130	54	121.4	95.1	3400	-	3.24
3813A-2RS	65	85	15	15.1	18.3	4700	-	0.182
3913A-2RS	65	90	19	21.4	24.8	4500	-	0.324
3013A-2RS	65	100	26	49.5	59.2	4000	-	0.661
3213A-2RS	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2RS	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2RS	70	90	15	18	21.9	4400	-	0.19
3914A-2RS	70	100	23	25.8	30	4000	-	0.516
3014A-2RS	70	110	30	54.2	58.9	3600	-	0.95
3214A-2RS	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2RS	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2RS	75	95	15	16	20.3	4200	-	0.224
3915A-2RS	75	105	23	26	31.3	3800	-	0.546
3015A-2RS	75	115	30	57.7	66.5	3400	-	1.003
3215A-2RS	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2RS	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2RS	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2RS	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2RS	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2RS	85	180	73	189.4	234.5	2200	-	8.3
3218A-2RS	90	160	52.4	111.8	106.4	2400	-	4.5

3000A-2RS-serie
