Maatwerk R-serie Diep groove kogellager Fabrikant, Fabriek

R-serie

R-serie diepgroefkogellager is een veel gebruikt lagertype. Het heeft de kenmerken van een eenvoudige structuur, eenvoudige installatie en lage onderhoudskosten. Het is bestand tegen radiale belasting en bepaalde bidirectionele axiale belasting. Bovendien hebben diepgroefkogellagers uit de R-serie ook de kenmerken van lage wrijving, laag geluidsniveau en lage trillingen, en zijn ze geschikt voor bedrijfsomstandigheden bij hoge snelheden. Dit soort lagers biedt een verscheidenheid aan structurele typen, zoals met stofkap, afdichtring, enz., om aan de behoeften van verschillende werkomgevingen te voldoen.

Stuur een aanvraag

R-SERIE · DIEPE GROEF · EXTRA KLEIN

R-serie Diepgroefkogellager

inch / metrische boring open / afgeschermd / afgedicht P0 / P5-precisie

Compacte voetafdruk

De R-serie is ontworpen voor toepassingen met beperkte ruimte en biedt betrouwbare radiale en axiale belastingsondersteuning binnen een minimaal bereik.

Inch- en metrische varianten

Verkrijgbaar met standaard inch-boringmaten (R4, R6, R8 etc.) en metrische equivalenten voor uitwisselbaarheid met bestaande ontwerpen.

Afdichtingsconfiguraties

Er zijn open, met metaal afgeschermde (ZZ) of met rubber afgedichte (2RS) varianten beschikbaar om te voldoen aan specifieke vereisten op het gebied van vervuiling en smering.

Vlotte bediening

Nauwkeurig geslepen loopvlakken en hoogwaardige kogels zorgen voor lage trillingsniveaus en minder akoestisch geluid in gevoelige apparatuur.

Specificatieoverzicht

Boring diameter 3,175 mm - 12,700 mm (0,125 inch - 0,500 inch)

Buitendiameter 7,938 mm - 28,575 mm (0,3125 inch - 1,125 inch)

Breedte 2,779 mm - 7,938 mm

Dynamisch draagvermogen 0,5 kN - 4,6 kN

Statisch draagvermogen 0,2 kN - 2,3 kN

Snelheidslimiet (vet) 18000 - 42000 tpm

Veel voorkomende toepassingen

Instrumenten

Meetapparatuur, flowmeters en optische precisieapparatuur.

Elektrische motoren

Kleine ventilatormotoren, stappenmotoren en miniatuuraandrijvingen.

Automobiel

Elektrische raamaandrijvingen, deurslotactuatoren en sensorassemblages.

Medisch

Tandheelkundige apparatuur, chirurgische instrumenten en diagnostische instrumenten.

Robotica

Gezamenlijke actuatoren, sensordraaipunten en grijpermechanismen.

Kantoorapparatuur

Printers, scanners en papierinvoersystemen.

•

Opslag en behandeling

Bewaren in originele verpakking in een schone, droge omgeving. Vermijd blootstelling aan bijtende chemicaliën. Gebruik schone handschoenen om verontreiniging van de loopbanen te voorkomen.

•

Montage begeleiding

Oefen gelijkmatig kracht uit op de ring die wordt gemonteerd. Gebruik een pers met geschikte steunhulzen. Oefen nooit slagkracht rechtstreeks op het lager uit.

•

Smering

Afgedichte varianten zijn levenslang voorgesmeerd. Open varianten vereisen vet of olie die compatibel is met het bedrijfssnelheids- en temperatuurbereik.

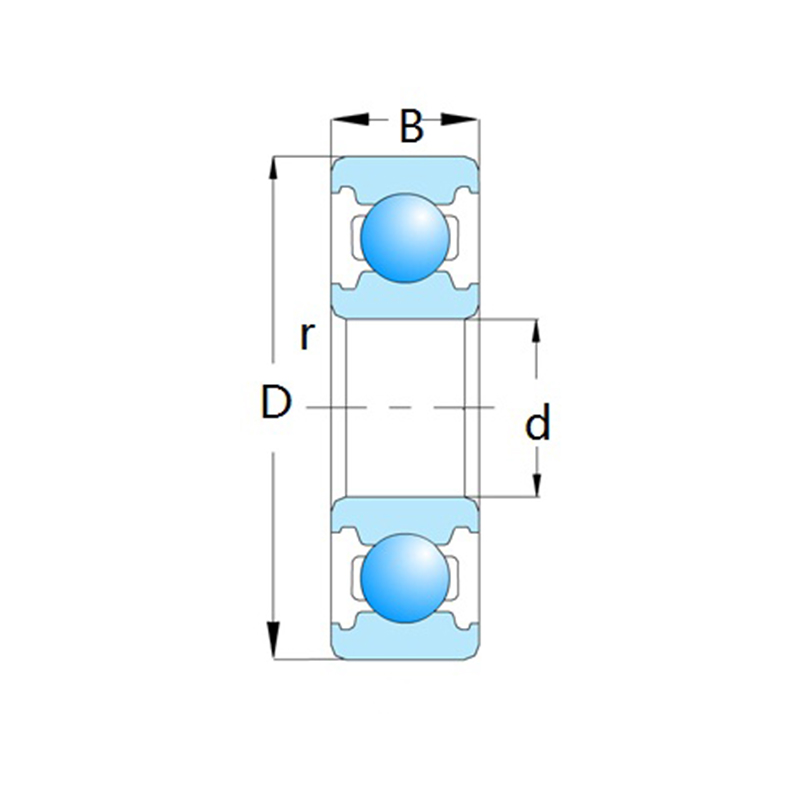

Lageraanduidbbbbinnennennenneng	Afmeting								Gewicht
	d	d	D	D	B	B	rs min	rs min	kg
	in	mm	in	mm	in	mm	in	mm	kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
