6900-serie diepgroefkogellagers | Lagers met laag profiel voor compacte machines

6900-serie

De 6900-serie diepgroefkogellager is een precisielager met een binnendiameter van 10 mm, een buitendiameter van 22 mm en een dikte van 6 mm. Dit lager wordt veel gebruikt in motoren, waterpompen, elektrisch gereedschap, luchtcompressoren, huishoudelijke apparaten en andere apparatuur, en geniet de voorkeur vanwege zijn sterke draagvermogen en stabiele werking. Tegelijkertijd vereisen de lagers uit de 6900-serie een hoge productieprecisie en zijn ze geschikt voor rotatie op hoge snelheid en voor het dragen van bepaalde radiale belastingen. Ze zijn onmisbare sleutelcomponenten in veel mechanische apparatuur.

Stuur een aanvraag

6900

Serie

Diepe groef

Kogellager

BREED GEDEELTE · PRODUCTIETOEVOER · ISO 15

De diepgroefkogellagers uit de 6900-serie bezetten de bredere sectiepositie binnen het bereik van de lichte sectie met diepe groef, waardoor ze meer radiale capaciteit bieden dan de 6800-lijn bij een kleinere buitendiameter dan de equivalente 6200-maat. De boringdekking loopt van 10 mm tot 50 mm, met buitendiameters van 22 mm tot 72 mm. De productie volgt de ISO 15-grensafmetingen. Standaard worden geperste stalen kooien geleverd, waarbij glasvezelversterkt polyamide beschikbaar is voor geluidsarme posities. Opruimingsklassen CN, C3 en C4 kunnen tijdens de bestelfase worden geselecteerd en de verzegelingsconfiguratie ligt per regelartikel vast. Bij elke zending worden batchgegevens en dimensionale inspectierapporten gevoegd.

Capaciteit in lichte sectie

Bredere ringen dan de 6800-lijn verhogen de radiale belastingswaarden zonder naar de 6200-omhulling te gaan.

Configuratie van de orderfase

De speling, kooi en afdichting zijn per inkooporderregel op één grensplatform vastgelegd.

Herhaalbare batchuitvoer

Vergrendelde procesparameters zorgen ervoor dat de nauwkeurigheid binnen de overeengekomen tolerantiebanden blijft.

Inspectietraject

Batchgegevens, maatrapporten en materiaalcertificaten worden met elke zending meegestuurd.

BESTELREFERENTIE

Boring 10–50 mm

Buiten 22–72 mm

Breedte 6–12 mm

Dynamische C 4,6–24,0 kN

Statische C0 2,4–14,5 kN

Kooi Staal / PA

Opruiming CN / C3 / C4

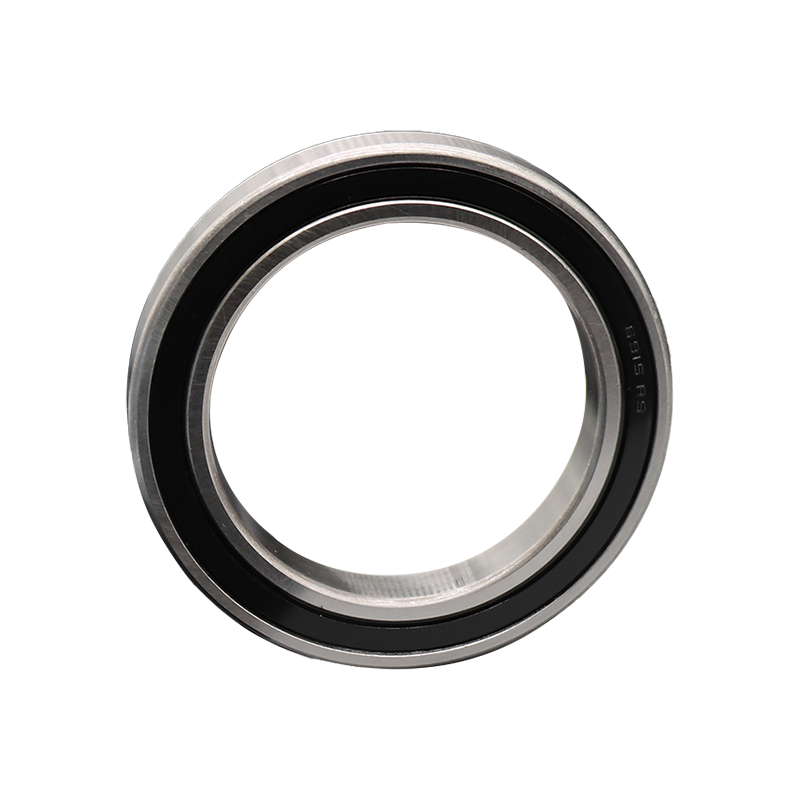

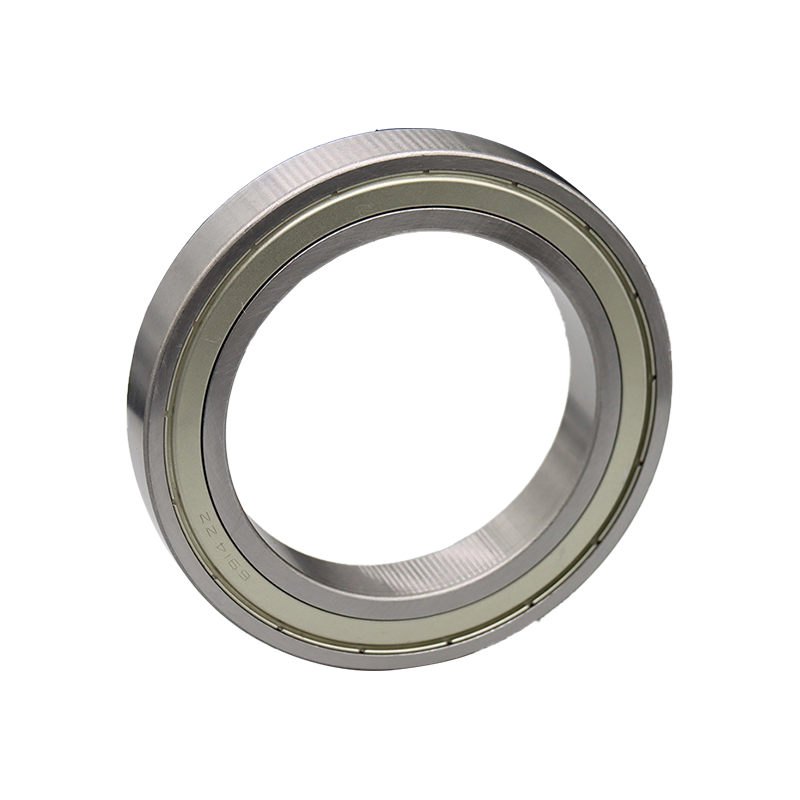

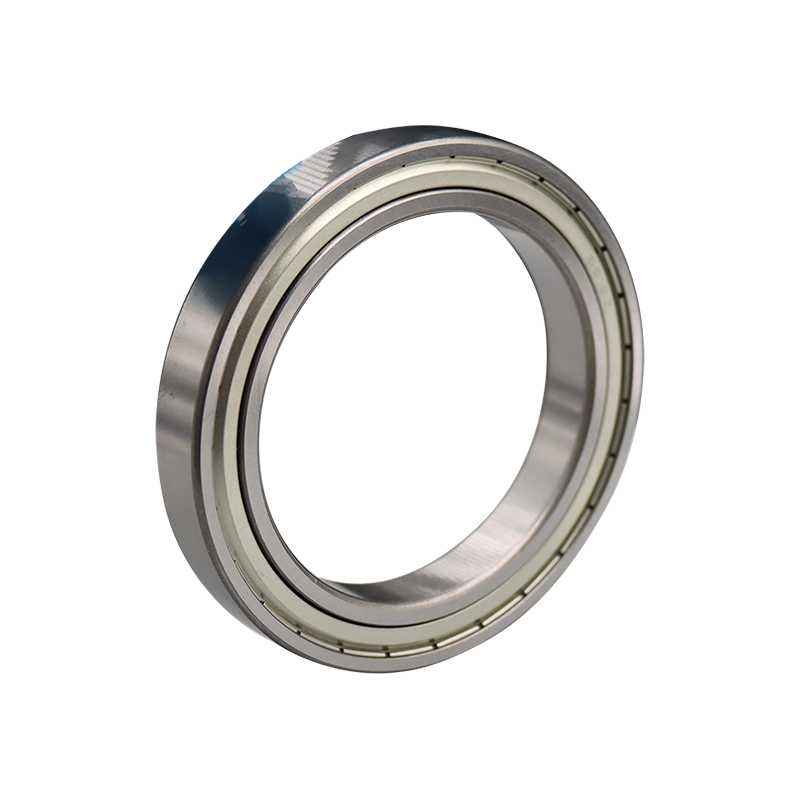

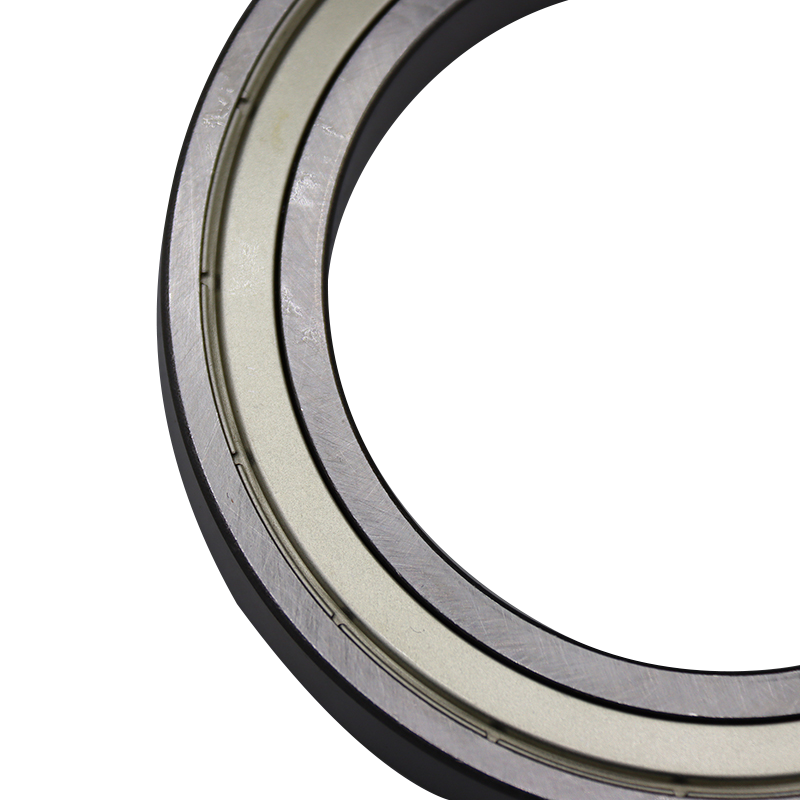

Afdichting Open / ZZ / 2RS

Precisie P0 / P6

Pak Karton / Dienblad

Specificatiegebieden

01 Pompaandrijving eindigt Asondersteuning in kleine en middelgrote centrifugaalpompen met aan stof blootgestelde werking.

02 Tandwielreductieassen Ingangs- en tussenposities bij lichte apparaten met vaste behuizingsboringen.

03 Ondersteuning van de motorrotor Eindbeugelposities in kleine en middelgrote motoren met matige radiale vraag.

04 Ventilator- en blowereenheden Ondersteuning van de waaieras in ventilatieapparatuur onder continue belasting.

05 Transportrollen Rollagers in lichte transportlijnen bij gemiddelde belasting en snelheid.

06 Landbouw bijlagen Aandrijf- en vrijloopposities in werktuigen die zijn blootgesteld aan stof- en temperatuurschommelingen.

Vragen van kopers

Hoe verhoudt de 6900-sectie zich tot de 6200-serie?

De 6900-serie heeft een kleinere buitendiameter dan de 6200 voor dezelfde boring, maar een bredere doorsnede dan de 6800. Hij is geschikt voor behuizingen waarbij de 6200-diameter te groot is terwijl de 6800-classificatie onvoldoende is.

Zijn er C3-opruimingsversies op voorraad?

C3 wordt geleverd in halffabrikaten voor gangbare maten en wordt per artikel bevestigd in de bestelfase. CN blijft de standaardklasse voor beschikbaarheid op volledige grootte.

Kunnen open en verzegelde varianten samen worden verzonden?

Ja. Open, ZZ en 2RS delen grensafmetingen, zodat meerdere afdichtingsconfiguraties in één inkooporder worden gecombineerd en op het specificatieblad worden bevestigd.

Wat bepaalt de keuze tussen polyamide versus stalen kooien?

Polyamide dekt lagere geluidsposities binnen het temperatuurplafond af, terwijl staal hogere temperatuur- en schokomstandigheden dekt. Vervangingen worden eerst beoordeeld aan de hand van de toepassingsparameters.

Magazijn- en lijnnotities

Pakaging integrity Houd corrosiewerende wikkels afgedicht totdat ze aan de lijnzijde loskomen. Open verpakkingen trekken vocht aan tijdens temperatuurwisselingen.

Druk op de juiste richting Oefen kracht uit op de ring onder interferentie. Door de kogelset te laden, ontstaan er inkepingen die als loopgeluid naar boven komen.

Boring condition Controleer de rondheid en oppervlakteafwerking vóór montage. Spaanders en bramen veranderen de effectieve interferentie en verkorten de levensduur.

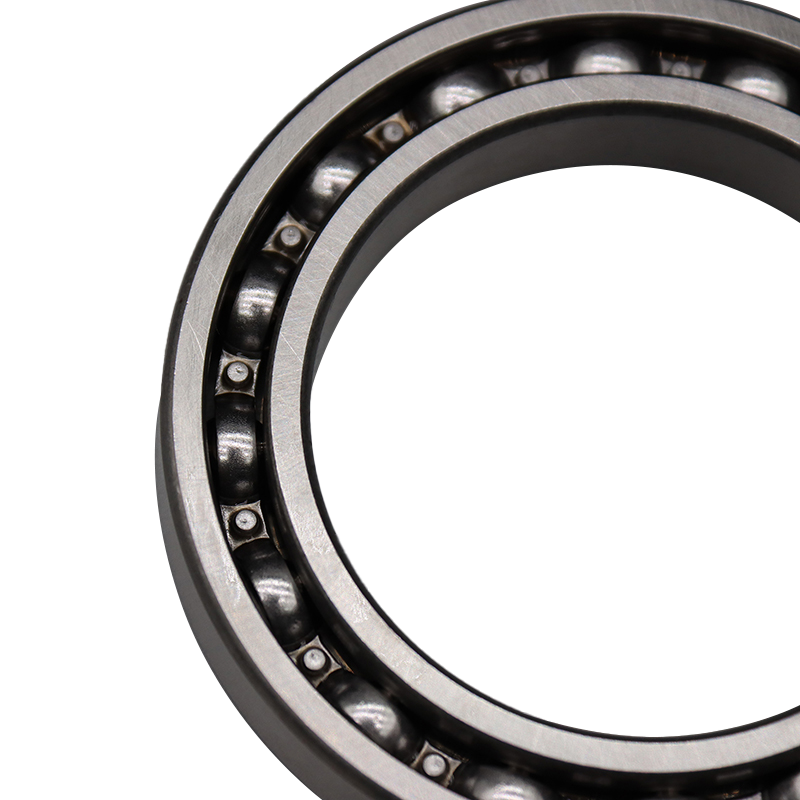

Open variant vet Pas de viscositeit van de basisolie aan de snelheid en temperatuur aan. Verzegelde varianten worden voorgevuld geleverd zonder extra stap.

Lageraanduiding	Afmeting (mm)				Basisbelastingswaarden (kN)		Snelheidsclassificaties (rpm)		Gewicht
Lageraanduiding	d	D	B	rs min	Cr	Cor	Vet	Olie	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
