1600-serie

Het diepgroefkogellager uit de 1600-serie is een veelgebruikt wentellager. Het heeft de kenmerken van lage wrijvingsweerstand en hoge snelheid, en is bestand tegen radiale belasting of gecombineerde radiale en axiale belasting. Deze serie lagers bestaat uit een buitenring, een binnenring, een set stalen kogels en een set kooien. Er zijn verschillende modellen, zoals 16011, 16012, enz., met binnendiameters variërend van 25 mm tot 100 mm, en ook buitendiameters en diktes variëren. Vanwege de uitstekende prestaties en het brede scala aan toepassingen spelen diepgroefkogellagers uit de 1600-serie een belangrijke rol in machines, auto's, liften en andere industrieën.

Stuur een aanvraag

Productintroductie

De diepgroefkogellagers uit de 1600-serie maken gebruik van een ontwerp met extra brede doorsnede, wat een hoger radiaal draagvermogen en een betere asstabiliteit oplevert dan standaard lagers met lichte doorsnede met dezelfde boring. De boringdiameters bestrijken 10 mm tot 50 mm, de buitendiameters 26 mm tot 80 mm en de breedtes 8 mm tot 18 mm, waardoor de serie geschikt is voor behuizingen waar de belastingsmarge belangrijker is dan compactheid. De productie volgt de ISO 15-grensafmetingen. Kooien van geperst staal zijn standaard, terwijl kooien van polyamide worden aangeboden voor geluidsarme posities. De vrijgaveklassen CN, C3 en C4 kunnen tijdens de bestelfase worden geselecteerd, en de open, ZZ- en 2RS-afdichtingsvarianten delen hetzelfde grensplatform. Elke batch wordt geleverd met dimensionale inspectierapporten en materiaalcertificaten.

Extra breed gedeelte

Bredere ringen verhogen de radiale capaciteit en verbeteren de asstabiliteit onder continue belasting, terwijl de boringafmetingen ongewijzigd blijven.

Eén grensplatform

Open-, ZZ- en 2RS-varianten en spelingsklassen hebben dezelfde afmetingen, zodat één onderdeelfamilie meerdere assemblagelijnen omvat.

Vergrendelde batchparameters

Procesinstellingen worden per run vastgesteld, waardoor de nauwkeurigheid van de uitvoering binnen de overeengekomen tolerantiebanden blijft voor terugkerende inkooporders.

Inspectiepakket

Batchgegevens, maatrapporten en materiaalcertificaten reizen met elke zending mee voor inkomende controles en audits.

Bestelreferentie

Boring diameter 10 mm - 50 mm

Buitendiameter 26 mm - 80 mm

Breedte 8 mm - 18 mm

Dynamisch draagvermogen 7,0 kN - 30,0 kN

Statisch draagvermogen 3,8 kN - 18,5 kN

Kooi opties Geperst staal/polyamide

Opruiming klassen CN / C3 / C4

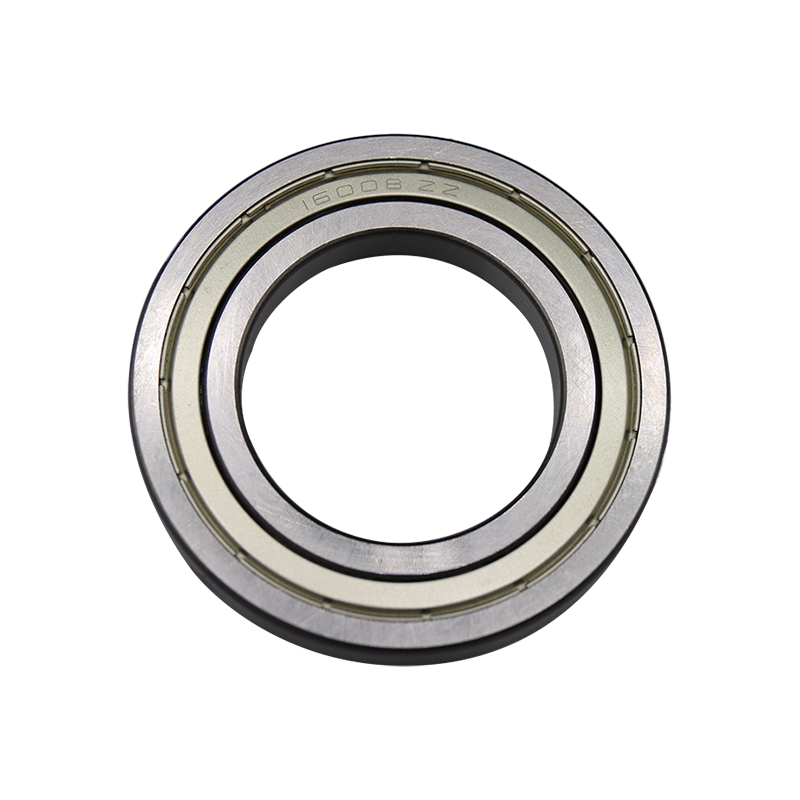

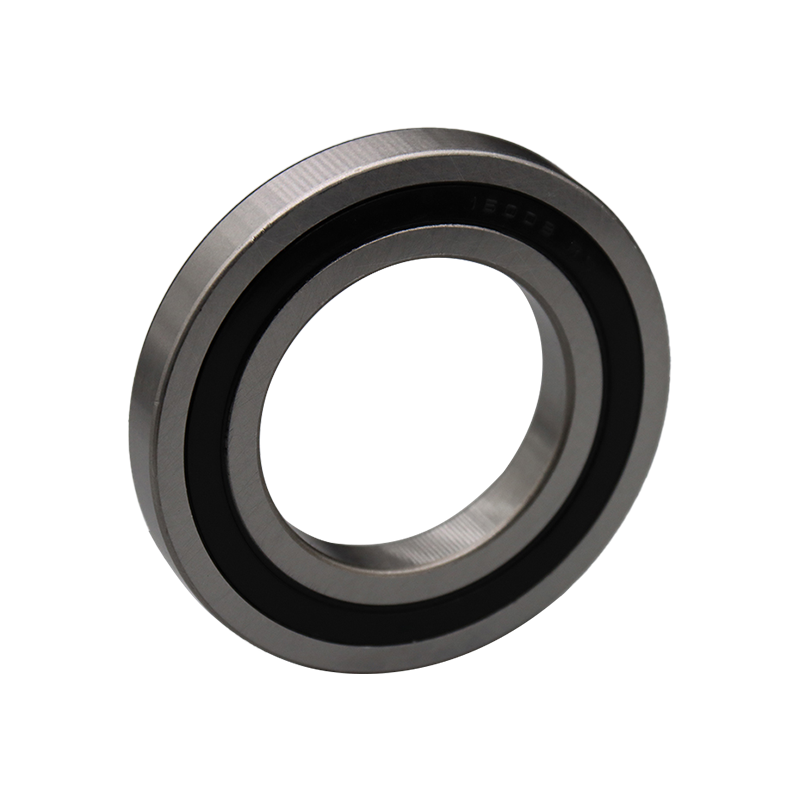

Afdichtingsvarianten Open / ZZ / 2RS

Precisie-opties P0 / P6

Verpakking Industrieel karton/bulkbak

Waar de serie is gespecificeerd

Industriële pompen

Asondersteuning in centrifugaal- en verdringerpompen die extra radiale marge nodig hebben.

Tandwielreductoren

Ingaande en uitgaande aslagers in lichte en middelzware reductie-eenheden met beperkte behuizingsruimte.

Elektrische motoren

Rotorsteun waarbij het bredere gedeelte de stabiliteit onder continue belasting verbetert.

Transportsystemen

Rollagers in materiaaltransportapparatuur met gematigde radiale eisen.

Landbouwmachines

Aandrijf- en vrijloopposities in werktuigen die zijn blootgesteld aan stof en seizoensgebonden temperatuurschommelingen.

Textiel uitrusting

Rollenondersteuning in verwerkingsmachines die continu op stabiele snelheid draaien.

Vragen van kopers

Hoe verhoudt de 1600-serie zich tot de 6200-serie?

De 1600-serie heeft een bredere doorsnede dan de 6200-lijn bij dezelfde boring, wat meer radiale capaciteit en betere asstabiliteit oplevert. De keuze hangt af van de vraag of de woonruimte of de beladingsmarge de beperkende factor is.

Zijn C3-goedkeuringsversies direct beschikbaar?

De C3-opruiming wordt in halffabricaten op voorraad gehouden voor gangbare maten en per artikel bevestigd in de bestelfase. CN blijft de standaardklasse voor beschikbaarheid op volledige grootte.

Kunnen verschillende afdichtingsvarianten in één bestelling worden gecombineerd?

Ja. Open-, ZZ- en 2RS-varianten delen grensafmetingen, zodat er meerdere afdichtingsconfiguraties in één inkooporder kunnen verschijnen en worden bevestigd op het specificatieblad.

Welke documentatie hoort bij bulkzendingen?

Bulkzendingen omvatten batchnummerrecords, dimensionale inspectierapporten en materiaalcertificaten. Extra documenten die nodig zijn voor inkomende inspectie kunnen worden geregeld bij de orderbevestiging.

Magazijn- en lijnnotities

Verpakking integrity

Houd corrosiewerende wikkels afgedicht totdat ze aan de lijnzijde loskomen. Open verpakkingen trekken vocht aan tijdens temperatuurwisselingen en laten vlekken achter die bij binnenkomst niet kunnen worden geïnspecteerd.

Druk op de juiste richting

Oefen kracht uit op de ring onder interferentie. De lading die door de kogelset gaat, laat inkepingen achter die als loopgeluid naar boven komen zodra het samenstel de bedrijfssnelheid bereikt.

Controle van de toestand van de boring

Controleer de rondheid en oppervlakteafwerking vóór montage. Spaanders en bramen veranderen de effectieve interferentie en verkorten de levensduur in continubedrijfsposities.

Open variant smering

Pas de viscositeit van de basisolie aan de snelheid en temperatuur aan. Verzegelde varianten worden voorgevuld geleverd en vereisen geen smeerstap vóór de montage.

1600 serie extra breed industrieel leveringsprogramma traceerbaarheid van batches

Lageraanduiding	Afmeting (mm)				Basisbelastingswaarden (kN)		Snelheidsclassificaties (rpm)		Gewicht
Lageraanduiding	d	D	B	rs min	Cr	Cor	Vet	Olie	(Kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
