De SQD-serie Ball Joint Rod End Lager is een krachtige mechanische verbindingscomponent die veel wordt gebruikt in luchtvaart, auto's en industriële apparatuur. Ze zijn gemaakt van slijtvaste materialen, hebben uitstekende corrosieweerstand en vermoeidheidsweerstand en kunnen stabiele werkprestaties onder hoge belastingen en extreme omgevingen behouden. Ontwerpfuncties van de SQD-serie omvatten flexibele rotatiemogelijkheden en eenvoudig te installeren structuren, waardoor ze effectief kracht kunnen dragen en overbrengen in verschillende toepassingen. Dit ballengewrichtsontwerp maakt vrij verkeer in meerdere richtingen mogelijk om tegemoet te komen aan verschillende sportbehoeften. Bovendien zijn de SQD -serieproducten in een breed scala van maten om te voldoen aan de behoeften van verschillende apparatuur, waardoor de algehele betrouwbaarheid en levensduur van het systeem wordt gewaarborgd. Of het nu in robotica, hydraulische systemen of andere mechanische apparaten is, SQD -serie kogelgewrichtstang eindlagers zijn belangrijke componenten om een efficiënte en stabiele werking te garanderen.

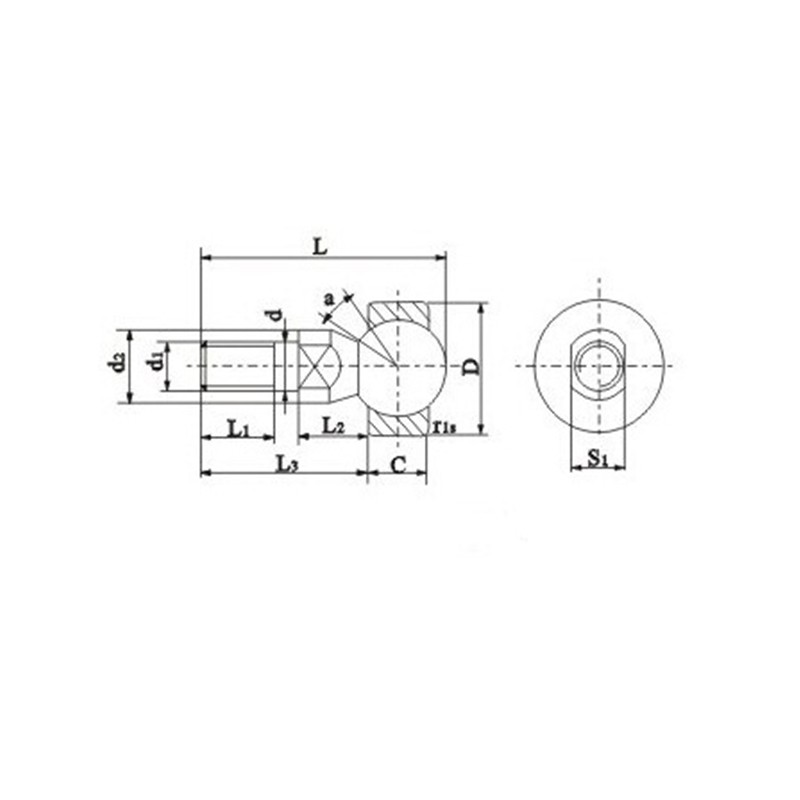

Productparameters
| Aanduiding | Afmetingen （mm） | Statische belastingratings (KN) | Gewicht (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D2 | L1 | L2 | L3 | L | S1 | C | D | Rs | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| SQD6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | IS | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
