IK..UU..AJ serie verstelbare lineaire kogellagers zijn innovatieve componenten die speciaal zijn ontworpen voor zeer nauwkeurige bewegingstoepassingen. Het maakt gebruik van hoogwaardig staal en geavanceerde oppervlaktebehandelingstechnologie om slijtvastheid en levensduur te garanderen. Deze serie producten heeft een verstelbaar structureel ontwerp en gebruikers kunnen de lagerspeling aanpassen aan specifieke behoeften, waardoor een betere bedieningsnauwkeurigheid en stabiliteit wordt bereikt. IK..UU..lagers uit de AJ-serie worden veel gebruikt in automatiseringsapparatuur, mechanische verwerking, 3D-printen en andere gebieden, en kunnen de wrijving effectief verminderen en de bewegingsefficiëntie verbeteren. Bovendien is de installatiemethode van deze serie eenvoudig en is het aanpassingsvermogen sterk, waardoor het voor gebruikers handig is om snel verschillende apparaten te vervangen. Of het nu in een werkomgeving met hoge belasting of hoge snelheid is, de LME..UU..AJ-series kunnen uitstekende prestaties behouden en een belangrijk onderdeel worden van de moderne industriële automatisering.
De LME..UU..AJ verstelbare lineaire lagers zijn ontworpen om een gecontroleerde interne speling te bieden, wat van cruciaal belang is voor toepassingen die hoge precisie en stijfheid vereisen. Deze serie gaat in op de uitdaging van het beheren van potentiële maatvariaties in assen en behuizingen, wat kan leiden tot verminderde systeemprestaties. Door een gesleufde buitenring te integreren met een stelschroef, zorgen deze lineaire kogellagers voor een nauwkeurige voorspanning of spelinginstelling, waardoor een optimale lineaire beweging wordt gegarandeerd en trillingen worden geminimaliseerd.
De regelbare lineaire kogellagers zijn geschikt voor toepassingen die hoge precisie en gecontroleerde speling vereisen. Belangrijke toepassingsgebieden zijn onder meer
Standaard LME..UU-lagers worden vervaardigd volgens een specifiek spelingsbereik, wat niet altijd optimaal is voor elke toepassing, vooral als het gaat om variaties in de asdiameter. Daarentegen de LME..UU..AJ-serie biedt de mogelijkheid om de speling na installatie handmatig aan te passen. Met deze functie kunnen ingenieurs het spel elimineren, een lichte voorbelasting bereiken en de stijfheid en positionele nauwkeurigheid van het systeem aanzienlijk vergroten. Voor een gedetailleerde vergelijking op basis van uw specifieke belasting - en reisvereisten kunt u ons technisch team raadplegen.
Ongewenste trillingen of geklets zijn vaak het gevolg van overmatige speling tussen het lineaire lager en de as. De LME..UU..De AJ-serie pakt dit probleem rechtstreeks aan door nauwkeurige aanpassing van de speling mogelijk te maken. Door de stelschroef stapsgewijs vast te draaien, kunt u de speling tot een minimum beperken of zelfs een lichte voorspanning introduceren, die trillingen absorbeert en tot een soepelere, consistentere lineaire beweging leidt. De juiste afstelling is afhankelijk van de specifieke belasting, snelheid en omgevingsomstandigheden van uw toepassing. Onze ingenieurs kunnen een gratis analyse leveren om u te helpen de optimale instelling van de voorbelasting te bepalen.

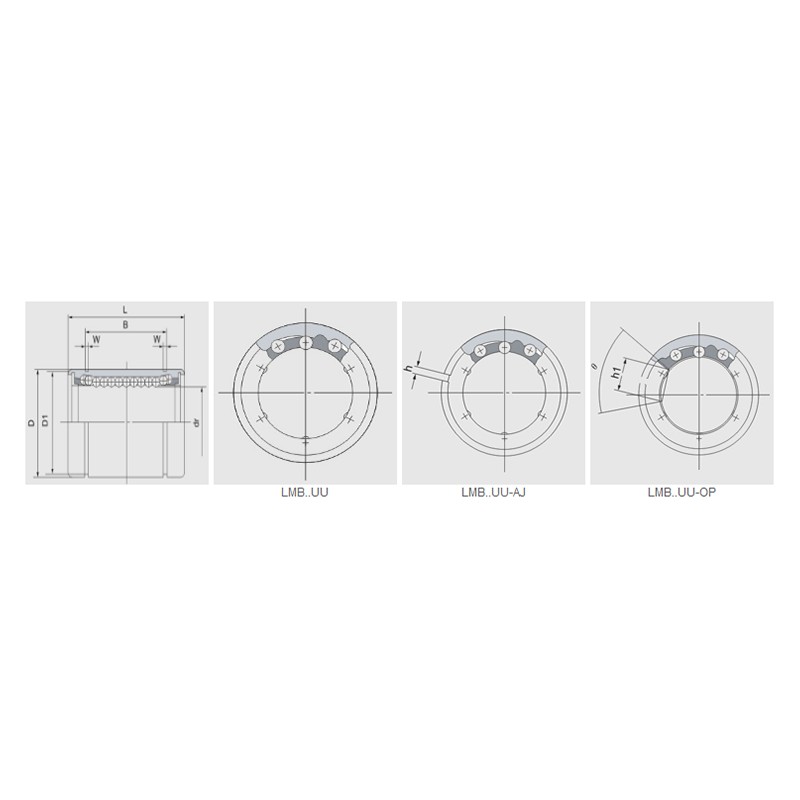

Productparameters
| Harshouder | Nominale schacht diameter | dr | Belangrijke afmetingen en tolerantie | Excentriciteit | Radiale klaring (Max) | Basisbelastingsgraad (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IK...UU | Kogelcircuit | Gewicht(kg) | IK...UU-AJ | Kogelcircuit | Weight | IK...UU-OP | Kogelcircuit | Gewicht(kg) | mm | mm | Tolerantie | Tolerantie | D mm | Tolerantie(μm) | L mm | Tolerantie(μm) | B mm | Tolerantie(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | θ | Dynamisch | Static | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
